Aetherkruiser AK1502

In 1950 kwam Aetherkruiser met de populaire 1500 serie, bestaande uit de AK1500, AK1501, AK1502, AK1503 en AK1504. Elektrisch zijn de toestellen vrijwel gelijk, de AK1500 heeft een wat afwijkend chassis. Vanaf de AK1502 zijn deze toestellen uitgerust met een afstemoog.

De radio's werden gemaakt door de fabriek van Van der Heem aan de Maanweg in Den Haag, waar eveneens de ERRES radio's werden geboren. Een overzicht van de Aetherkruiser radio's staat hier.


De oprichter/directeur van de ANRU, J.M.F.A. van Dijk, achter zijn bureau in Amersfoort in de oorlogsjaren


Aetherkruiser AK1500, buizen ECH42, EF41, EBC41, EL41, AZ41


Aetherkruiser AK1501, zelfde chassis als AK1502 maar zonder afstemoog


Luidsprekerdoek 3x3 cm


Afstemoog EM4


Het merk Aetherkruiser kwam in 1938 tot stand toen de ANRU op de Jaarbeurs in Utrecht een nieuw, door Van der Heem geproduceerd radio-apparaat introduceerde, de Aetherkruiser AK380. De apparaten werden "en gros" en "en detail" verhandeld vanuit het ANRU huis in Amersfoort (Van Limburg Stirumlaan 20), tevens woonhuis van de oprichter/directeur Van Dijk. Ook het "Natuurkundig Laboratorium" en de Service-werkplaats waren hier gevestigd. Na de oorlog verhuisde het bedrijf naar de Keizersgracht 450 in Amsterdam.

Dit toestel wordt bediend met 4 draaiknoppen aan de voorzijde, van links naar rechts TIMBRE, VOLUME, AFSTEMMING en GOLFBEREIK. De laatste knop heeft ook een grammofoon stand.

Onder het label ERRES produceerde Van der Heem in opdracht van het Rotterdamse bedrijf R.S. Stokvis en Zonen een soortgelijke serie toestellen, de types ERRES KY504, KY505, KY506 en KY507. De toestellen wijken alleen af ten opzichte van de Aetherkruisers voor wat betreft de uitvoering van de houten kast.

Deze radio's zijn uitgerust met rimlock buisjes uit de 40 serie, alleen voor de mengbuis is aanvankelijk gekozen voor een beproefde ECH21 omdat de overstap op de ECH41 op kwaliteitsproblemen stuitte. Bij de introductie van de ECH42 werd deze laatste buis wel bruikbaar bevonden, de latere modellen uit de 1500 serie er mee uitgerust.


Het ERRES zusje, de KY506



Deze AK1502 heeft een compacte en fraai uitgevoerde twee-kleurig gefineerde houten kast. Het radiochassis (eerste serie) is eenvoudig, maar stevig uitgevoerd zoals gebruikelijk bij Van der Heem. Deze radio speelt probleemloos. Het serienummer is 1008, dat betekent dat dit het achtste toestel is van dit type dat werd geproduceerd.

Het toestel, een Sinterklaasgeschenk, is in 2004 gerestaureerd, hierbij is de roostercondensator van de eindbuis vervangen wegens lekkage. Ook de (vervangings) AMROH afvlakelco is vervangen door het juiste Philips model.. In 2008 is het doek wegens slijtage boven de afstemknop vervangen door een nieuw, geweven door Corrien Maas. In 2014 moest de nettrafo worden vervangen.

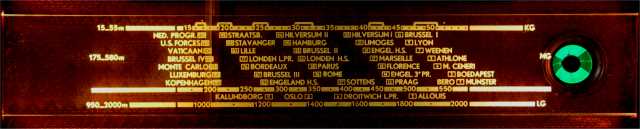

De afstemschaal loopt voor het afstemoog langs en wordt verlicht door 2 lampjes

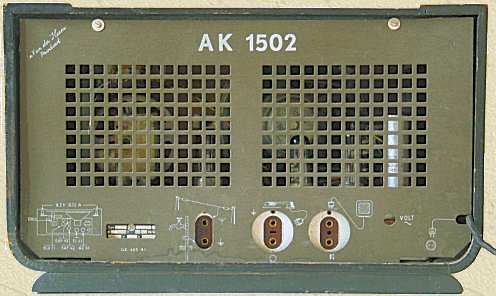

Aansluitingen voor Antenne, Aarde, Grammofoon en Luidspreker

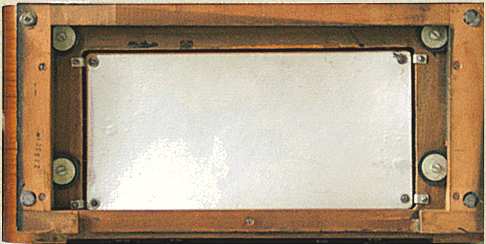

Serviceluikje

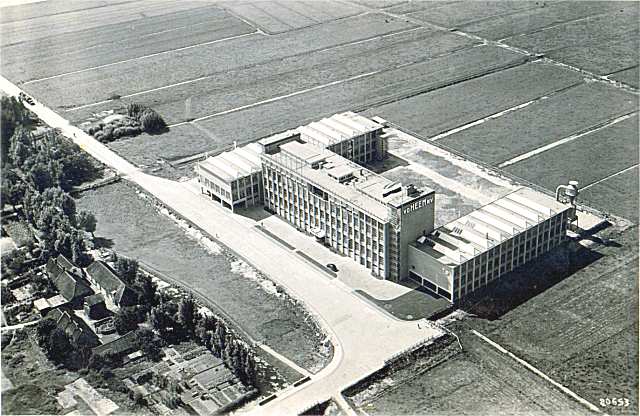

De fabriek van Van der Heem aan de Maanweg in Den Haag. Ontwerp Co Brandes. Opening 14 juli 1939

SPECIFICATIES EN GEGEVENS

Merknaam

Aetherkruiser

Verkoop: Algemene Nederlandsche Radio Unie (ANRU) N.V., Amsterdam
Fabrikant: Van der Heem N.V., Den Haag

Land van herkomst Nederland
Eigennaam geen
Type AK1502
Serienummer 1008
Bouwjaar 1950
Toepassing omroepontvanger
Golfbereik LG: 800-2000 m, MG: 200-550 m, KG: 16 50 m
Afstemming
afstemming door middel van twee gekoppelde variabele luchtcondensatoren
afstemindicator EM4
Schalen horizontale glazen schaal met creme metalen wijzer, verlicht
Schakeling meng + mf + det + lf
Aantal kringen 5, gevoeligheid 30 uVolt
Middenfrequentie 452 KHz
Antenne aansluiting externe antenne en aarde op achterzijde
Aantal lampen 6
Type lampen Philips ECH21, EAF42 (2x), EL41, AZ41, EM4
latere versie: ECH42, EF41, EBC41, EL41, AZ41, EM34
schaalverlichtingslampjes 8045D 6,3 V-0,32A (2x)
Voedingsspanning
110, 125, 150, 200, 220 of 250 V wisselspanning 50 Hz
45 Watt
Gloeispanning 6,3 Volt - 2,3 A plus 4 Volt - 0,72 A voor de gelijkrichter
Luidspreker
Van der Heem 170706, 17 cm rond, 7 ohm, snr. 200650
aansluiting voor tweede luidspreker aan achterzijde
Chassis metaal, chassisnr 0286915,  uitgangsvermogen 2,8 Watt
Frontplaat multiplex luidsprekerplank met doek
Behuizing
houten kast afgewerkt met gelakt notenhout fineer
kastnummers 0286515 en 2765001
zijkanten zwart afgewerkt met houten biesje ter afscheiding
geperforeerde kartonnen achterwand
Afmetingen bxhxd 49x30x24 cm
Gewicht 8 kg
Verkoopprijs Hfl 295
Geschatte waarde 35
Productieperiode 1950-1951
Seriegrootte onbekend
Bijzonderheden aansluiting grammofoon en bijzetluidspreker aan achterkant

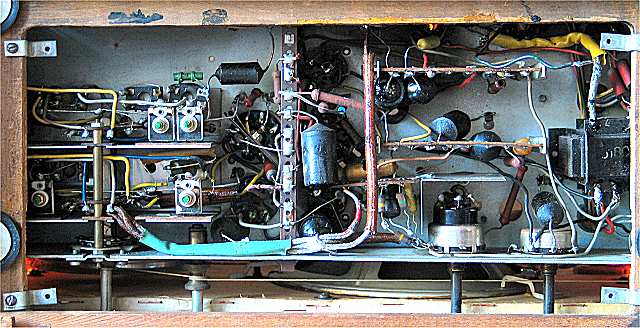

De onderkant van het chassis. Links het spoelblok, rechts het lf gedeelte

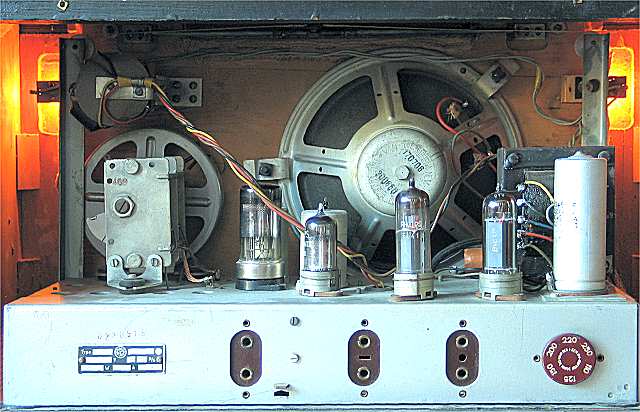

Het chassis is zeer eenvoudig maar degelijk, van links naar rechts de afstemcondensator met daarboven het magisch oog, dan de mengbuis, l.f. buis, eindversterker, gelijkrichter en afvlakelco, op de achtergrond de luidspreker en nettrafo
