Aetherkruiser AK553

Deze Aetherkruiser AK553 is door de ANRU op de markt gebracht in 1953. De Aetherkruiser radio's werden gemaakt door de fabriek van Van der Heem aan de Maanweg in Den Haag, waar eveneens de ERRES radio's werden geboren. Een overzicht van de Aetherkruiser radiotoestellen staat hier.


De oprichter/directeur van de ANRU, J.M.F.A. van Dijk, achter zijn bureau in Amersfoort in de oorlogsjaren


Luidsprekerdoek 3x3 cm

Het merk Aetherkruiser kwam in 1938 tot stand toen de ANRU op de Jaarbeurs in Utrecht een nieuw, door Van der Heem geproduceerd radio-apparaat introduceerde, de Aetherkruiser AK380. De apparaten werden "en gros" en "en detail" verhandeld vanuit het ANRU huis in Amersfoort (Van Limburg Stirumlaan 20), tevens woonhuis van de oprichter/directeur Van Dijk. Ook het "Natuurkundig Laboratorium" en de Service-werkplaats waren hier gevestigd. Na de oorlog verhuisde het bedrijf naar de Keizersgracht 450 in Amsterdam.


Aetherkruiser logo, met dank aan Ite Seubring

Dit toestel wordt bediend met 2 draaiknoppen aan de voorzijde, links de VOLUME AAN/UIT knop, rechts de AFSTEMKNOP. Links opzij zit de TIMBREKNOP, rechts opzij de knop voor het  GOLFBEREIK. De laatste knop heeft 5 standen, LG, MG, KG, FM en een grammofoon stand.


De stationsschaal wordt verlicht door twee lampjes, niet al te uitbundig maar wel egaal. Er zijn 4 schalen, LG-MG-KG-FM en een aanwijzer in de vorm van een draaiend schijfje


Magic Eye EM34


Erres KY525, 1952

Een schaal voor de FM-band is al aanwezig. Zonder de FM-unit ontvangt het toestel de KG, MG en LG banden. Het chassis van deze Aetherkruiser is afkomstig van de Erres KY525 uit 1952.

Er is een verschil met de Erres versie, door de Timbre knop uit te trekken worden de lage tonen opgehaald. De Erres KY525 heeft ook een Timbre knop, maar mist de lage-tonen correctie.

Het logo kon in 2015 worden aangevuld, bedankt Ite! Verder is het toestel schoongemaakt, en de beschadigde bovenkant van de kast is bijgewerkt. Het EM34 afstemoog was versleten, en is vervangen, evenals een defect schaallampje. De koppelcondensator C29 (2,2 nF) en de Boucherot condensator C31 (4,7 nF) zijn preventief vervangen. De anodeweerstanden R18 en R19 bleken defect (open) en zijn eveneens vervangen. Het toestel is zeer gevoelig en speelt goed.


Advertentie Haarlem's Dagblad maart 1954

SPECIFICATIES EN GEGEVENS

Merknaam

Aetherkruiser
Verkoop: Algemene Nederlandsche Radio Unie (ANRU) N.V., Amsterdam
Fabrikant: Van der Heem N.V., Den Haag

Land van herkomst Nederland
Eigennaam geen
Type AK553
Serienummer 1823
Bouwjaar 1954
Toepassing omroepontvanger
Golfbereik
LG: 720..2100 m, MG: 2175..585 m, KG: 13,5..52 m
met optionele Erres FM521 unit 87..100 MHz
Afstemming
afstemming door middel van twee gekoppelde variabele luchtcondensatoren
afstemindicator EM34
Schalen horizontale glazen schaal met creme metalen wijzer, verlicht
Schakeling
meng + mf + det + lf
bandbreedte 11 kHz
Aantal kringen 5
Middenfrequentie
450 KHz
gevoeligheid beter dan 10 uV
Antenne aansluiting externe antenne en aarde op achterzijde
Aantal buizen 6
Type buizen Philips ECH42, EAF42, EBC41, EL41, AZ41, EM34
2 schaalverlichtingslampjes, elk 6,3 volt bij 0,32 A (Philips 8045D)
Voedingsspanning
110, 125, 150, 200, 220 of 250 V wisselspanning 50 Hz
40 Watt
Gloeispanning 6,3 Volt - 2,2 A plus 4 Volt - 0,72 A voor de gelijkrichter
Luidspreker
Van der Heem 170706, 7 ohm
aansluiting voor tweede luidspreker aan achterzijde
Chassis
metalen KY525 chassis, uitgangsvermogen 2,5 Watt
controlestempel van Hr. Swaan
Frontplaat luidsprekerplank met doek
Behuizing
houten kast, afgewerkt met gelakt notenhout fineer
kastnummer 460
geperforeerde kartonnen achterwand
Afmetingen bxhxd 51x32x20 cm
Gewicht 8 kg
Verkoopprijs Hfl 275
Geschatte waarde 35
Productieperiode 1953-1954
Seriegrootte onbekend
Bijzonderheden kan eventueel worden uitgebreid met de FM inbouweenheid Erres FM521

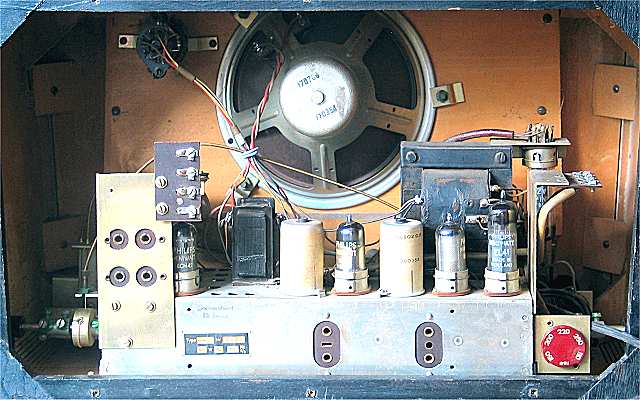

Links de steun voor de optionele FM-unit, de mengbuis, de uitgangstrafo, de m.f. versterker, de l.f. versterker en de voeding


Inbouwtekening voor de Aetherkruiser AK553, het FM521 chassis wordt bovenop het radiochassis geplaatst

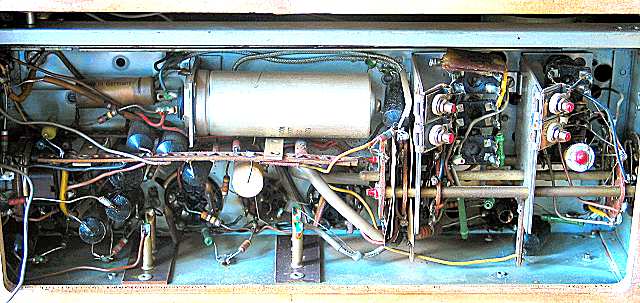

Links het laagfrequent gedeelte, rechts het hoogfrequente deel, in het midden de afvlakelco
