Amplion 4-SP

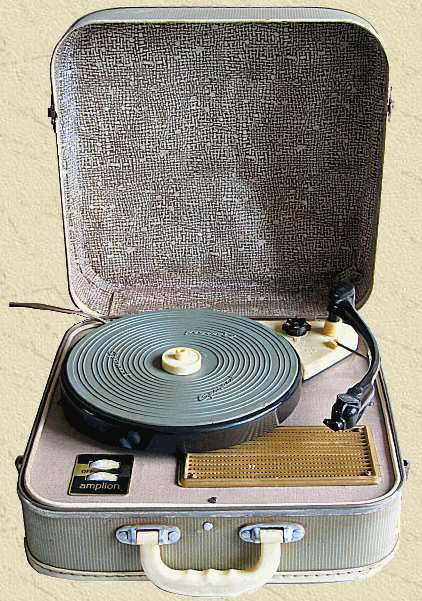

De Amplion 4SP koffergrammofoon met ingebouwde versterker en luidspreker komt in 1958 op de markt.

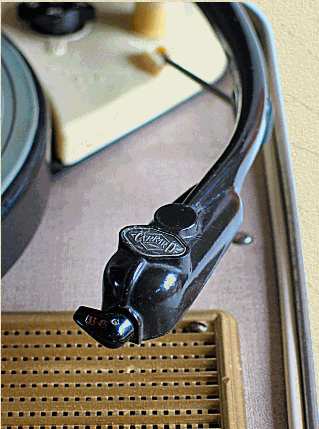

Deze eenvoudige Amplion grammofoon is geschikt voor het afspelen van alle gangbare grammofoonplaten. Via een knopje op de toonkop wordt de juiste aftastnaald gekozen:  33-45 of 78. Als accessoire wordt een 'Garrard Adaptor for 45 R.P.M.' bijgeleverd. Links-voor bevinden zich de volumeknop en de aan/uit schakelaar. Het toestel is uitgerust met een automatische afslag.

Alfred Graham bracht al in 1893 de 'Graham Loud Speaker' op de markt. Deze was vooral in gebruik als scheepsluidspreker. In 1920 werd het merk 'Amplion' door zijn zoon Edward Graham gedeponeerd als Wireless Trade Mark. Alfred Graham & Company was oorspronkelijk gevestigd in Crofton Park, London. In de tweede helft van de jaren '20 is Graham Amplion Ltd. gehuisvest in Slough.

Vanaf 1932 gaat het bergafwaarts met Graham. Maar het merk Amplion leeft voort tot tenminste in de jaren '60 in de vorm van radio's en grammofoons.


Amplion TU9 met BSR dek uit 1959

Deze platenspeler speelt zeer redelijk, de afwerking van de koffer is echter wat onder de maat.

Er is  ook een uitvoering uit 1959 met het goedkopere BSR TU9 dek.

De Amplion grammofoon is in 2010 gerestaureerd.

SPECIFICATIES EN GEGEVENS

Merknaam

Amplion

Land van herkomst Verenigd Koninkrijk
Eigennaam onbekend
Type 4-SP
Serienummer 61357
Bouwjaar 1958
Toepassing grammofoon
Draaisnelheid 16, 33 1/3, 45 en 78 t/min
Plaatdiameter max. 34 cm
Arm
bruine metalen gegoten arm met vaste kop
naaldkracht instelbaar via schroefje achter op de arm
Element
Garrard GC8, 2-naalden 33-45 en 78 tegenover elkaar gemonteerd
kristalelement, turnover type
naalddruk 10 gram
Aantal buizen 2
Type buizen Mullard UCL82, UY85
Voedingsspanning 100-130 of 200-250 Volt AC, 50 Hz
Gloeistroom 100 mA
Luidspreker ovaal
Chassis
2 polige asynchroonmotor, 50 Hz
aandrijving via meervoudige motorpoelie en rubber tussenwiel op binnenkant van de draaitafel
geperst stalen draaitafel, bruine rubberen mat
automatische afslag
uitgangsvermogen 2,5 Watt
Behuizing

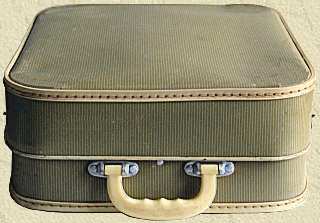

koffertje van karton, olijfgroen gestreept motief
goudkleurig luidsprekerrooster
deksel en handvat
Afmetingen bxhxd 34x14x34 cm
Gewicht 5 kg
Verkoopprijs
Geschatte waarde 25
Productieperiode 1958-1960
Seriegrootte onbekend
Bijzonderheden
automatische afslag
45 toeren adapter

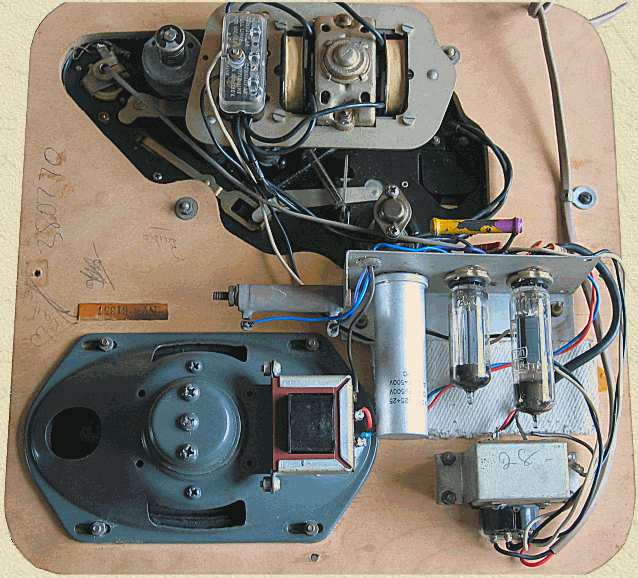

De forse Garrard aandrijfmotor, luidspreker en de versterker. Rechtsonder de gecombineerde volumeregelaar-aan/uit schakelaar. De versterker wordt aan de boven- en onderzijde afgeschermd d.m.v. asbest, er is niet voorzien in ventilatieopeningen anders dan de opening rond de motor


De automatische afslag en de aandrijving met een in de hoogte verstelbaar rubberen tussenwiel

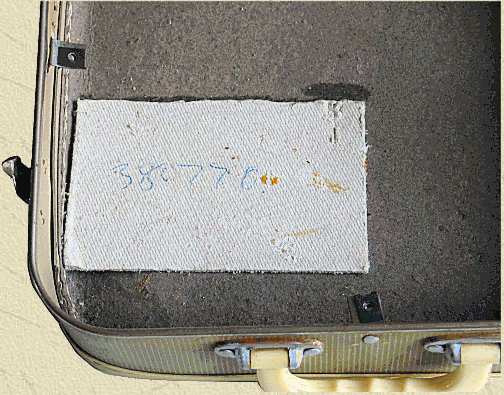

De dunne kartonnen bodem van het koffertje wordt d.m.v. een plaatje asbest beschermd tegen de hitte die de versterker afgeeft
