Amplion Concert Dragon Horn AR35


Het BBC stempel werd tussen 1922 en 1924 afgegeven teneinde de Britse radio industrie te beschermen


Amplion advertentie zomer 1925

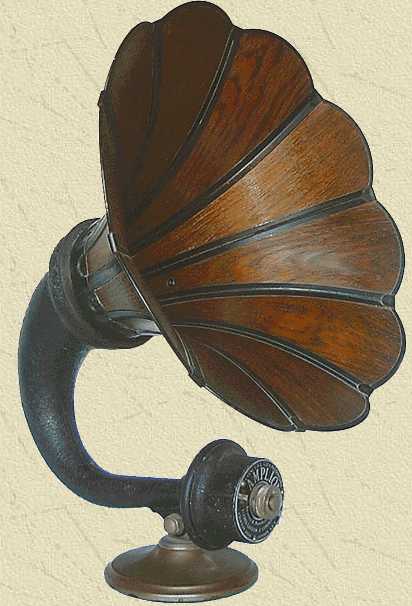

Deze eikenhouten Amplion 'Concert Dragon Horn' uit 1924 is voorzien van een 'Concert Gramophone' trilplaat weergever type AR35. De 15 inch hoorn bestaat uit 10 lamellen van massief eikenhout, vastgezet in een dun metalen frame. De hoorn is met behulp van een zwaar gietijzeren tussenstuk verbonden met de weergever. Het geheel is bevestigd op een rond metalen voetstuk.

De weergever AR35 is bedoeld om te gebruiken in combinatie met een willekeurige akoestische grammofoon. De AR35 wordt direct op de toonarm geklemd.

De Gen. Agent voor Ned. en Kol. was indertijd Jules Hartogh, Keizersgracht 562 in Amsterdam.

Alfred Graham bracht al in 1893 de 'Graham Loud Speaker' op de markt. Deze was vooral in gebruik als scheepsluidspreker. In 1920 werd het merk 'Amplion' door zijn zoon Edward Graham gedeponeerd als Wireless Trade Mark. Alfred Graham & Company was oorspronkelijk gevestigd in Crofton Park, London. In de tweede helft van de jaren '20 is Graham Amplion Ltd. gehuisvest in Slough.

Dit exemplaar is in 1986 gerestaureerd.

SPECIFICATIES EN GEGEVENS

Merknaam

Amplion
Fabrikant: Alfred Graham & Company, Londen
Importeur: Jules Hartogh, Amsterdam

Land van herkomst Verenigd Koninkrijk
Eigennaam Concert Gramophone met Concert Dragon Horn
Type AR 35
Serienummer B89785
Bouwjaar 1924
Toepassing luidspreker voor omroepontvanger
Chassis

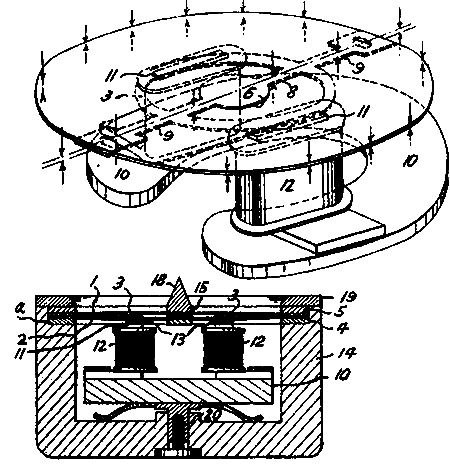

electro-magnetische luidspreker type 'Concert Gramophone'
impedantie 500 en 2000 ohm, omschakelbaar met hefboompje
zwartgelakt gietmetalen huis, diameter 10 cm, op de zijkant voorzien van BBC stempel 'Type Approved by Postmaster General.'
systeem verstelbaar met behulp van kartelschroef
Behuizing
eikenhouten hoorn bestaande uit 10 lamellen
gietijzeren zwartgelakt tussenstuk
messing voet, vernikkeld en gebruneerd
Afmetingen bxhxd 39x54x38 cm
Gewicht 3,2 kg
Verkoopprijs 4 15s (UK), $40 (USA)
Geschatte waarde 450
Productieperiode 1923-1926
Seriegrootte onbekend
Bijzonderheden
decoratieve eikenhouten hoorn
2 verschillende impedanties, instelbaar via hefboompje
trilplaat weergever

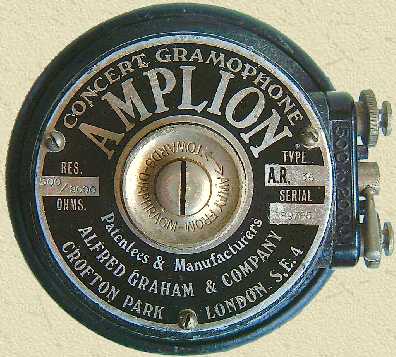

In het midden de stelschroef voor de trilplaat, rechts de aansluitbusjes (+ en -)  en de impedantieschakelaar
