AMROH Handy Sound

Deze vroege dubbelspoor Amroh Handy Sound is geļntroduceerd in 1953. Het is daarmee de logische opvolger van de Amroh draadrecorder uit 1948, de Wiramphone.
De meest populaire bandrecorder is de
,,H A N D Y  S O U N D''
Betrouwbaar en bedrijfszeker in alle omstandigheden - Opnameduur 1 uur met spoel 360 meter - Dubbelspoor koppen - Ingebouwde voorversterker, aan te sluiten op radiotoestel of versterker voor weergave. Tientallen gebruiksmogelijkheden, niet alleen voor ontspanning, ook voor uw ontwikkeling, reclame. Wordt geleverd zonder band, haspel en microf., echter met buizen en voorversterker f 298,-

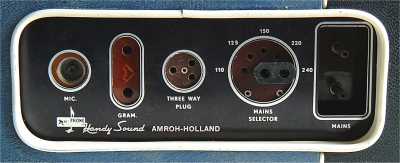

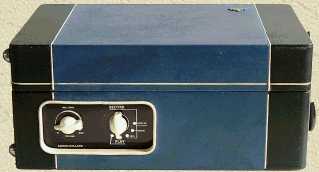

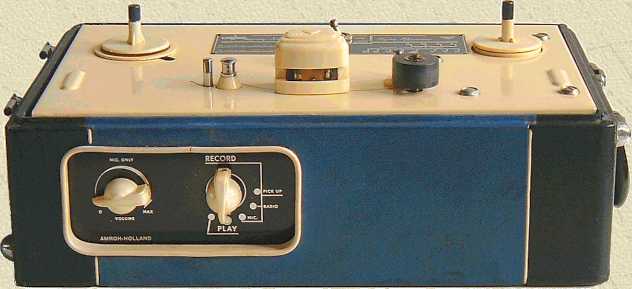

De bediening zit aan de voorkant: de linkse pijlknop heeft drie functies: aan/uit, volume en opnameniveau, de rechter knop bedient de opname/weergave functies, de middenstand is de ruststand. Alle aansluitbussen zitten aan de achterkant van het apparaat.

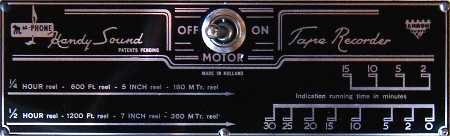

De opnametijd kan worden afgelezen op de indicatieschaal


Deze tape splicer kostte oorspronkelijk Hfl 1,15


Amroh adhesive tape


De eerste Nederlandse draadmagnetofoon, de AMROH Wiramphone, is de voorloper van de Handy Sound. Hier Model 3 uit 1950, buizen EAF42 (2x), EL41 (2x), EZ40, EM4

Tussen de spoelen bevindt zich de motorschakelaar (aan/uit). Vooruit spoelen wordt bereikt door het middelste gedeelte van de rechter spoeldrager vast te draaien, elektrisch terugspoelen is niet mogelijk. De linker spoeldrager is verstelbaar, een handslinger t.b.v. het terugspoelen werd bijgeleverd.

AMROH (American Radio-House) is in 1923 in Muiden opgericht door George C.F. en Jan Kauderer als import- en verkoopbedrijf van radio ontvangsttoestellen en radio onderdelen. Het was daarmee een van de oudste technische handelsondernemingen van Nederland. In 1929 werd een uitgeverij, "de Muiderkring", gestart die zich toelegde op populaire technische boeken, bouwtekeningen en tijdschriften. Het huisorgaan heette indertijd AMROH-Bulletin.

In 1935 start AMROH een eigen fabriek: Amutronics. Ook na de 2e wereldoorlog waren de elektronica cursussen door Dr. Blan en de tijdschriften Radio Bulletin, Radio Blan en Electronica ABC een bron van inspiratie voor radio amateurs. Vele jongens en vaders bouwden aan de hand van de AMROH en Muiderkring beschrijvingen een nieuwe radio of versterker en namen de soldeerbout (en het AMROH piramide-soldeer)  ter hand. In de jaren '50 werd de top bereikt, een tweede fabriek in Kollum produceerde spoelen en trafo's (60 medewerkers), terwijl in Muiden onder meer deze Handy Sound werd gemaakt

De maximale speelduur is 2 x 30 minuten als gebruik gemaakt wordt van normaalband. De spoeldiameter is maximaal 18 cm.

De recorder is gemonteerd in een compacte houten koffer en heeft een ingebouwde voorversterker voor opname en weergave. Een Ronette tafelmicrofoon, 180 meter band, een lege haspel en een radio-opneemsnoer werden vaak bijgeleverd.

Andere accessoires zijn de Amroh "Y-phone" type HS, de Amroh 3-wegs connector voor het aansluiten van maximaal 3 microfoons, de Amroh "Teletap" voor het opnemen van telefoongesprekken, de Amroh voetschakelaar voor dicteertoepassingen en de Amroh Non-stop band voor repeterende reclame opnames van 2 minuten.

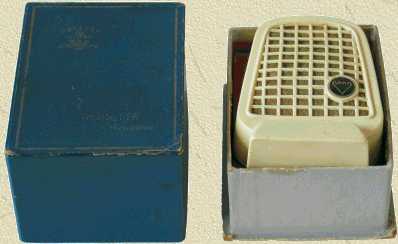

De bijgeleverde tafel/hand microfoon type H heeft een DX12 kristalelement en is gelijk aan de Ronette OO44 microfoon. Frequentiebereik is 30-13.000 Hz, output 1,3 mV, load 5 Mohm.


Dit 13 cm spoeltje met 180 meter Amroh normaalband type 51 is goed voor 2 maal een kwartier opnemen. Foto Rob Hooft

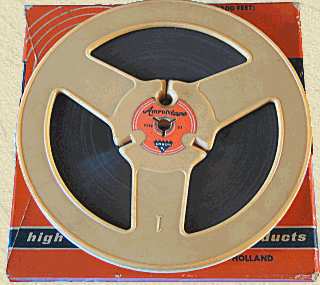

18 cm spoel met 360 meter Amroh normaalband type 51, speelduur is 2x 30 minuten ->

<- De Amroh Handy Sound als dicteerapparaat. De secretaresse luistert de opname af via de Amroh Y-phone type HS (8000 ohm).

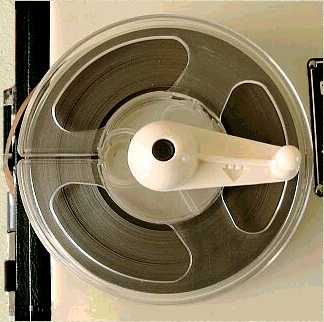

Deze handslinger wordt gebruikt bij het terugspoelen van korte opnames, foto Rob Hooft

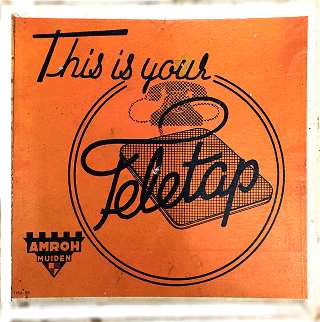

Doosje Amroh Teletap

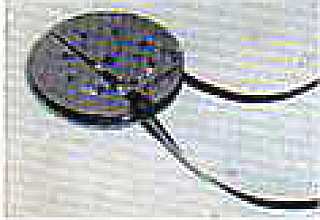

Met de Amroh Non-stop band kunnen geluidsfragmenten tot 2 minuten eindeloos worden herhaald

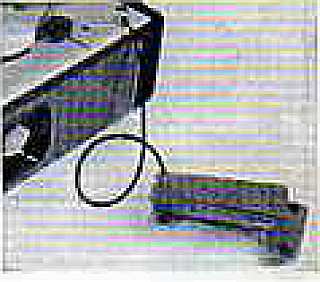

De Amroh voetschakelaar

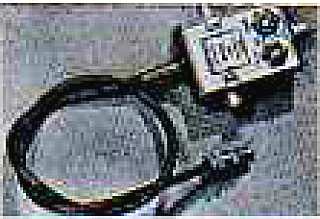

Amroh 3-wegsconnector t.b.v opnames via meerdere microfoons

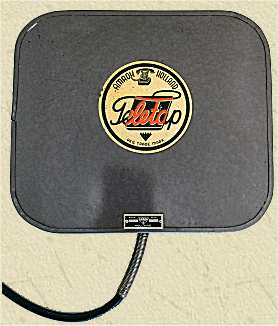

Met de Amroh Teletap, die onder een telefoontoestel wordt geplaatst, kunnen eenvoudig telefoongesprekken worden opgenomen.
Foto Stefan Nekkers

De bandrecorder is in 2002 gerestaureerd.

SPECIFICATIES EN GEGEVENS

Merknaam AMROH (American Radio-House) Holland, Muiden
Land van herkomst Nederland
Eigennaam Mu-Phone Handy Sound Tape Recorder
Type HS
Serienummer 295 602
Bouwjaar 1954
Toepassing bandrecorder
Tapesnelheid 19,05 cm/sec, tolerantie  3%, jank < 0,3 %
Spoeldiameter
max. 18 cm
speelduurindicatie voor 13 cm/180 m en 18 cm/360 m normaalband
Opneemproces
DC wisstroom en HF bijstroom
frequentiegebied tot 10 kHz
Koppen
gecombineerde halfspoor AMROH opneem/weergave/wiskop
o/w kop spleetwijdte ca. 10 um, L=1 H bij 1000 Hz
bijstroom: 100-150 V; 37,65 kHz
a.f. signaal: 3,5 V, serieweerstand 100 kOhm
wiskop spleetwijdte ca. 0,1 mm, L=5 mH
wisstroom: 10 mA gelijkstroom
frequentiebereik 40... 6000 Hz
Aantal buizen 2, plus een Siemens seleengelijkrichter E250C50
Type buizen Pope EF40, ECC81 (ook 12AT7)
Voedingsspanning 110, 125, 150, 220 en 240 V wisselspanning, 22 W, 50 Hz
Luidspreker geen
Chassis
wisselstroommotor 1300 omw/min, 18 VA, 220V, 50 Hz
aanloopkoppel >375 g/cm, aanloopcondensator 0,75 uF
versneld heenspoelen middels vastdraaien van de rechter spoelas, spoeltijd 2¼ minuut (360 meter)
aandrijving vliegwiel-kaapstander via rubbersnaar, aandrijving haspeldrager via een metalen snaar
chassisnummer 7602 857, framenummer KO652, motornummer 763821, produktienummer 547
Behuizing
houten koffer met blauw-zwarte plastic bekleding
afneembaar deksel en handvat
Afmetingen bxhxd 35x16x23 cm
Gewicht 7,2 kg
Verkoopprijs Hfl 298
Geschatte waarde € 50
Productieperiode 1953-1957
Seriegrootte onbekend
Bijzonderheden
aansluiting voor kristal microfoon d.m.v. coax plug, gevoeligheid 6 mV over 1 Mohm
aansluiting voor grammofoon 200 mV
aansluiting voor radio, 500 mV in, 500 mV uit, 3-polige plug
eerste eigenaar: J. Michon, B.P.M., Djakarta

Amroh heeft als oscillator/opneemversterker gekozen voor de indertijd gloednieuwe ECC81. Omdat in 1953 de EF86 nog niet op de markt was is als voorversterker een rimlock buis uit 1949, de EF40, ingezet. De wiskop wordt niet met h.f. gevoed, maar met 10 mA gelijkstroom.

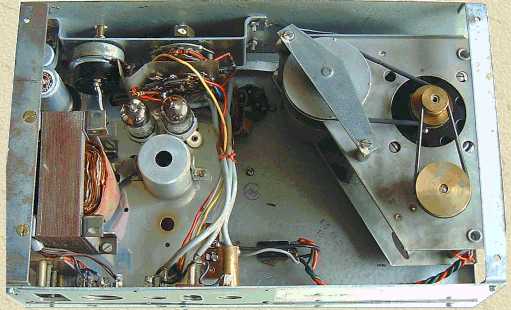

Onderaanzicht, van links naar rechts:  voeding, bijstroom oscillator met B.O.6 spoel, voorversterker, vliegwiel, aandrijving haspel en motor. De mechanica is op een apart frame gemonteerd. Het voetje van de EF40 is in rubbers gemonteerd om microfonie tegen te gaan.


Principeschema en gebruiksaanwijzing AMROH Handy Sound
