AMROH Handy Sound Master


Advertentie Radiowereld 1956

Deze vroege dubbelspoor Amroh Handy Sound Master bandrecorder van Amroh is geïntroduceerd in 1956. Ten opzichte van zijn voorganger, de Handy Sound uit 1953, is dit apparaat uitgebreid met een ingebouwde luidspreker (rechts opzij), een terugspoel voorziening en een eenvoudige mengmogelijkheid. De wisstroom wordt betrokken van een HF oscillator, waardoor de opnamen minder ruisen in vergelijking tot de Handy Sound.

Door middel van een "magisch oog" (optioneel verkrijgbaar, rechts van de aandrukrol) kan het opnameniveau nauwkeurig worden ingesteld.

Ook was een Export uitvoering leverbaar, deze heeft een instelmogelijkheid voor de verschillende netspanningen.

De linkse draaiknop heeft drie functies: aan/uit, volume en opnameniveau, de rechter knop bedient de opname/weergave functies, de middenstand is de ruststand. Tussen beide schakelaars is de microfoonaansluiting (Belling-Lee) gemonteerd.  Tussen de spoelen bevindt zich de motorschakelaar (aan/uit). Voor- dan wel achteruit spoelen wordt bereikt door het middelste gedeelte van de desbetreffende spoeldrager uit te trekken.

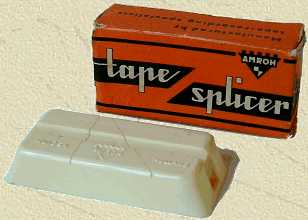

Hiermee werd de tape gemonteerd. Kostte Hfl 1,15


In 1958 brengt Amroh een miniatuur 'crystal detector' uit die kan worden aangesloten op de microfooningang. Deze radio is bedoeld voor de ontvangst van Hilversum 1 en 2 en is voorzien van een bandfilter. Het bereik is 100 km. Prijs Hfl 19,75. Foto Rob Hooft

De maximale  speelduur is 2 x 60 minuten als gebruik gemaakt wordt van dubbelspeelband. De spoeldiameter is maximaal 18 cm.


Voorloper is de AMROH Handy Sound, buizen EF40, ECC81


Handy Sound Master in grote koffer


Ronette 44 microfoon


Netstekker

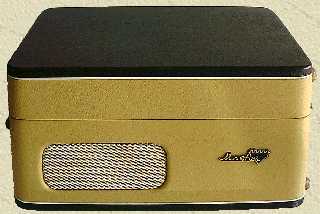

De recorder is gemonteerd in een compacte houten koffer en heeft een ingebouwde voorversterker en weergaveversterker. Vanaf 1958 werd de Master geleverd in een grotere koffer en met een ronde microfoon.

Een Ronette tafelmicrofoon, 180 meter band, een lege haspel en een radio-opneemsnoer werden bijgeleverd.


EM34 opname indicator


Afdekplaatje voor uitvoering zonder opname indicator


De bijgeleverde tafel/hand microfoon type H heeft een DX12 kristalelement en is gelijk aan de Ronette OO44 microfoon. Frequentiebereik is 30-13.000 Hz, output 1,3 mV, load 5 Mohm.

AMROH (American Radio-House) is in 1923 in Muiden opgericht door George en Jan Kauderer als import- en verkoopbedrijf van radio ontvangsttoestellen en radio onderdelen. Het is daarmee een van de oudste technische handelsondernemingen van Nederland. In 1929 werd een uitgeverij, "de Muiderkring", gestart die zich toelegde op populaire technische boeken, bouwtekeningen en tijdschriften. Het huisorgaan heette indertijd AMROH-Bulletin. Ook na de 2e wereldoorlog waren de elektronica cursussen door Dr. Blan en de tijdschriften Radio Bulletin, Radio Blan en Electronica ABC een bron van inspiratie voor radio amateurs. Vele jongens en vaders bouwden aan de hand van de AMROH en Muiderkring beschrijvingen een nieuwe radio of versterker en namen de soldeerbout (en het AMROH piramide-soldeer) ter hand. In de jaren '50 werd de top bereikt, een tweede fabriek in Kollum produceerde spoelen en trafo's (60 medewerkers), terwijl in Muiden onder meer deze Handy Sound werd gemaakt. In totaal werkten toen ruim 150 man bij AMROH, inclusief de medewerkers van de in 1954 opgerichte Amroh GmbH in Neuss (D).

Deze bandrecorder is in 1994 gerenoveerd. Het rubber aandrijfwiel is vervangen (was hard geworden). Het knopje voor de volumeregeling was niet origineel, maar in 2003 heb ik er een op een ruilbeurs gevonden en daarmee is deze recorder compleet. Soms duurt het 9 jaar voordat je dat kunt zeggen.


De AMROH snelwisser, wisveld 1200 mm, wisvermogen 65 Watt

SPECIFICATIES EN GEGEVENS

Merknaam

AMROH (American Radio-House), Muiden

Land van herkomst Nederland
Eigennaam Handy Sound Tape Recorder "Master"
Type HS 256
Serienummer 2777
Bouwjaar 1956
Toepassing bandrecorder
Tapesnelheid 19,05 cm/sec, tolerantie  3%, jank < 0,3 %
Spoeldiameter
max. 18 cm
speelduurindicatie voor 13 cm/180 m en 18 cm/360 m normaalband
Opneemproces
h.f. wis- en bijstroom
opneemcontrole met tweevoudig magisch oog type EM34
frequentiegebied tot 10 kHz
Koppen
gecombineerde AMROH halfspoor opneem/weergave/wiskop
o/w kop spleetwijdte ca. 10 um, L=1 H bij 1000 Hz
bijstroom: 100-150 V; 37,65 kHz
a.f. signaal: 3,5 V, serieweerstand 100 kOhm
wiskop spleetwijdte ca. 0,1 mm, L=5 mH
wisstroom: 40 V, 30 mA
weergavebereik met externe versterker 25...10 kHz
Aantal buizen 3, plus 1 germanium diode OA81
Type buizen Philips PCC85, PCL82, EM34
variant: ECC83 i.p.v PCC85
Voedingsspanning 220 V wisselspanning, 47 W, 50 Hz
Gloeistroom 0,3 A/25 Volt en 6,3 Volt/0,2 A (indicator)
Luidspreker
Peerless elektrodynamisch, ovaal model, type H460
weergavebereik met eigen versterker 40...6,5 kHz
Chassis
wisselstroommotor 1300 omw/min, 18 VA, 50 Hz
aanloopkoppel >375 g/cm, aanloopcondensator 0,75 uH
versneld heen- en terugspoelen middels uittrekken resp. induwen van de spoelassen
aandrijving vliegwiel/kaapstander en haspeldragers via rubbersnaar
uitgangsvermogen 2 W
Behuizing
houten koffer met geel-zwarte plastic bekleding
crème luidsprekerrooster
afneembaar deksel en handvat
bevestigings-elastieken in deksel voor 2 spoelen
kastnummer 102
Afmetingen bxhxd 35x17x25 cm
Gewicht 7,2 kg
Verkoopprijs Hfl 348
Geschatte waarde € 50
Productieperiode 1956-1958
Seriegrootte onbekend
Bijzonderheden

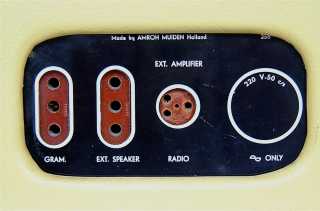

aansluiting voor kristal microfoon d.m.v. coax plug
aansluiting voor grammofoon 200 mV
aansluiting voor externe luidspreker 5 ohm, 2 Watt
aansluiting voor radio, 500 mV in, 500 mV uit, 3-polige plug
Bijzonder is de keuze van Amroh voor twee buizen uit de P-serie (300mA serievoeding), dit heeft te maken met het feit dat Amroh de gebruikte transformatoren zelf wikkelde. Het was voor de wikkelafdeling goedkoper om een 0,3 A wikkeling te fabriceren in plaats van de 1,1 A wikkeling die nodig is bij gebruik van E-buizen. Dit komt omdat bij gebruik van normaal rond koperdraad de gloeistroomwikkeling in het laatste geval meer ruimte inneemt. De gloeidraden staan nu in serie, en worden gevoed uit een aparte wikkeling van de Amroh voedingstransformator. De EM34 gloeidraad wordt van spanning voorzien via een aparte hulpwikkeling 6,3 Volt/0,2 A.

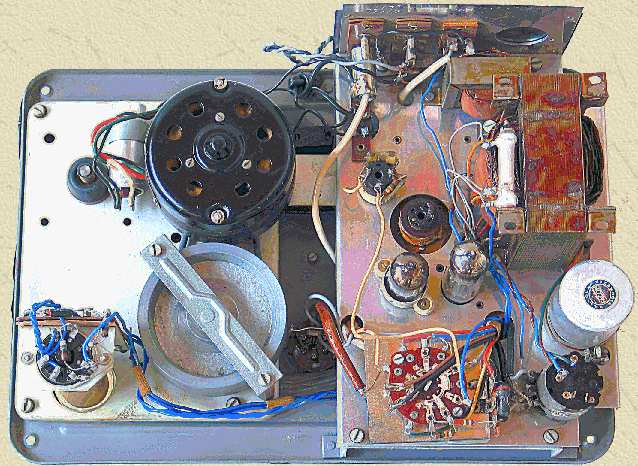

Onderaanzicht, van links naar rechts: indicator EM34, aanloopcondensator, motor en vliegwiel, versterker en wisstroom oscillator. De elektronica, zonder de EM34, is op een aparte aluminium plaat gemonteerd. Het voetje van de PCC85 is in rubbers gemonteerd om microfonie tegen te gaan.
