BSR Dixiegram II

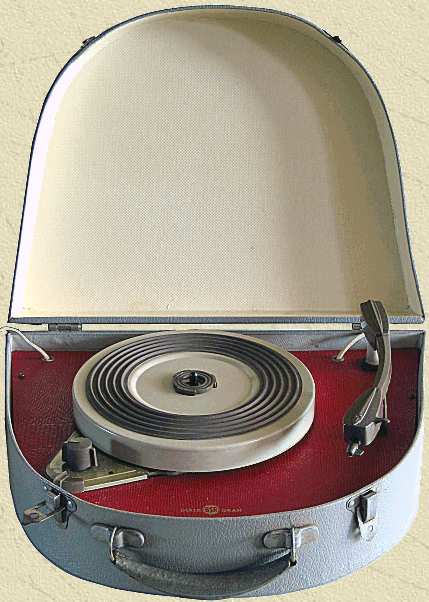

Deze BSR Dixiegram II is een mono grammofoon uit 1959 die kan worden aangesloten op een radiotoestel.

Het toestel heeft geen automatische afslag en geen netschakelaar, en is eenvoudig maar efficiŽnt vormgegeven. De arm b.v. is met behulp van twee rubber ringen (tegen het motorgedruis) op het hardboard motorbord vastgezet.

Links voor zit een de knop voor het instellen van de snelheid, er vlak voor bevindt zich een hendel waarmee het tussenwiel kan worden ontkoppeld. Op de draaitafel zit een 45-toeren puck die met de hand omhoog kan worden gebracht en met een korte draai wordt vastgezet.

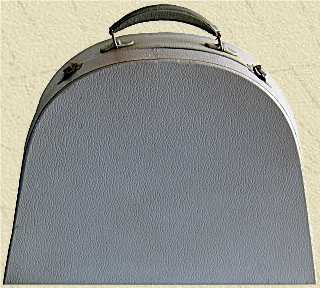

Behalve in deze halfronde "progressive-style" koffer was de Dixiegram ook leverbaar in een rechthoekig "classic-style" koffertje.

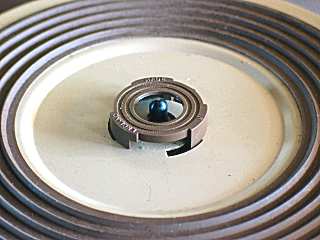

45-t puck in de werkstand

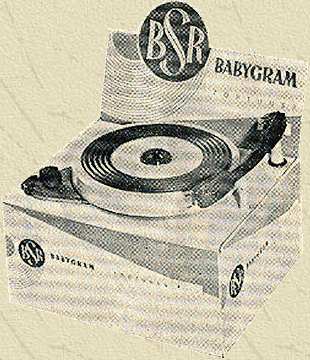

De BSR Babygram TopTuner werd ook los verkocht ->

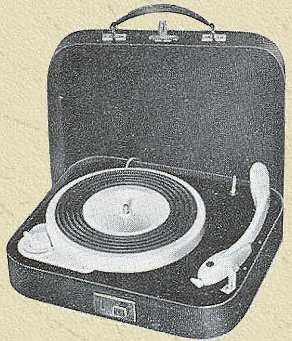

<- De BSR Dixiegram met 3 snelheden uit 1957 in "classic-style" koffer


Dr. Daniel McLean McDonald

BSR McDonald (Birmingham Sound Reproducers) is opgericht in 1932 in het Verenigd Koninkrijk door Daniel McLean McDonald. Het bedrijf produceert verschillende elektrische produkten. In 1951 brengt BSR een betaalbaar platenwisselaar mechanisme aan de markt. Hiermee wordt het bedrijf in hoog tempo marktleider in dit segment. Ongeveer 90% van de productie was bestemd voor export. Het BSR mechanisme is jarenlang toegepast in verschillende spelers van BSR zelf, maar ook in die van merken zoals Dansette, Bush, Decca, Marconiphone en Pye. De "Monarch" spelers werden door BSR gemaakt in de Monarch Works fabriek in Old Hill, Staffordshire, England. In 1977 werd de top van de productie bereikt, het wereld-marktaandeel lag toen dicht tegen de 90%. BSR beŽindigt haar productie in 1985.

Deze speler is in 2009 schoongemaakt, hierbij is tevens het (verteerde) BSR kristalelement vervangen. Het apparaat speelt veel beter dan je op het eerste gezicht zou verwachten.

SPECIFICATIES EN GEGEVENS

Merknaam

Birmingham Sound Reproducers BSR
Importeur: Thabur, Den Haag

Land van herkomst Verenigd Koninkrijk
Eigennaam Dixiegram
Type II
Serienummer
Bouwjaar 1959
Toepassing grammofoon
Draaisnelheid 16, 33 1/3, 45 en 78 t/min
Plaatdiameter 30 cm
Arm
plastic, stereo voorbereid (3 draden)
naaldkracht instelbaar m.b.v. trekveer
Element
TC8H turn-over BSR mono kristalelement
naalddruk 12 gram
Aantal buizen geen
Type buizen n.v.t.
Voedingsspanning 200..250 volt, kan worden gewijzigd in 100..125 volt door een aansluitdraad van de motor om te solderen
Luidspreker geen
Chassis
metalen BSR Babygram TU9 Top Tuner met 4 snelheden
2-polige asynchroonmotor
aandrijving via rubber tussenwiel op binnenrand van de draaitafel
geperst stalen draaitafel, bruine rubberen mat
Behuizing
kartonnen koffer met handgreep
grijs/rode vinyl bekleding
Afmetingen bxhxd 39x12x30 cm
Gewicht 2,5 kg
Verkoopprijs Hfl 68
Hfl 55 op houten sokkel
Hfl 42,50 (los dek, incl. kartonnen geschenkdoos)
Geschatte waarde Ä 35
Productieperiode 1959-1961
Seriegrootte onbekend
Bijzonderheden zeer eenvoudige uitvoering, geen automatische afslag

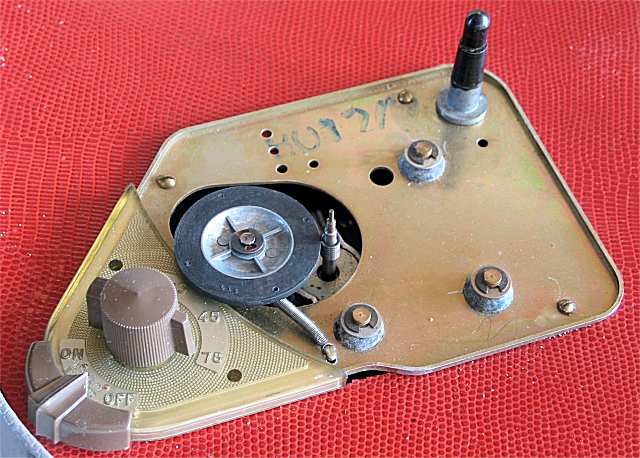

Motorpoelie en tussenwiel

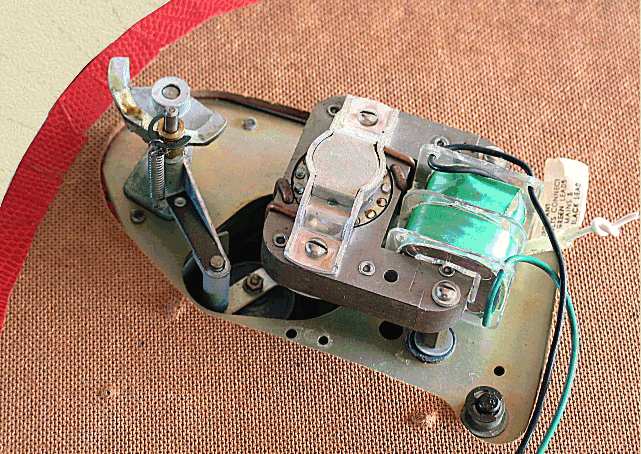

Motor en instelmechanisme snelheid
