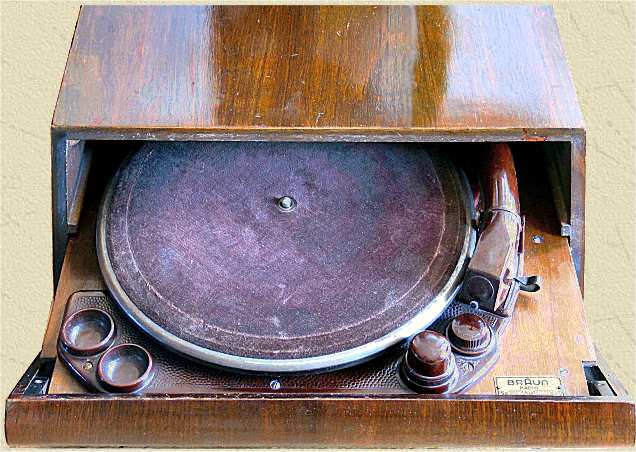

Braun 222W Cosmophone

Een Duitse onderzet grammofoon uit 1938. Het is de opvolger van de Braun Cosmophone uit 1934.

Er zijn een aantal verbeteringen doorgevoerd ten opzichte van de oorspronkelijke Cosmophone: de toonarm ziet er wat moderner uit, er is een lampje toegevoegd dat op de naald wordt gericht zodat het opzetten van de naald wat eenvoudiger wordt, en er zijn nu twee pennebakjes aanwezig. Verder is het kastdeksel aan de bovenkant afgerond i.p.v. aan de zijkanten. Ook is de "inkijk" onder het motorbord verholpen.


Advertentie 1938

Technisch is er niets veel veranderd, de motorunit met centrifugaalregeling is gelijk gebleven, en het magnetische element is enigzins vereenvoudigd. De aansluitpennen zijn nog gebaseerd op de telefoonpennen die in de jaren '20 gebruikelijk waren.

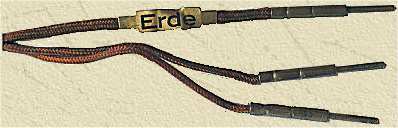

Aansluitsnoer t.b.v radioaansluiting

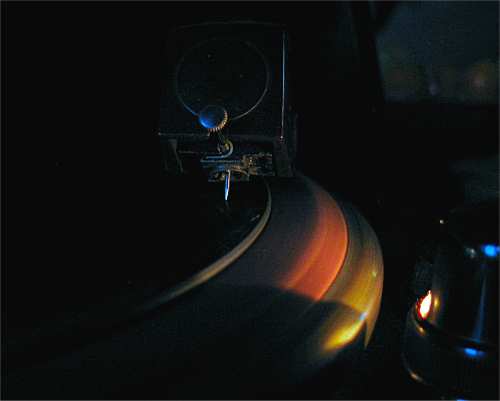

Het naaldenlampje verlicht de aanloopgroef van de plaat

De bediening is eenvoudig gehouden, door de arm iets naar links te bewegen slaat de motor (en het lampje) aan, aan het eind van de platengroef stopt de motor automatisch. Een volumeregelaar is aanwezig (rechts van het lampje) zodat ook oudere radiotoestellen kunnen worden aangesloten.

Het toestel is in 2019 gerepareerd voor Werner Reinhardt.

SPECIFICATIES EN GEGEVENS

Merknaam

Max Braun

Land van herkomst Duitsland
Eigennaam Cosmophone
Type 222W
Serienummer 800816
Bouwjaar 1938
Toepassing grammofoon
Draaisnelheid 78 t/min, met fijnregeling
Plaatdiameter max. 30 cm
Arm
bakelieten arm met draaibare kop
naalddruk 130 g
Element Braun magnetisch element
Aantal buizen geen
Type buizen n.v.t.
Voedingsspanning 110 of 220 V wisselspanning, omschakelbaar, 50..60 Hz
Luidspreker geen
Chassis
2 polige asynchroonmotor
aandrijving via regulator en wormwiel
geperst stalen draaitafel, bruine fluwelen mat
volautomatische afslag
Behuizing

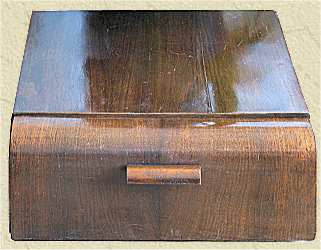

houten kastje met deksel aan voorkant
motorbord is gekoppeld met deksel en schuift naar voren na het openen
kastnummer 144
Afmetingen bxhxd 43x19x25 cm
Gewicht 7 kg
Verkoopprijs onbekend
Geschatte waarde 30
Productieperiode 1938-1939
Seriegrootte onbekend, inbouwdek kostte RM 37 (D)
Bijzonderheden
automatische afslag
fijnregeling
naaldverlichting
draaibare kop

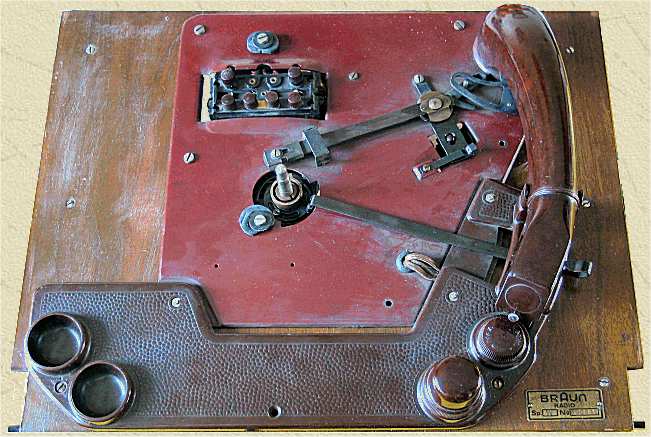

Bovenaanzicht van het motorbord met afgenomen draaitafel, het afslagmechanisme en de fijnregelaar zijn duidelijk zichtbaar

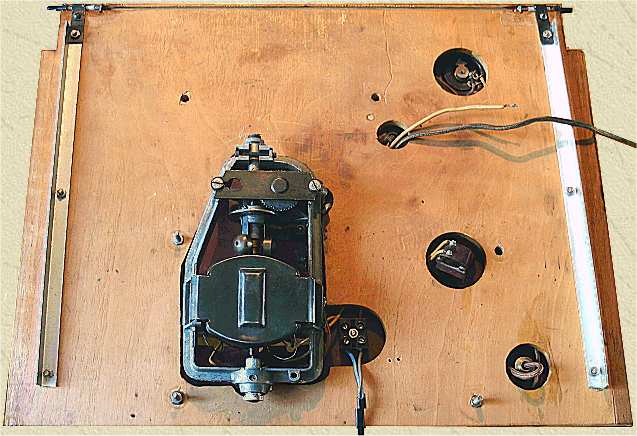

De onderkant van het motorbord met de aandrijfunit/centrifugaalregeling. Ook de netschakelaar is te zien, deze zit rechts van de motor
