Brown "Dorchester" console

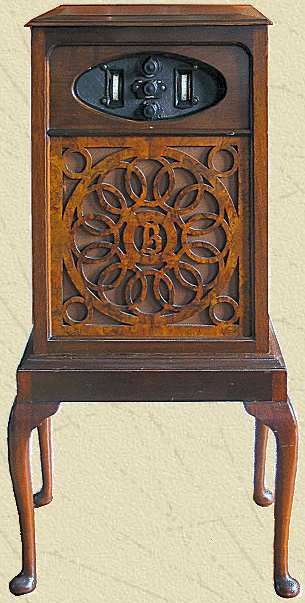

De S.G. Brown "Dorchester" console uit 1930 is een fraai afgewerkte tweekrings wisselstroom ontvanger met een ingebouwde luidspreker, geplaatst op een onderstel in Queen Anne stijl.

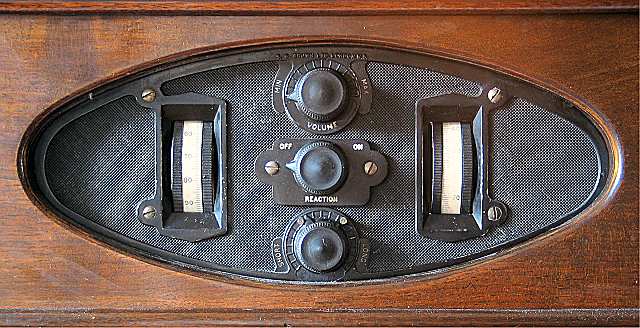

Frontplaat, met links en rechts de beide afstemwielen met fijnregeling. Van boven naar beneden de volumeknop, instelling van de terugkoppeling en de golflengteschakelaar

Het apparaat heeft een 7 kg zware ingebouwde hoogohmige "moving coil" luidspreker van 14 inch met een krachtige permanente magneet en een transformatorloze koppeling met de eindbuis. Er is voorzien in zowel LG als MG ontvangst. Overschakelen van golfbereik (Long-Short) gaat via de onderste draaiknop, daarboven zit de knop voor de terugkoppeling (Reaction) en daarboven is de volumeknop gemonteerd. De beide afstemduimwielen ( met vertraging) zijn links en rechts gemonteerd. Aan de achterkant van het toestel is een "pitch control" knop waarmee het timbre van het weergegeven geluid kan worden ingesteld. Verder is er voorzien in de aansluiting van een draadantenne en een elektrische pick-up.

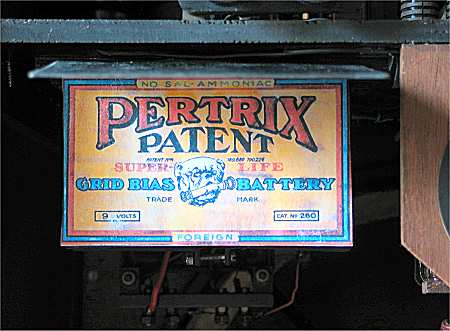

De roosterspanningsbatterij hangt onder het chassis en wordt afgedekt door een klepje


S.G. Brown, 1873-1948

Sidney George Brown,  Amerikaan van geboorte, start in 1906 de Telegraph Condenser Company (TCC). De condensatoren van dit bedrijf zijn vaak groen van kleur. In 1911 wordt S.G. Brown Ltd. opgericht in Watford. Het eerste product is de type 'A'  koptelefoon die over de gehele wereld bekendheid geniet. Het bedrijf produceert ook een nieuw soort kabelrelais. In 1915 verhuist men naar een groter onderkomen in North Acton. Vele duizenden 'A' koptelefoons werden gebruikt in de eerste Wereldoorlog. Wanneer in 1922 de omroep start gaat het bedrijf, naast koptelefoons en luidsprekers, ook complete ontvangers maken.


Doek 3x3 cm

De "Dorchester" is geleverd voor gebruik op wisselstroom- of op gelijkstroomnetten. Het toestel maakt onderdeel van een serie Three Valve Screened Grid bouwdoos ontvangers waarvan de meeste modellen in 1929 op de markt kwamen.


De gebruiker zette het toestel zelf in elkaar volgens het bouwdoossysteem

Het goed-koopste model A kostte 7 pond inclusief een een-voudige Brown V-luidspreker. De "Dorchester" was het topmodel met een prijskaartje van 47 pond en een ingebouwde Brown "Grosvenor" luidspreker met hoogohmige spreekspoel.

Dit toestel is in 2011 gerestaureerd. Het is eigendom van Wim Schonewille die het uit Schotland meenam.

De kwaliteit van de ontvangst is zeer goed, in aanmerking genomen dat het gaat om een 3-lamps rechtuitontvanger uit 1930.

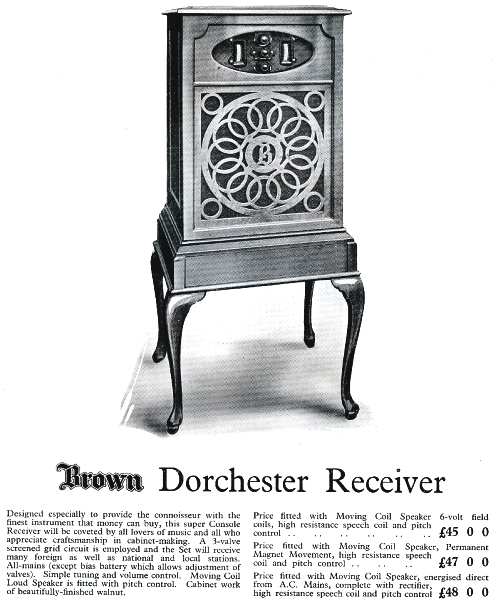

Brown Budget, aug 1930

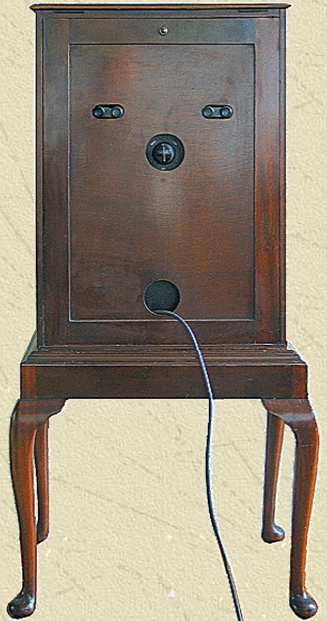

Ook de achterwand van de kast is uitstekend afgewerkt. De 4 aansluitdoppen zijn voor de grammofoon en de Antenne-Aarde. De knop in het midden bedient de toonregeling ("pitch control")

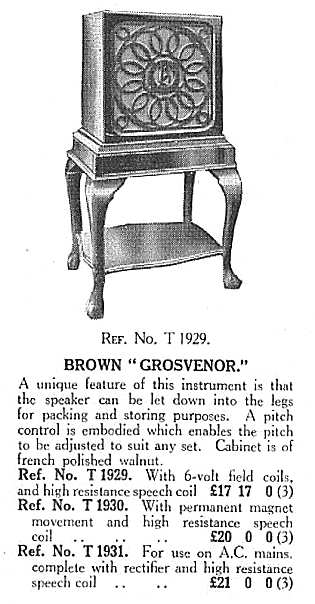

De Brown Grosvenor luidspreker was verkrijgbaar met een permanente magneet, maar ook met een veldspoel

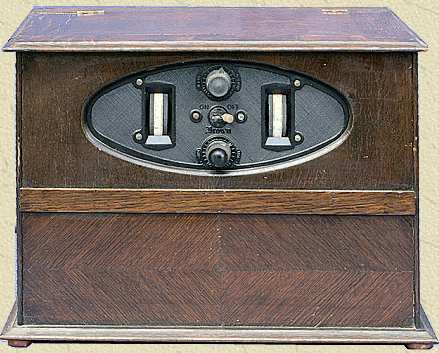

Een Brown "All Electric" ontvanger in een wat simpeler kastje

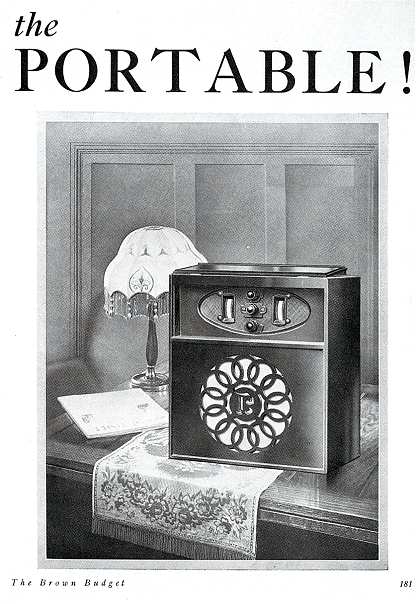

De Brown Three Valve portable (1930) is de draagbare versie in deze serie

SPECIFICATIES EN GEGEVENS

Merknaam

S.G. Brown Ltd., Londen
Importeur: fa. T.B. Hooghoudt, Amsterdam

Land van herkomst Verenigd Koninkrijk
Eigennaam Dorchester
Type Dorchester
Serienummer geen
Bouwjaar 1930
Toepassing omroepontvanger
Golfbereik LW en SW
Afstemming
afstemming door middel van twee variable luchtcondensatoren, beide met fijnregeling
terugkoppeling via instelbare mica vlindercondensator
Schalen 2 trommelschalen 0-100
Schakeling hf + det + lf
Aantal kringen 2
Middenfrequentie geen
Antenne antenne- en aarde schroefaansluitingen aan de achterkant
Aantal lampen 4
Type lampen MS4, AC/HL, AC/P1, 1821
Voedingsspanning
240 V wisselspanning, Watt
Grid Bias batterij 18 volt
Gloeispanning 4 Volt/2,65 A plus 4 Volt/1 A voor de gelijkrichter
Luidspreker ingebouwde electro-dynamische luidspreker met papieren conus, 35 cm, 1000 ohm
Chassis
houten plank, met aan beide zijden onderdelen
aansluiting voor grammofoon
Frontplaat
geometrisch motief rondom het Brown logo, uitgezaagd in de frontplaat
frontplaat van gegoten metaal
Behuizing
noten kast, kastnummer 33 op achterwand
afneembare houten achterplaat
Afmetingen bxhxd
61x45x32 cm
hoogte inclusief onderstel 110 cm
Gewicht 25 kg
Verkoopprijs 47
45 met 6 volt veldspoel luidspreker
48 met 220 volt veldspoel luidspreker
Geschatte waarde
Productieperiode 1930-1931
Seriegrootte onbekend
Bijzonderheden ingebouwde 14 inch elektro-dynamische luidspreker met een hoogohmige spreekspoel

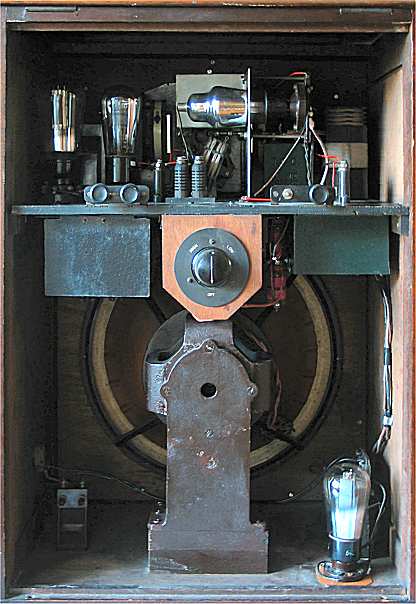

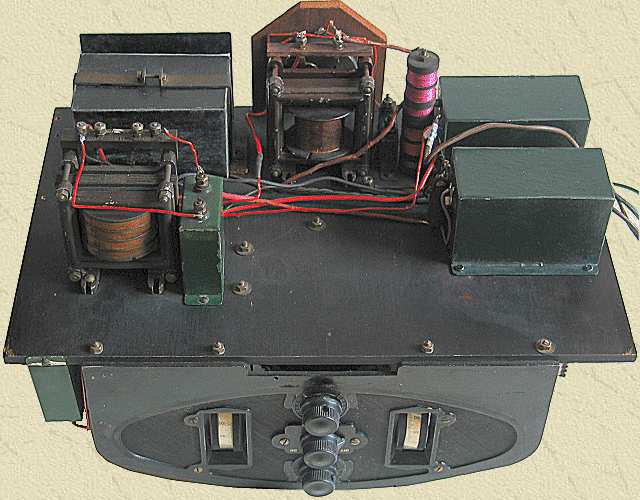

Boven het radiochassis op plank, onder de netaansluiting, luidspreker en voeding

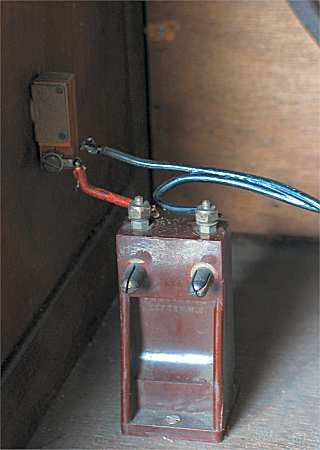

Netschakelaar en aansluitblok voor netkabel met dikke pennen (5,5 mm) en een afwijkende hartafstand (22 mm)

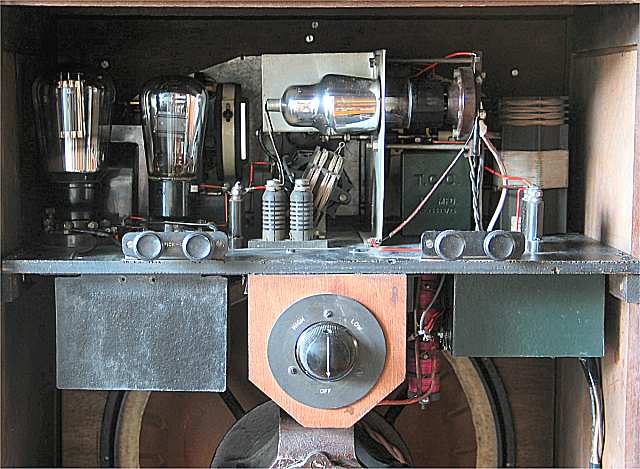

Achteraanzicht chassis. Links de eindtriode en de detector, de h.f. buis is horizontaal gemonteerd. Onder de chassisplank de knop voor de pitch control

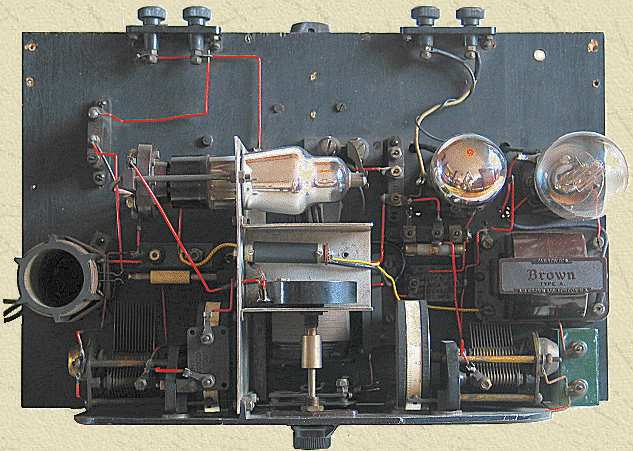

Op de bovenkant van de chassisplank zijn links de antennekring en de h.f. tetrode te zien, in het midden de volumepotmeter en rechts de secondaire afstemkring, de detector en de eindbuis


Aan de onderkant van de chassisplank is links het batterijvak en de afvlaksmoorspoel te zien, in het midden de luidsprekersmoorspoel en de pitch control, en rechts de beide afvlakcondensatoren
