Champion 'The Championette'


Rechts boven is de dekselschakelaar zichtbaar. Deze schakelt de radio aan bij het openen van de deksel

De draagbare batterij buizenradio is populair in de jaren '50, maar wordt begin jaren '60 verdrongen door de transistorradio. Dit Engelse model uit 1948 meet slechts 18x12x9 cm en wordt door de fabrikant aangeduid als een 'Personal' receiver.

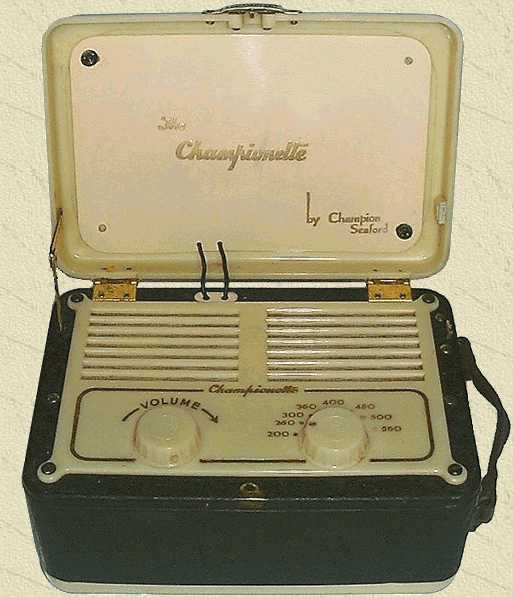

Links zit de volumeknop, rechts de afstemknop. De aan/uit schakelaar wordt bediend door de deksel te openen resp. te sluiten.


De RCA Victor 54B3 uit 1946 was het voorbeeld voor The Championette


Luidsprekerdoek 3 cm breed

De geringe afmetingen zijn bereikt door vereenvoudigingen (geen lange golf bereik, geen afstemschaal) en gebruik van miniatuur onderdelen (Plessey 8 cm luidspreker en miniatuur uitgangstransformator). Aan de binnenzijde van de plastic deksel is een raamantenne gemonteerd.

De ontvanger is gerestaureerd in 2001. De H.S. batterij is gemodificeerd, het inwendige is voorzien van een electronische omvormer die wordt gevoed door een 4,5 V zaklantaarn batterij.

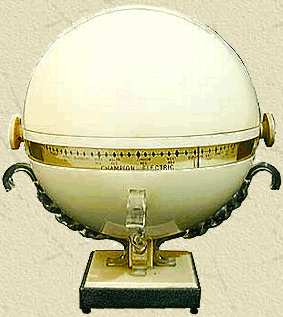

De fraaie Champion Venus uit 1947, uitgevoerd in acryl

SPECIFICATIES EN GEGEVENS

Merknaam

Champion Electric Corporation (C.R.V.T.C. Ltd.), Seaford, Sussex

Land van herkomst Verenigd Koninkrijk
Eigennaam The Championette
Type The Championette
Serienummer 12407
Bouwjaar 1949
Toepassing draagbare omroepontvanger
Golfbereik 200-560 m
Afstemming dubbele luchtvarco
Schalen geen, alleen golflengte aanduiding rond afstemknop
Schakeling meng + mf + det + 2xlf
Aantal kringen 5
Middenfrequentie 465 kHz
Antenne raamantenne in deksel ingebouwd
Aantal lampen 4
Type lampen Brimar 1R5, 1T4, 1S5, 3S4
Gloeispanning 1,5 volt droge cel EverReady Size U2 (flash light type battery)
Gloeistroom 250 mA
Anodespanning 67,5 volt droge batterij EverReady Batrymax B101
Anodestroom 10 mA
Chassis
metaal
uitgangsvermogen 180 mW
Luidspreker Plessey, rond, 8 cm
Frontplaat
plastic, crème
crème, open geweven luidsprekerdoek
Behuizing
metalen trommel met plastic deksel en -onderkant
zwart craquelé, leren handgreep
Afmetingen bxhxd 18x9x12 cm
Gewicht 1,4 kg
Verkoopprijs £ 10 including P.T.
Geschatte waarde € 50
Productieperiode 1948-1953
Seriegrootte onbekend
Bijzonderheden
miniatuur afmetingen
aan/uit schakelaar wordt bediend door deksel

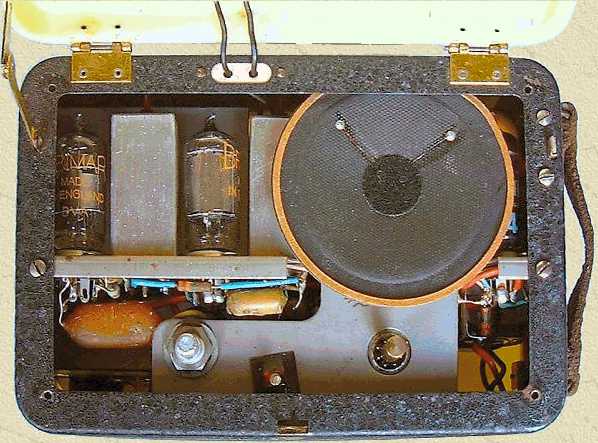

Het frontplaatje is simpel te verwijderen. Geheel links de detector, dan de mf trap, luidspreker en de eindtrap


Achter de 1,5 volts cel is de eindbuis net zichtbaar. In het midden de mixer trap, rechts de 67,5 volt anodebatterij
