Cibot Radio "Adaptateur FM"


Afstemoog EM80

Deze Adaptateur FM (waarschijnlijk van Cibot Radio) is bedoeld om radiotoestellen zonder FM hiervoor geschikt te maken. De uitgang van de adaptateur wordt hiertoe aangesloten op de grammofooningang van een AM radiotoestel.

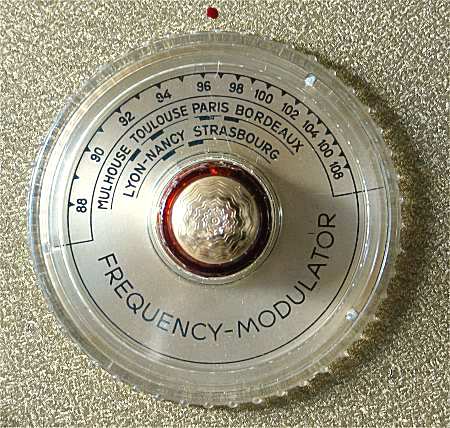

Het frequentiebereik loopt van 87 tot 108 MHz. Op de afstemschaal staan een zestal Franse FM zenders vermeld, alle met een frequentie lager dan 100 MHz. Veel meer Franse FM zenders waren er in 1957 niet, wat wel opmerkelijk is voor een dergeljk groot gebied.

De afstemmer is gebouwd in 1957, en heeft een front-end met ECC84 (h.f. cascode) en ECC85 (oscillator/menging), en een stabiele oscillatorkring.


Het bereik van de VHF-band loopt tot 108 MHz

Het apparaat heeft twee draaiknoppen, de rechter knop is voor het afstemmen, de knop in het midden is de Aan/uit schakelaar. In de stand "Uit" wordt een eventueel aangesloten grammofoon doorgeschakeld naar de versterker. Als optisch afstemhulpmiddel is een EM80 aanwezig.

De gevoeligheid van deze afstemmer is plezierig hoog, op een provisorische binnenantenne (een dipool gemaakt van lintkabel) komen al een achttal VHF zenders ruisvrij binnen.

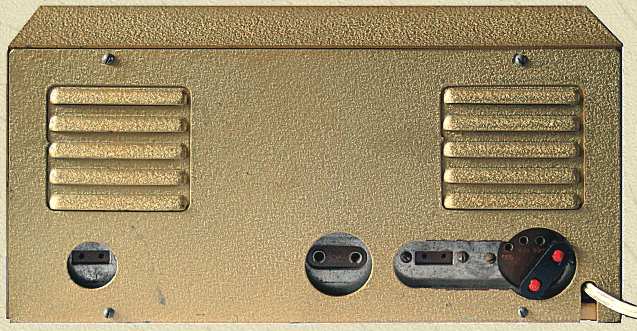

Van links naar rechts de aansluitingen voor de antenne, de grammofoon en de versterker, rechts de spanningskiezer en het netsnoer

SPECIFICATIES EN GEGEVENS

Merknaam

Cibot Radio, Parijs

Land van herkomst Frankrijk
Eigennaam Frequency Modulator
Type Frequency Modulator
Serienummer geen
Bouwjaar 1957
Toepassing omroepontvanger
Golfbereik 87-108 MHz
Afstemming variabele condensator met vertraging
Schalen
roterende (180 graden) schaal
schaalverdeling in MHz, plus 7 Franse zendernamen
Schakeling hf + osc + meng + 2xmf +det
Aantal kringen 6
Middenfrequentie 10,7 MHz
Antenne
300 ohm (symmetrisch)
aansluitingen alleen geschikt voor dubbelpolige stekker met een hartafstand van 10 mm en pennen van 2,5 mm
Aantal buizen 7
Type buizen Dario ECC84, ECC85, EF85 (2x), 6AL5, EM80 en 6X4
Voedingsspanning
110, 130, 220 of 250 Volt wisselspanning 50 Hz,  Watt
netzekering
Gloeispanning 6,3 Volt / 2,6 A
Luidspreker geen
Chassis
ijzeren chassis
aansluiting voor dipool antenne (300 ohm)
aansluitingen voor grammofoon en versterker (hoogohmig)
Frontplaat metaal, afgewerkt met goudkleurige kringellak
Behuizing metalen behuizing, verwijderbare achterwand
Afmetingen bxhxd 31x14x11 cm
Gewicht 3,6 kg
Verkoopprijs onbekend
Geschatte waarde  30
Productieperiode 1957-1958
Seriegrootte onbekend
Bijzonderheden alleen aperiodisch afgestemde h.f. kringen

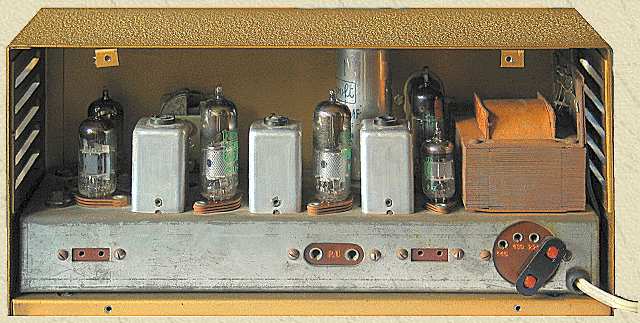

Links het frontend met ECC84 en ECC85, dan de afstemcondensator, de 2-traps m.f. versterker, de ratiodetector, gelijkrichter en afstemoog en rechts de voedingstrafo
