Ekco AD37 Consolette Receiver

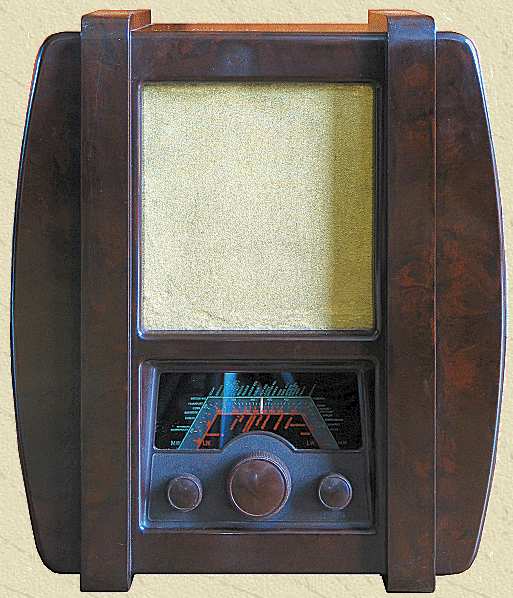

Deze bakelieten tafelradio is een Britse Ekco AD37 uit 1936. Het is een toestel met twee golfbereiken (MG en LG) en is geschikt voor gelijk- en wisselstroomnetten tussen 200 en 250 volt.

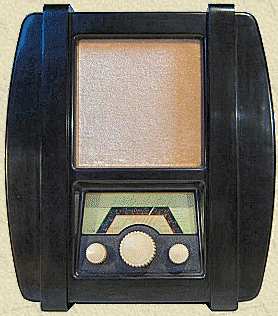

De zwart-ivoren  uitvoering van de Ekco AD37

De bediening van het toestel gaat via 3 draaiknoppen. De linker knop is voor het Volume en Aan/uit, de middelste knop is voor het afstemmen en de rechter knop is voor het bedienen van de golflengteschakelaar.

Het apparaat is uitgevoerd als tweekringer en is voorzien van een roosterdetector. Aan de achterkant zit een schroefje voor het instellen van de terugkoppeling, hiermee kan de detector worden nageregeld. De beide afgestemde spoelen zijn voorzien van "Superinductance" ijzerkernen.


Luidsprekerdoek 3x3 cm

Het toestel gaat niet erg zuinig om met energie, het verbruik is ruim 80 Watt. Alleen het schaallampje verbruikt al 12 Watt.

De batterijuitvoering is de Ekco B37 met de Mullard buizen VP2, SP2 en PM22D.

Ekco is in 1926 opgericht door Eric Kirkham Cole en William Verrells. In 1927 wordt een nieuwe fabriek betrokken in Leigh-on-Sea, waarna men in 1930 verhuist naar een nog grotere fabriek in Southend-on-Sea. De produktie van radiotoestellen start in 1927.

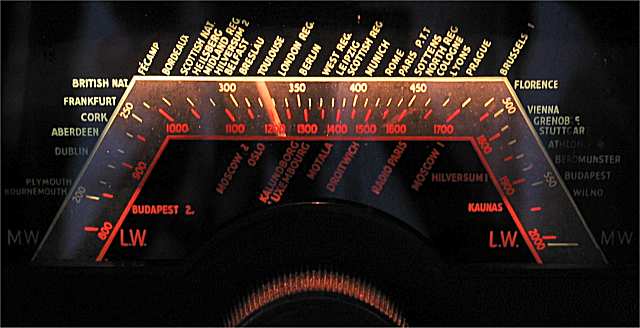

De "Edgeon floodlit" stationsschaal wordt van bovenaf verlicht door een krachtige 12 Watts gloeilamp

Deze radio is in 2012 gerestaureerd.

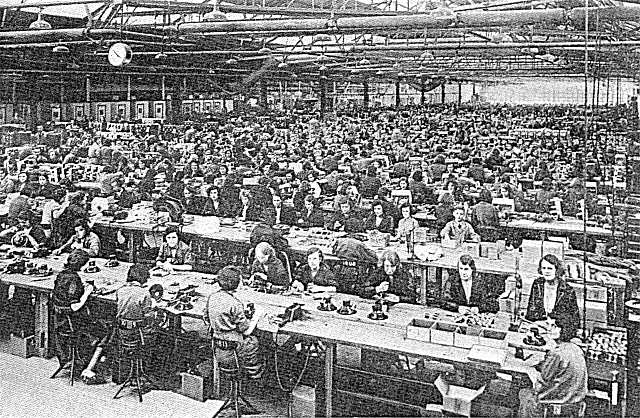

Ekco toestel-montagehal in 1936

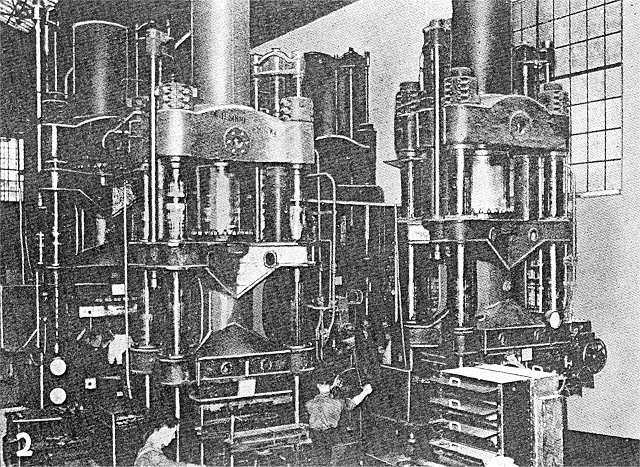

De enorme hydraulische persen waarmee Ekco in 1936 bakelieten radiokasten fabriceerde

SPECIFICATIES EN GEGEVENS

Merknaam Ekco
Fabrikant: E.K.Cole Ltd., Southend-on-Sea, England
Land van herkomst Verenigd Koninkrijk
Eigennaam Consolette
Type AD37
Serienummer 118021
Bouwjaar 1936
Toepassing omroepontvanger
Golfbereik MW 190-570 m en LW 800-2000 m
Afstemming een-knops afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen
twee afstemschalen 180 graden met stationsnamen
schaalverlichting
Schakeling h.f + det + lf
Aantal kringen 2
Middenfrequentie geen
Antenne aansluiting voor externe antenne en aarde
Aantal buizen 4
Type buizen Mullard VP13C, SP13C, PEN36C (of PEN3520), UR1C (of 1D5)
schaallampje 200 V-12 W bajonet

Belgische uitvoering: EF5, EF6, CL4 en CY1

Voedingsspanning
200..250 V gelijkspanning of wisselspanning, 40..100 Hz, 80 Watt
Britse contrastekker 16 mm
spanning instelbaar d.m.v. 3 taps op de ballastweerstand
Gloeistroom 200 mA
Luidspreker elektrodynamisch, 20 cm, 3 ohm
Chassis
metaal, chassisnummer 19950
uitgangsvermogen 3 Watt
Behuizing bruine bakelieten kast kast
Afmetingen bxhxd 38x42x22 cm
Gewicht 8 kg
Verkoopprijs 13 7s 6d (walnoot), 13 15 s (zwart-ivoor)
Geschatte waarde  60
Productieperiode 1936-1937
Seriegrootte onbekend
Bijzonderheden late 2-kringsontvanger met roosterdetectie

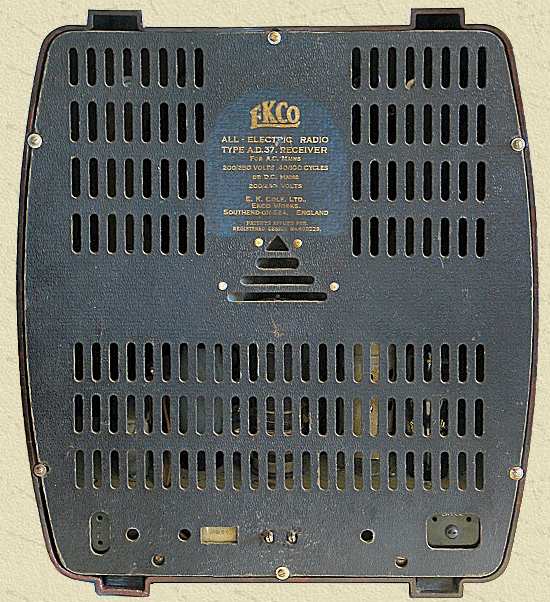

Links achter op het chassis zitten de aansluitingen voor Antenne en aarde, ernaast de antennetrimmer voor het aanpassen van de antenne op de antennekring. In het midden de 16 mm entree voor het lichtnet, daarnaast de detectortrimmer. Rechts achter de aansluiting voor een externe luidspreker, met een schroef waarmee de ingebouwde luidspreker kan worden uitgeschakeld

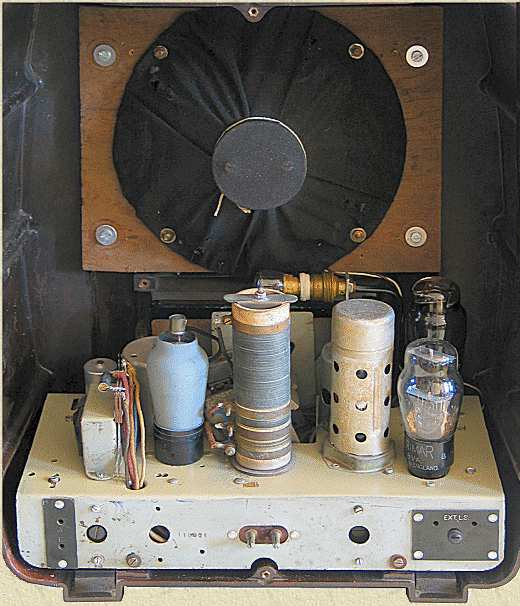

Links de uitgangstrafo, dan de antennespoel en de h.f. buis. In het midden de 40 Watt ballastweerstand, vervolgens de detectorspoel en de detectorbuis. Rechts de gelijkrichtbuis met erachter de eindbuis.

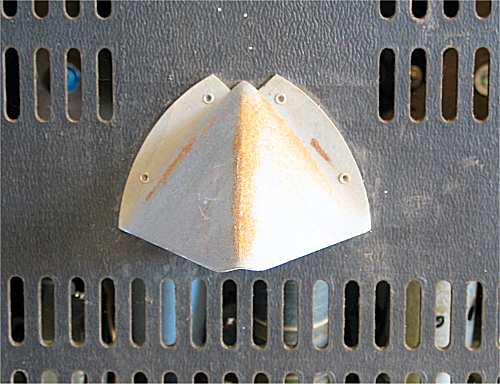

Aan de binnenkant van het achterschot bevindt zich vlak boven de ballastweerstand een neusvormig orgaan dat de hitte afkomstig van de weerstand opvangt en naar buiten loost
