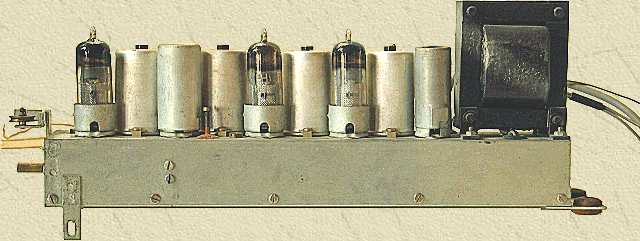

Erres FM521

De Erres FM521 is een FM unit uit 1952 bedoeld om te worden ingebouwd in een hiervoor voorbereid Erres radiotoestel. Het gaat om een compleet VHF-FM chassis, dus inclusief een netvoeding. Met behulp van dit apparaat wordt het afstembereik van het radiotoestel uitgebreid met de FM band tot 101 MHz.

Er zijn vier verschillende Erres radio's uitgebracht waar de FM521 in past: de Erres KY525, KY5265 en de KY529 uit 1952 en de Erres KY535 uit 1953. Ook de Aetherkruiser AK553 kan op deze manier worden voorzien van FM-ontvangst.


Erres KY525


Erres KY5265 radio-grammofoon

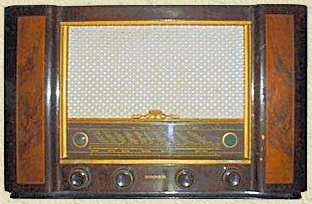

Erres KY529

Het apparaat bevat, behalve de netvoeding, een VHF afstemmer, een 2-traps m.f. versterker en een ratio detector. Bijzonder is de manier van inbouwen, het FM chassis wordt bovenop het bestaande chassis gemonteerd zodat een soort "dubbeldekker" ontstaat. Via een snaarwiel en een bowdenkabel wordt de afstemcondensator gekoppeld met de bestaande afstemknop. De hierboven vermelde Erres radiotoestellen zijn al voorzien van een VHF afstemschaal.

De FM afstemmer is vrij gevoelig, Erres geeft een waarde op van 5 microVolt gemeten op de antennebus. Op een draadje van een halve meter worden dan ook verschillende zenders goed ontvangen. Bijzonder is de relatief hoge middenfrequent frequentie van 17 MHz. Hierdoor is het niet meer nodig om het antennesignaal apart af te stemmen, er wordt volstaan met een breedbandig filter dat is samengesteld uit drie afgestemde kringen.

Erres F.M. Inbouw Unit 521 - Prijs f 120,-    Dit Frequentiemodulatie Unit kan door Uw handelaar in de toestellen KY 525, KY 5265 en KY 529 worden ingebouwd, waardoor een A.M./F.M. ontvanger van format wordt verkregen.
Door eenvoudig de golfbereikschakelaar van het toestel op F.M. te plaatsen kunt u dan van de daaraan verbonden voordelen, n.l. SUBLIEME GELUIDSKWALITEIT EN UITZONDERLIJKE STORINGSVRIJHEID ten volle genieten.
Technische gegevens: Afstembereik 88 - 100 Mc/s. - 5 buizen + seleengelijkrichter. - Door toepassing van ratiodetector reeds bij zwakke signalen goede storingsonderdrukking. - Frequentie-karakteristiek recht tot 12.000 Hz. - Aansluiting voor het afstemoog van het bijbehorende radio-toestel zodat dit ook bij F.M.-ontvangst aanwijst. - Ingangsimpedantie 300 ohm, passend bij de Erres-antenne FMA 194, welke tevens voor A.M.-ontvangst kan worden gebruikt.

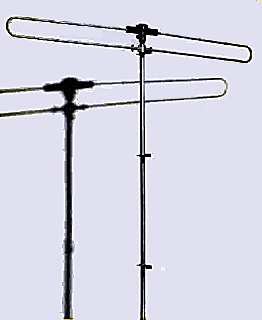

Erres antenne FMA194, tevens geschikt voor AM ontvangst

Dit toestel is in 2007 gerepareerd en in 2013 verkocht aan Tony Ouwehand.

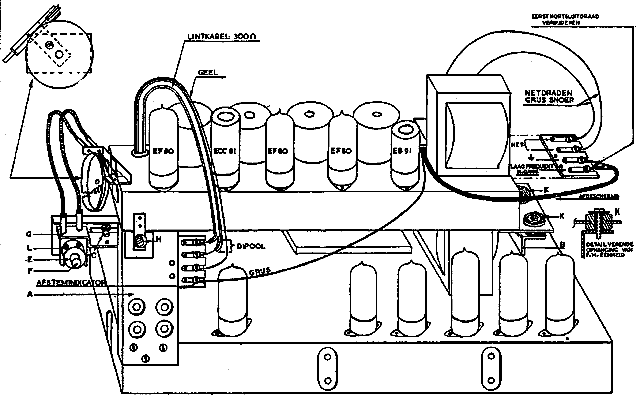

Inbouwtekening voor de Erres KY529, het FM chassis wordt bovenop het bestaande radiochassis geplaatst

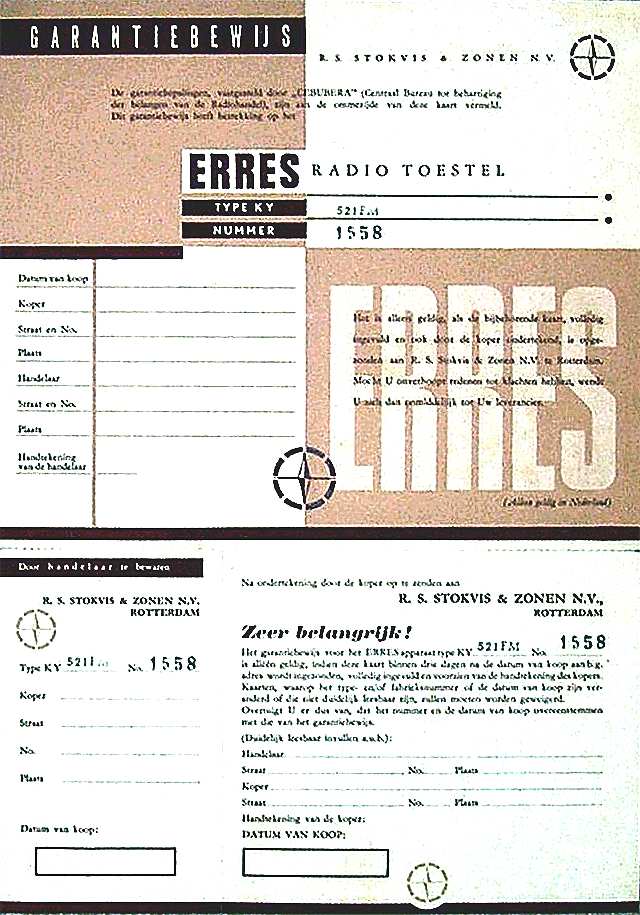

Garantiebewijs van de Erres FM521 nr. 1558


Valkenberg advertentie december 1956

SPECIFICATIES EN GEGEVENS

Merknaam

ERRES
Verkoop: R.S. Stokvis en Zonen, Rotterdam
Fabrikant: Van der Heem N.V., Den Haag

Land van herkomst Nederland
Eigennaam geen
Type FM521
Serienummer 30?
Bouwjaar 1952
Toepassing omroepontvanger
Golfbereik 87-101 MHz
Afstemming enkele afstemcondensator, verzilverd
Schalen geen, externe schaal
Schakeling hf + osc + meng + 2xmf +det
Aantal kringen
9
gevoeligheid 5 uV
Middenfrequentie 17 MHz
Antenne 300 ohm (sym)
Aantal buizen 5 plus 1 seleengelijkrichter
Type buizen Philips ECC81, EF80 (3x), EB91
Voedingsspanning 220 Volt wisselspanning 50 Hz
Gloeispanning 6,3 Volt / 1,8 A
Luidspreker geen
Chassis metaal
Frontplaat geen
Behuizing alleen chassis
Afmetingen bxhxd 33x12x6 cm
Gewicht 1,9 kg
Verkoopprijs Hfl 120
Hfl 40 (Erres FMA194 dipool antenne)
Geschatte waarde
Productieperiode 1952-1953
Seriegrootte circa 800 stuks (snr. 1260, 1395 en 1558)
Bijzonderheden losse FM inbouweenheid

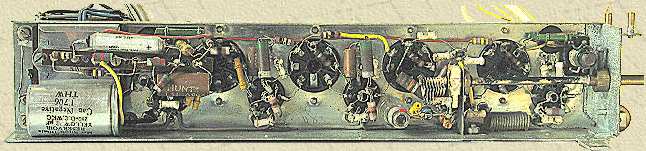

Onderkant van het chassis met afgenomen onderplaat. Van rechts naar links de VHF tuner, MF versterker, ratio detector en voeding

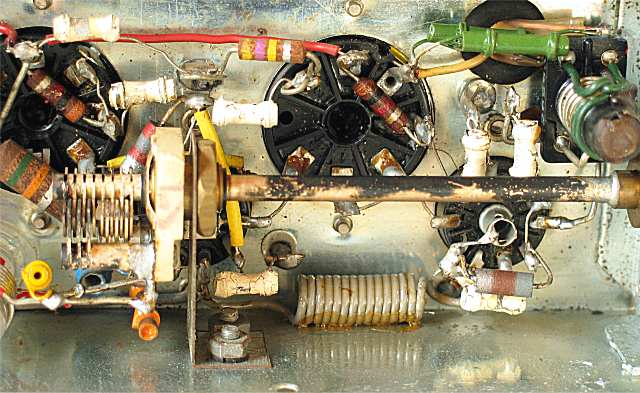

De VHF tuner in detail. Geheel rechts de antenne koppelspoel, dan de HF versterker, HF bandfilter en afstembare oscillator-mengtrap

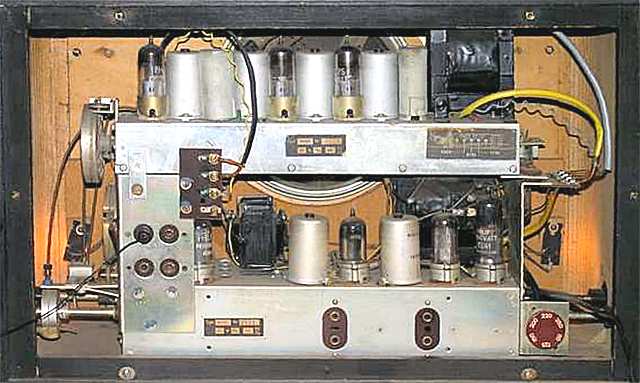

De Erres FM521 ingebouwd in een KY525 radio, past maar net

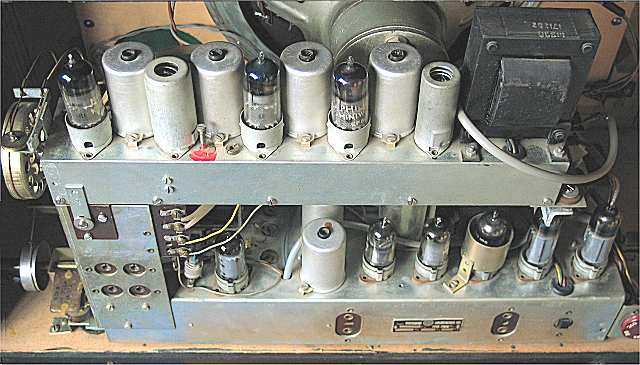

De FM521 is hier ingebouwd in een Erres KY529 radiotoestel
