ERRES KY509

Deze ERRES KY509 uit 1950 is een van de grootste en fraaiste ERRES radiotoestellen van na de oorlog. Het is een 4-bands AM apparaat, maar wel met een aantal voorzieningen die de kwaliteit van het geluid verbeteren. De gevoeligheid is normaal te noemen.


EM34 afstemoog

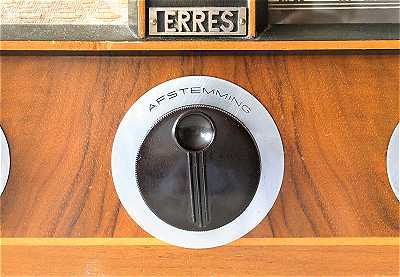

De bediening gebeurt via 5 draaiknoppen op het front, van links naar rechts Timbre, Volume/netschakelaar, Afstemmen, Selectiviteit en Golfbereik/grammofoon. De afstemknop heeft een automatische fijnregelstand, die in werking treedt door het iets terugdraaien van de knop. Erres noemde dit een "cycloïde-fijnregeling".

De selectiviteitsregeling heeft drie standen, de grootste selectiviteit wordt bereikt in de stand 1. Stand 4 van deze regelaar is voor Spraak.

De afstemschaal heeft op de LG en MG niet alleen stationsnamen, maar ook stationsnummering.

De geluidsversterker is een balanstype met een vermogen van 8 Watt. Deze is voorzien van een 9 kHz fluitfilter voor het onderdrukken van storingen veroorzaakt door een naburige zender. De forse luidspreker meet 26 cm.

In 1923 adverteert Stokvis voor het eerst in "Radio-Wereld" met een radio ontvanger, de ERRES 1. Eind 1926 wordt het assortiment uitgebreid met toestellen van Van der Heem & Bloemsma uit Den Haag.


Ir. J. Bloemsma, L.W. van der Heem en P.H.J. van der Heem

De oprichting van de firma Van der Heem en Bloemsma vindt plaats op 1 mei 1926. Oprichters zijn de radio-amateurs P.H.J. en L.W. van der Heem en Ir. J. Bloemsma. Op 22 februari 1927 plaatst Stokvis haar eerste order van 309 toestellen in zes uitvoeringen. In 1929 wijzigt de firmanaam in "N.V. Radiofabriek en Ingenieursbureau voorheen van der Heem en Bloemsma".


Luidsprekerdoek 3x3 cm

De aandelen zijn gedeeltelijk in handen van de families Van der Heem en Stokvis. Van 1930 tot in 1935 participeert ook Philips in het bedrijfskapitaal. De fabriek is gevestigd in de Stortenbekerstraat nr 177.

Dit toestel is in 2005 schoongemaakt en gerepareerd. Het was eigendom van Eric Spanjersberg. Vervangen zijn de beide gelijkrichtbuizen, een van de eindbuizen en een aantal weerstandjes en condensatoren. Ook het afstemoog en het afstemtouwtje zijn vervangen.

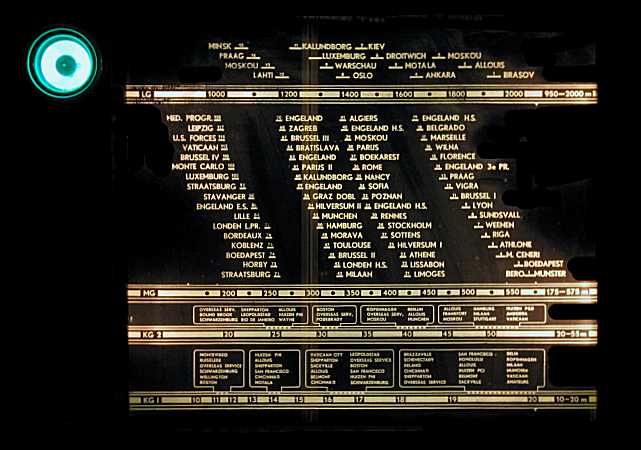

De stationsschaal heeft genummerde stationsnamen  en wordt van opzij verlicht door vier gloeilampjes

SPECIFICATIES EN GEGEVENS

Merknaam

ERRES
Verkoop: R.S. Stokvis en Zonen, Rotterdam
Fabrikant: Van der Heem N.V., Den Haag

Land van herkomst Nederland
Eigennaam geen
Type KY509
Serienummer 2175
Bouwjaar 1950
Toepassing omroepontvanger
Golfbereik LG: 1000-2000 m, MG: 185-580 m, KG1: 10–20 m, KG2: 15-55 m
Afstemming
afstemming door middel van drie gekoppelde variabele luchtcondensatoren
afstemindicator EM34
automatische fijnafstemming
Schalen horizontale glazen schaal met creme metalen wijzer, verlicht
Schakeling meng + mf + det + lf (3x)
Aantal kringen
6, gevoeligheid 25 uV
antenne bandfilter voor LG en MG
Middenfrequentie
452 KHz
bandbreedte 9, 11 of 16 kHz instelbaar
Antenne aansluiting externe antenne en aarde op achterzijde
Aantal lampen 9
Type lampen Philips ECH42, EF41, EBC41, ECC40, EL41 (2x), EM34, AZ41 (2x)
schaalverlichtingslampjes 8045D/00 (4x), 6,3 Volt-0,32 A
Voedingsspanning
110, 125, 150, 200, 220 of 250 V wisselspanning 50 Hz
80 Watt
Gloeispanning 6,3 Volt - 3,2 A plus 4 Volt - 1,4 A voor de gelijkrichters
Luidspreker
Van der Heem 260743, 26 cm, 5 ohm, snr. 011150
zwakke kast resonantie rond de 75 Hz
aansluiting voor tweede luidspreker aan achterzijde
Chassis metaal, chassisnr 0286915,  uitgangsvermogen 8 Watt, d=5%
Frontplaat luidsprekerplank met doek
Behuizing
houten kast afgewerkt met tweekleurig gelakt notenhout fineer en houten biesje ter afscheiding
bovenkant donkerbruin afgewerkt
geperforeerde kartonnen achterwand
Afmetingen bxhxd 66x36x24 cm
Gewicht 16 kg
Verkoopprijs Hfl 475
Geschatte waarde € 75
Productieperiode 1950-1951
Seriegrootte onbekend
Bijzonderheden
aansluiting grammofoon en extra luidspreker aan achterkant
ingebouwde luidspreker is uitschakelbaar
antenne bandfilter
m.f. bandbreedte in 3 standen instelbaar
automatische fijnafstemming

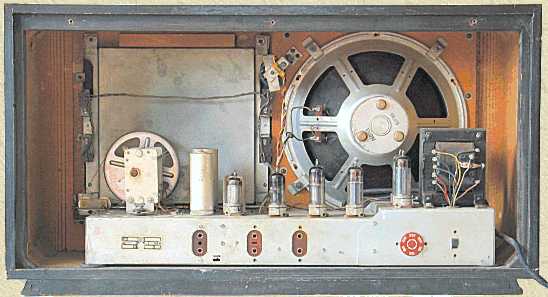

Het chassis bestaat uit twee delen, links de radio-versterker en rechts de voeding. De zichtbare buizen zijn de detector, fase-omkeer, 2 eindbuizen en 2 gelijkrichters

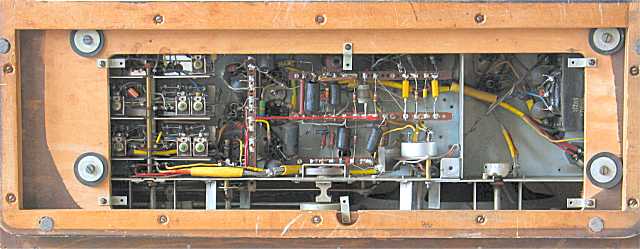

Links de antenne- en oscillatorkringen, in het midden de meng, mf, detector en versterker en geheel rechts de uitgangstrafo

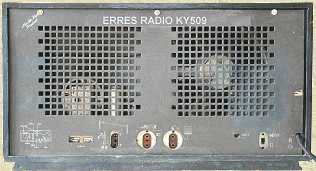

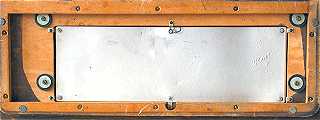

Onderkant (boven) en achterkant (rechts)
