ERRES KY513

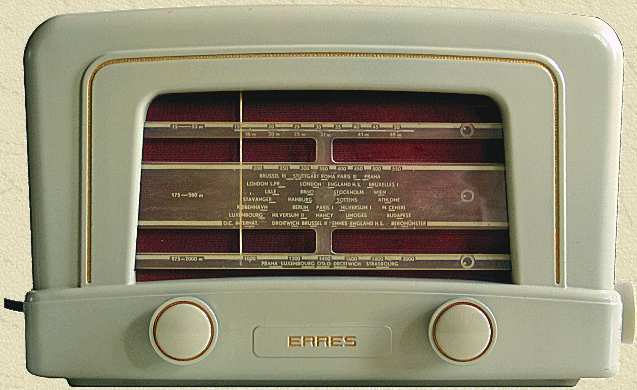

De Erres KY513 is een vrij kleine plastic tafelradio uit 1951.


Erres brochure eind 1952, met de bruine uitvoering

Het ontwerp van dit apparaat is gemaakt door Van Der Heem engineer Alexander van Gurp. Zijn opdracht was om een goedkoop Erres radiotoestel te ontwerpen.

De kast is een paar centimeter  breder dan dan gebruikelijk voor dergelijke radio-toestellen. Ook is het toestel wat ondieper. De kast is niet gemaakt van bakeliet, maar van een moderne plasticsoort: Phenoliet. Er zijn drie golfbereiken: LG, MG en KG.

De bediening bestaat uit een volume/aan-uit knop en een afstemknop, terwijl de golflengteschakelaar rechts opzij is aangebracht.

Verder is er wat meer aandacht besteed aan de koeling, zoals bekend een wat zwakker punt bij veel kleine toestellen uit begin jaren '50.

Het resultaat is een radiotoestel met een eigen "gezicht". Maar wel iets duurder in aanschaf dan het toestel van de concurrent, de Philips BX210U.

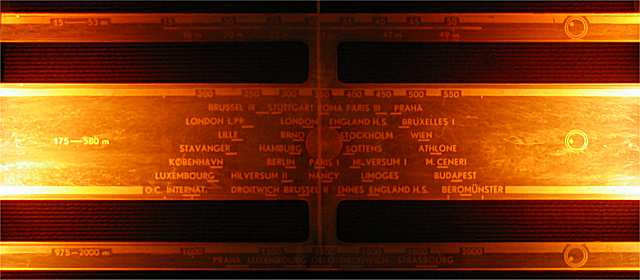

De drie schalen worden vrij royaal uitgelicht door 2 gloeilampjes


Luidsprekerdoek 3x3 cm


Erres KY5131, tropenuitvoering, met MG en 2 maal KG

In 1923 adverteert Stokvis voor het eerst in "Radio-Wereld" met een radio ontvanger, de ERRES 1. Eind 1926 wordt het assortiment uitgebreid met toestellen van Van der Heem & Bloemsma uit Den Haag.

De oprichting van de firma Van der Heem en Bloemsma vindt plaats op 1 mei 1926. Oprichters zijn de radio-amateurs P.H.J. en L.W. van der Heem en Ir. J. Bloemsma. Op 22 februari 1927 plaatst Stokvis haar eerste order van 309 toestellen in zes uitvoeringen.

In 1929 wijzigt de firmanaam in "N.V. Radiofabriek en Ingenieursbureau voorheen van der Heem en Bloemsma".


Ir. J. Bloemsma, L.W. van der Heem en P.H.J. van der Heem

De aandelen zijn gedeeltelijk in handen van de families Van der Heem en Stokvis. Van 1930 tot in 1935 participeert ook Philips in het bedrijfskapitaal. De fabriek is gevestigd in de Stortenbekerstraat nr 177.

De tropenvariant van de KY513 ontvanger is de KY5131, deze was verkrijgbaar in bruin of goudkleur en heeft een extra KG-band in plaats van de LG.

Dit toestel is in 2011 gerepareerd, het speelt uitstekend.

Op de binnenzijde van de achterwand staat de tekst "eigendom van A. van Dongen, Oss".


Tweede van links de ontwerper van de Erres KY513, Alexander van Gurp

SPECIFICATIES EN GEGEVENS

Merknaam

ERRES
Verkoop: R.S. Stokvis en Zonen, Rotterdam
Fabrikant: Van der Heem N.V., Den Haag

Land van herkomst Nederland
Eigennaam geen
Type KY513
Serienummer 2730
Bouwjaar 1951
Toepassing omroepontvanger
Golfbereik LG: 975..2000 m, MG: 175..580 m, KG: 15..53 m
Afstemming afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen horizontale plexiglazen schaal met creme metalen wijzer, verlicht
Schakeling meng + mf + det + lf (2x)
Aantal kringen 5
gevoeligheid 35 uV
Middenfrequentie 452 KHz
overall bandbreedte 11 kHz
Antenne
ingebouwde plaatantenne
aansluiting externe antenne op achterzijde
Aantal lampen 5
Type lampen Philips UCH42, UF41, UBC41, UL41, UY41
schaalverlichtingslampjes 8097D (2x), 19 Volt-0,097 A
Voedingsspanning
125 of 220 V wissel- of gelijkspanning
36 Watt
Gloeistroom 100 mA, 117 volt
Luidspreker Van Der Heem LS 130706 of British Rola 5 inch, 4 ohm, rond
Chassis
metaal
uitgangsvermogen 2,2 Watt bij 10% vervorming en 220 volt AC
Frontplaat luidsprekerplank met wijnrood doek
Behuizing
Phenolieten kast afgewerkt met beige lak en gouden biezen
ook verkrijbaar in bruin Phenoliet
geperforeerde kartonnen achterwand, tevens serviceluik
Afmetingen bxhxd 32x22x13 cm
Gewicht 3,2 kg
Verkoopprijs Hfl 207,50
Hfl 160 per 1-7-1952
Geschatte waarde 90
Productieperiode 1951-1952
Seriegrootte onbekend
Bijzonderheden kleine eenvoudige 3-bandsontvanger

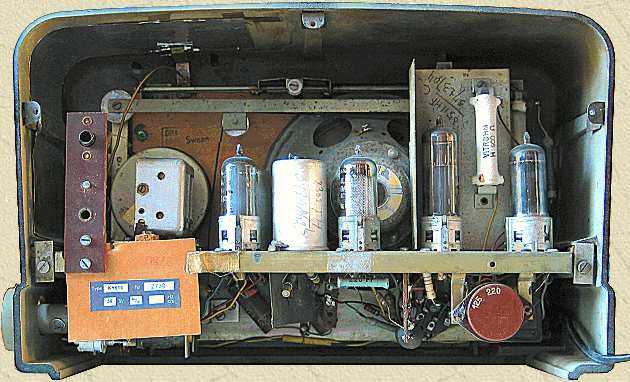

Links de plaatantenne, afstemcondensator, de mengbuis, m.f. versterker, detector en luidspreker. Rechts de warmte-geleidingsplaat met de eindbuis, een ballastweerstand en de gelijkrichter

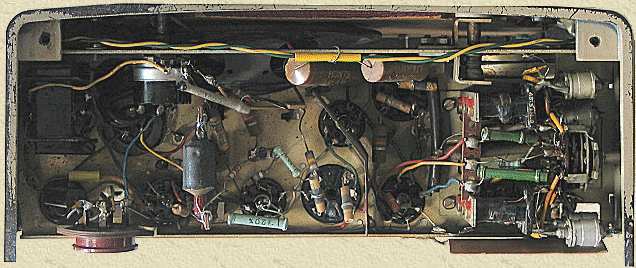

Geheel links de uitgangstrafo, spanningscaroussel en volumepotmeter, rechts het 3-bands spoelstel

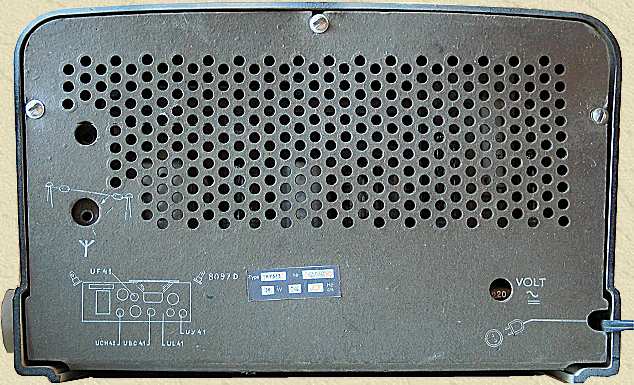

Het serviceluikje vormt een geheel met de achterwand
