ERRES KY529FM

Deze Erres KY529 uit 1952 is de opvolger van het topmodel KY509 uit 1950. Dit exemplaar is uitgerust met de FM inbouweenheid Erres FM521 die bovenop het radiochassis wordt gemonteerd.


EM34 afstemoog

De bediening gebeurt via 4 draaiknoppen op het front en 2 opzij. Van links naar rechts Volume/netschakelaar, Lage tonen, Hoge tonen en Afstemmen. Links opzij zit de bandbreedteschakelaar (3 standen), rechts de golfbereikschakelaar met Grammofoon stand. Er kan op 6 golfbereiken worden afgestemd, waaronder de Visserijband en de FM band.

De geluidsversterker is een balanstype met een vermogen van 9 Watt. De forse luidspreker meet 26 cm.

In 1923 adverteert Stokvis voor het eerst in "Radio-Wereld" met een radio ontvanger, de ERRES 1. Eind 1926 wordt het assortiment uitgebreid met toestellen van Van der Heem & Bloemsma uit Den Haag.


Eind 1952 presenteert het Van der Heem ontwikkelteam de Erres KY529

De oprichting van de firma Van der Heem en Bloemsma vindt plaats op 1 mei 1926. Oprichters zijn de radio-amateurs P.H.J. en L.W. van der Heem en Ir. J. Bloemsma. Op 22 februari 1927 plaatst Stokvis haar eerste order van 309 toestellen in zes uitvoeringen. In 1929 wijzigt de firmanaam in "N.V. Radiofabriek en Ingenieursbureau voorheen van der Heem en Bloemsma". De aandelen zijn gedeeltelijk in handen van de families Van der Heem en Stokvis. Van 1930 tot in 1935 participeert ook Philips in het bedrijfskapitaal. De fabriek is gevestigd in de Stortenbekerstraat nr 177.


Luidsprekerdoek 3x3 cm


De werking van dit toestel is op veel punten verbeterd ten opzichte van het twee jaar oudere ontwerp van de KY509. De AM gevoeligheid is hoger, de bandbreedteregelaar werkt beter en de dubbele toonregeling is een stap vooruit. Het geluid is zelfs op de AM zeer goed. De hoge tonen klinken voortreffelijk (16 kHz), en het laag is zuiver en strak dankzij de balansversterker en de ruime luidspreker. Interferentie met een naburig AM kanaal wordt voorkomen via een ingebouwd 9 kHz fluitfilter.

Dit toestel is in 2007 gerepareerd. In 2013 is het verkocht aan Tony Ouwehand.


Erres reclame "Ruimtelijke weergave" 1952

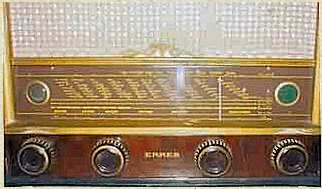

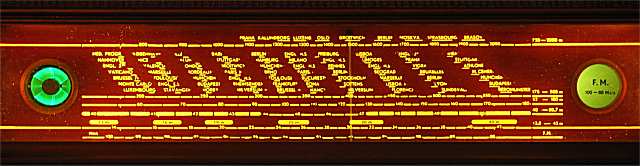

De stationsschaal wordt van opzij aangestraald door twee gloeilampjes. Links het afstemoog, rechts de indicator voor het golfbereik


De latere versie van de Erres KY529 heeft een ander luidsprekerdoek, en een goudkleurig ornament vlak boven de afstemschaal. Ook zijn de sierlatjes anders gevormd en zijn de knoppen voorzien van ribbels.




1953, met de ribbelknoppen

SPECIFICATIES EN GEGEVENS

Merknaam

ERRES
Verkoop: R.S. Stokvis en Zonen, Rotterdam
Fabrikant: Van der Heem N.V., Den Haag

Land van herkomst Nederland
Eigennaam geen
Type KY529
Serienummer 1640
Bouwjaar 1953
Toepassing omroepontvanger
Golfbereik LG: 720-2000 m, MG: 175-585 m, KG1: 13,542 m, KG2: 40-50,7 m, KG3: 52-180 m, FM: 87,5-100 MHz (optioneel)
Afstemming
afstemming AM door middel van drie gekoppelde variabele luchtcondensatoren, FM via 1 luchtcondensator
afstemindicator EM34
vliegwielafstemming
Schalen horizontale glazen schaal met creme metalen wijzer, verlicht
Schakeling meng + mf + det + lf (3x)
Aantal kringen
6, gevoeligheid 10 uV
antenne bandfilter voor LG en MG
Middenfrequentie
450 kHz
bandbreedte 8.5, 12 of 16 kHz instelbaar
Antenne aansluiting FM/AM externe antenne en aarde op achterzijde
Aantal lampen
7
12 met FM unit
Type lampen Philips ECH42, EAF42, EBC41, ECC40, EL41 (2x), EM34
schaalverlichtingslampjes 8045D/00 (3x), 6,3 Volt-0,32 A
zekeringlampje 8045D/00

FM inbouwunit type FM521: Philips ECC81, EF80 (3x), EB91

Voedingsspanning
110, 125, 150, 200, 220 of 250 V wisselspanning 50 Hz
60 Watt
Gloeispanning 6,3 Volt - 3,8 A
Luidspreker
Van der Heem 260743, 26 cm, 5 ohm
aansluiting voor tweede luidspreker aan achterzijde
Chassis metaal, uitgangsvermogen 9 Watt, d=5%
Frontplaat luidsprekerplank met doek
Behuizing
houten kast afgewerkt met tweekleurig gelakt notenhout fineer en biesje ter afscheiding
geperforeerde kartonnen achterwand
Afmetingen bxhxd 63x39x26 cm
Gewicht 16,5 kg incl. FM unit, 14,6 kg zonder FM
Verkoopprijs
prijs Hfl 495
met FM Hfl 595
Geschatte waarde 75
Productieperiode 1952-1955
Seriegrootte onbekend
Bijzonderheden
aansluiting grammofoon en extra luidspreker aan achterkant
ingebouwde luidspreker is uitschakelbaar
antenne bandfilter
m.f. bandbreedte in 3 standen instelbaar

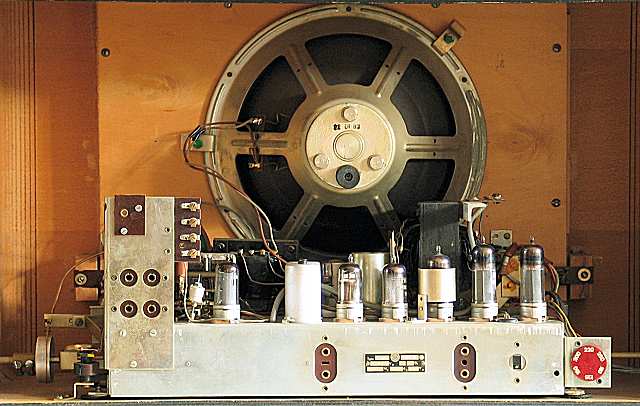

Standaard chassis zonder FM521. Links de aansluitstrip met antennebussen, midden de m.f. versterker en de luidspreker, rechts de l.f. versterker. Geheel links naast het chassis is het fluitfilter vastgezet op de kastbodem. Dit dient om interferentie met een naburig AM kanaal te voorkomen

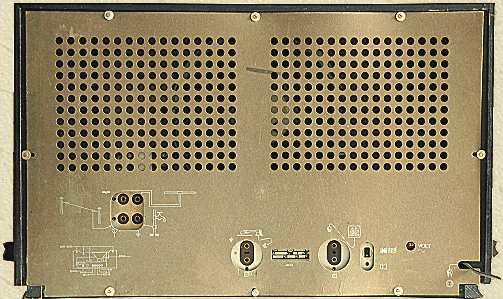

Aan de achterkant zitten links de aansluitbussen voor FM dipoolantenne, AM lange draadantenne en aarde. In het midden de grammofoonaansluiting en rechts de aansluiting voor een extra luidsprekerbox plus schakelaar

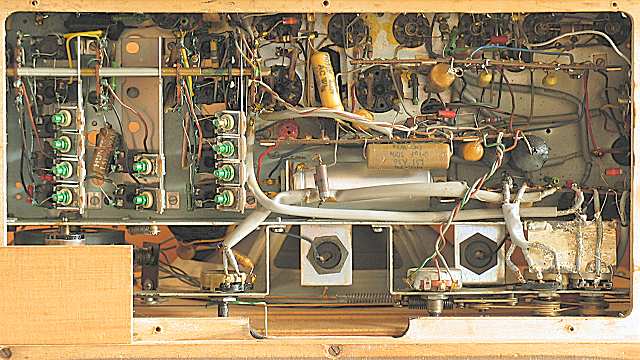

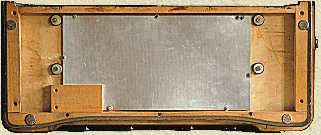

Het serviceluikje geeft toegang tot vrijwel alle onderdelen en afregelpunten. Links het h.f. deel, midden de m.f. versterker en voedingselco's en rechts weer de l.f. versterker

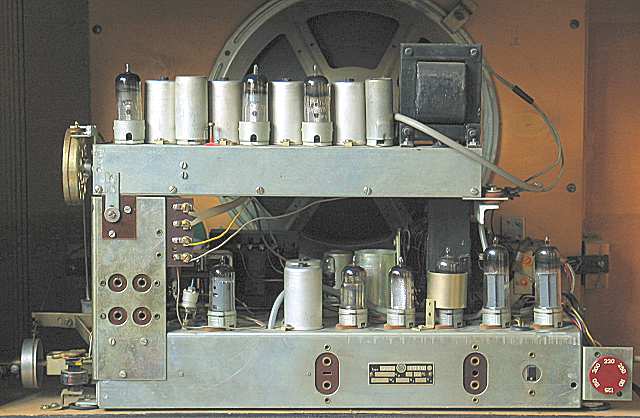

De Erres FM521 FM unit staat boven op het KY529 chasssis. Deze dubbeldekker telt in totaal 12 buizen en 2 seleen gelijkrichtcellen.


Erres KY529


Erres FM521
