ERRES PS20

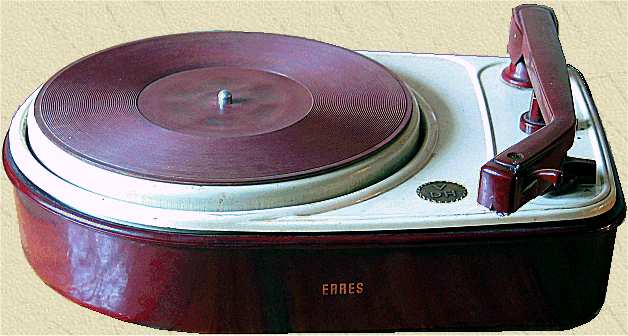

De ERRES PS20 platenspeler op kunststof sokkel van eind 1957 heeft 3 snelheden, en is bedoeld om aan te sluiten op een radiotoestel.

Onder de toonkop zit de knop voor het instellen van de snelheid, daarachter is de  knop van het ruisfilter aangebracht met drie standen (hoog, midden of laag).  Het gewenste saffier kan worden gekozen met een instelknop op de arm.

Deze platenspeler is de eerste die Van der Heem maakte. Het toestel biedt, behalve het ruisfilter, niet zo veel extra's ten opzichte van b.v. de Philips AG2140. Het is dan ook maar vrij kort in produktie geweest, in 1958 verscheen een nieuw en veel luxer model.

Meestal werd het VdH-merk niet prominent gebruikt op Erres produkten, maar bij deze grammofoon is het nadrukkelijk aanwezig. Ook op de bovenkant van de toonkop zit nog een VdH merkje.


Erres PS30


Erres PS40

Het toestel doet verder wat het moet doen, zowel 78-toeren platen als platen met een microgroef kunnen er prima mee worden afgespeeld.

Naast de Erres PS20 werd deze grammofoon ook geleverd als onderzetmodel (PS30) en als koffergrammofoon (PS40).
Erres PS20

SPECIFICATIES EN GEGEVENS

Merknaam

ERRES
Verkoop: R.S. Stokvis en Zonen, Rotterdam
Fabrikant: Van der Heem N.V., Den Haag

Land van herkomst Nederland
Eigennaam
Type PS20
Serienummer 9574
Bouwjaar 1958
Toepassing grammofoon
Draaisnelheid 33 1/3, 45 en 78 t/min
Plaatdiameter max. 30 cm
Arm
plastic arm
naalddruk 12 gram
Element
Elac KST9 kristalelement, tot 15.000 Hz
in de jaren '70 zijn door Philips nog service elementen en -naalden geleverd
Aantal buizen geen
Type buizen n.v.t.
Voedingsspanning 110..125 volt of 220..240 volt AC, 50 Hz, 9 Watt
Luidspreker geen
Chassis
Van der Heem 3-snelheden dek type PS10
9 Watt asynchroonmotor
dubbele aanloopcondensator 2x 0,5 uF
aandrijving op de binnenkant van de draaitafel via 3-voudige poelie en rubberwiel
stalen draaitafel 20 cm, 540 gram
bruine rubberen mat
Behuizing plastic sokkel, donkerrood
Afmetingen bxhxd 30x12x22 cm
Gewicht 2,5 kg
Verkoopprijs Hfl  PS10, los dek
Hfl  PS20, op sokkel
Hfl  PS30, in onderzetkast
Hfl  PS40, in koffer
Geschatte waarde
Productieperiode 1957-1958
Seriegrootte onbekend
Bijzonderheden
los opvulschijfje voor 45-toeren platen
automatische afslag
ingebouwd ruisfilter met 3 standen

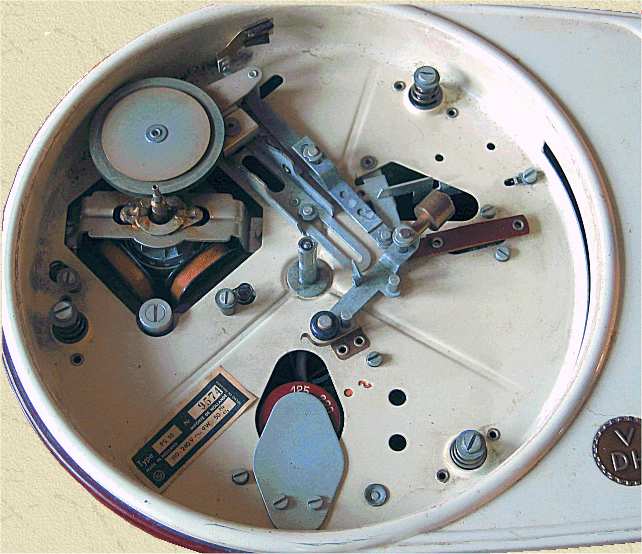

Onder de stalen draaitafel vind je de motor, het tussenwiel, de spanningscaroussel en het mechanisme voor de automatische afslag

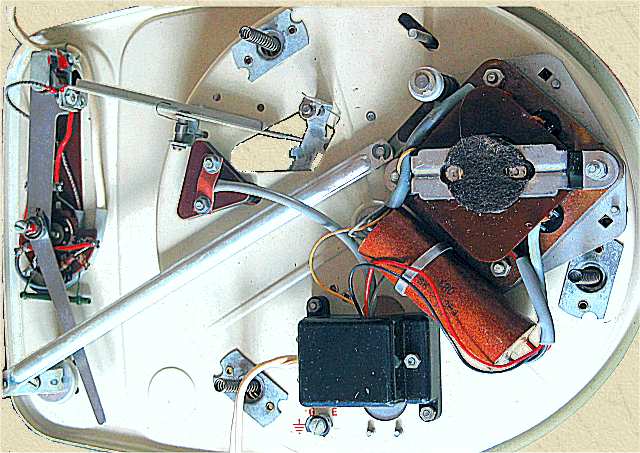

De onderkant van het Van der Heem PS10 dek. Links de automatische afslag en de schakelaar van het ruisfilter, rechts de aandrijfmotor met de aansluitdoos. De drie schroefveren waarmee het dek op de plint is gemonteerd zijn ook zichtbaar
