Grundig AS4 AM/FM Generator |
|
|
Deze Grundig AS4 h.f. generator uit 1969 is geschikt voor de afregeling
van de meeste normale radio ontvangers. Het frequentiebereik loopt van 110
kHz tot 115 MHz.

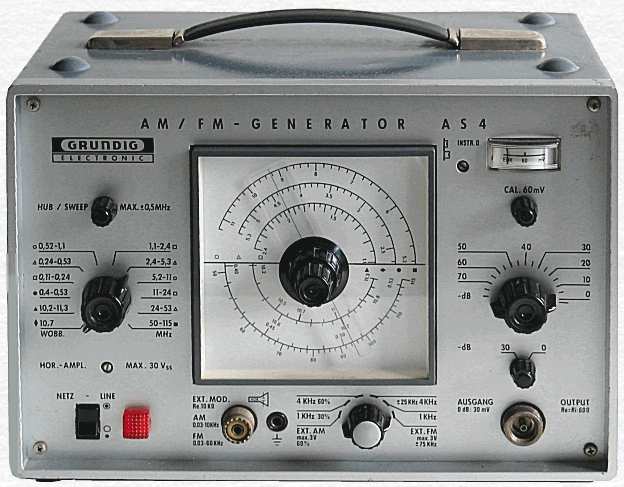

Er zit een duidelijke schaal met fijnregeling op waarmee de frequentie nauwkeurig is in te stellen. Het h.f. signaal kan AM worden gemoduleerd (1 of 4 KHz). Het h.f. signaal wordt aangeboden op een niveau van circa 30 mV, en kan via een ingebouwde verzwakker worden verzwakt. Als extra is het mogelijk om met deze generator te "wobbelen", hierbij kan de doorlaatcurve van 10,7 MHz m.f. versterkers worden zichtbaar gemaakt op het scherm van een oscilloscoop. De sweepbreedte kan maximaal 500 kHz bedragen, een aansluiting voor de X-versterker van de scoop is aanwezig (maximaal 30 volt).
Verder is een metertje aanwezig waarmee de uitgangsspanning
kan worden gecalibreerd.
Max Grundig (1908-1989) richt in 1930
"Radio-Vertrieb Fürth, Grundig & Wurzer (RVF)" op, een
radiozaak met werkplaats. Het bedrijf maakt ook transformatoren en
spoelen.Gedurende de 2e wereldoorlog fabriceert men in Vach
transformatoren, elektrische ontstekers en besturingen voor V-raketten.

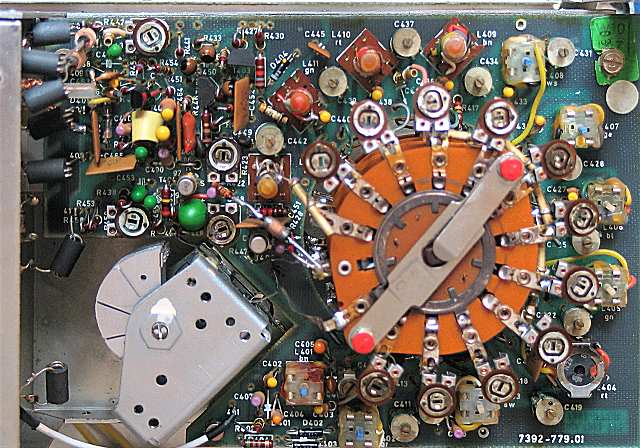

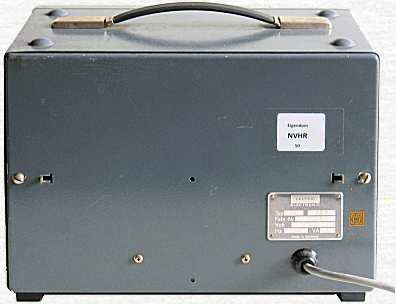

Vanaf 18 mei 1945 kan Grundig weer in Fürth gaan produceren. Naast de transformatoren maakt men de buizentester "Tubatest" en het foutzoekapparaat "Novatest". In 1946 volgt het radio-bouwpakket "Heinzelmann". In 1947 wordt een nieuwe fabriek gebouwd, in 1948 wordt de Superhet ontvanger "Weltklang" geïntroduceerd. In hetzelfde jaar wordt het bedrijf omgezet in de Grundig-Radiowerke GmbH. In 1949 volgt de eerste Duitse draagbare radio "Grundig-Boy" en de eerste Musikschrank, de 988W. Het marktaandeel in West Duitsland van Grundig is dan al 20%. In 1951 wordt gestart met bandrecorders, in 1952 met televisie ontvangers. In 1955 is Grundig de grootste bandrecorder fabrikant ter wereld. De generator is geheel afgeschermd en voorzien van een controlelampje. Het toestel is eigendom van de NVHR, en is in 2010 gerepareerd. Hierbij is een zekering schoongemaakt, en is een breuk in een van de printplaten hersteld. |
SPECIFICATIES EN GEGEVENS
| Merknaam | Grundig-Radiowerke GmbH, Furth
(Bay.) |
||||||||||||
| Land van herkomst | Duitsland | ||||||||||||
| Eigennaam | AM/FM Generator | ||||||||||||
| Type | AS4 | ||||||||||||
| Serienummer | 1066 | ||||||||||||
| Bouwjaar | 1969 | ||||||||||||
| Toepassing | afregelen van radio ontvangers | ||||||||||||
| Aantal transistors | 11 | ||||||||||||
| Type transistors | AF139 (4x), BC108 (4x), AFY11 (2x), AD163 | ||||||||||||
| Voedingsspanning | 110 / 220 volt, 40/60 Hz, 5 Watt | ||||||||||||

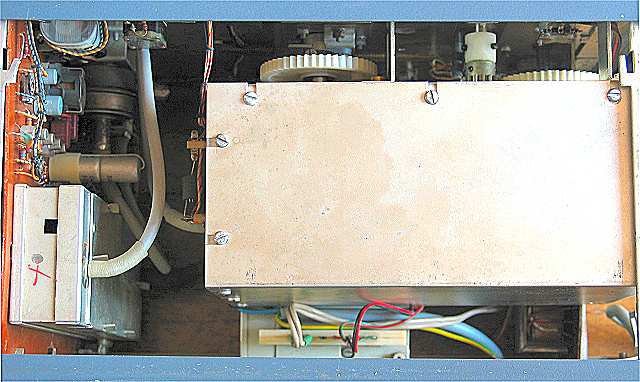

| Chassis |
|
||||||||||||
| Behuizing | metaal, gespoten | ||||||||||||
| Afmetingen bxhxd | 30x21x18 cm | ||||||||||||
| Gewicht | 7 kg | ||||||||||||
| Verkoopprijs | Hfl | ||||||||||||
| Geschatte waarde | € 25 | ||||||||||||
| Productieperiode | 1969-1971 | ||||||||||||
| Seriegrootte | onbekend | ||||||||||||
| Bijzonderheden | service h.f. generator met wobbel optie 10,7 MHz |
|
|
 |
 |
 |
 |
