Harophone WP Tweekringer

Dit radiotoestel van het merk Harophone is een tweekrings ontvanger uit de periode 1929-1930.

Het schema van de Harophone WP is vrijwel gelijk aan dat van toestellen gebouwd met het Waldorp bloksysteem. Het verschil met de bouwdozen zit voornamelijk in de afstemknoppen. Bij de bouwdozen zijn dit opgebouwde knoppen met een ingebouwde fijnregeling, bij het WP toestel wordt een vlakke inbouwconstructie toegepast van Waldorp met twee verlichte schaalvensters.

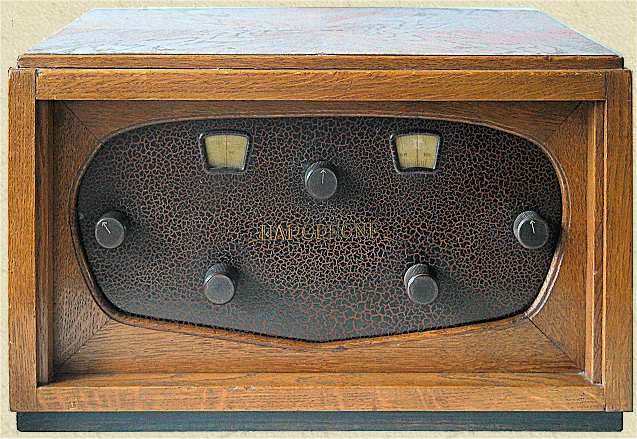

De frontplaat van deze Harophone is gelijk aan die van het oorspronkelijke 3-lamps Waldorp wisselstroomtoestel uit 1929


Het Waldorp wisselstroomtoestel uit 1929 is de voorloper

Het toestel is nog niet voorzien van Philips licentiestickers, het gaat om een vroege uitvoering uit 1929. Als l.f. koppeltrafo is een Philips 4003 gemonteerd.

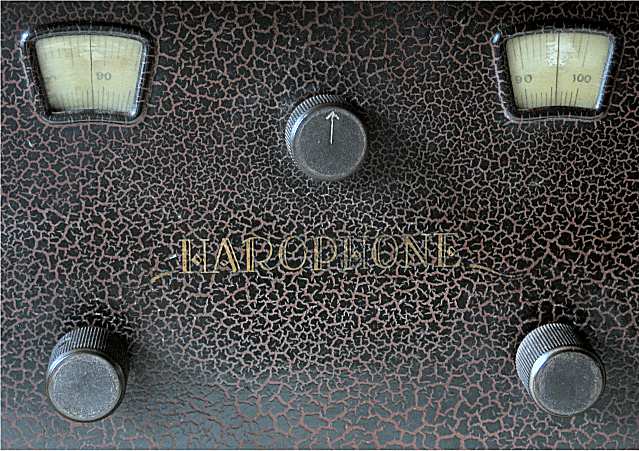

De vijf draaiknoppen zijn voor Volume, Primaire afstemming, Golfbereik, Secondaire afstemming en Terugkoppeling. Er zijn aan de achterkant aansluitingen aanwezig voor de netspanning, Antenne (3x), Aarde, Luidspreker en Grammofoon (plugsysteem).

Harophone is een merk van de Haagsche Radio Onderneming (HARO), Smitsstraat 153, Den Haag. In Amsterdam wordt Harophone vertegenwoordigd door de Amsterdamsche Radio-Onderneming, in Friesland door Radio-Technisch Bureau F. Hofenk te Leeuwarden.

Harophone verkoopt radiotoestellen in de periode 1926 tot 1931. Op technisch gebied werkt men samen met Radio-Technisch Bureau Broadcast, vanaf 1929 vooral met Waldorp. Na 1931 komen de prijzen van radiotoestellen in Nederland onder druk te staan, vooral door toedoen van Philips. Hierdoor is er op dit gebied geen toekomst meer weggelegd voor het Harophone merk.

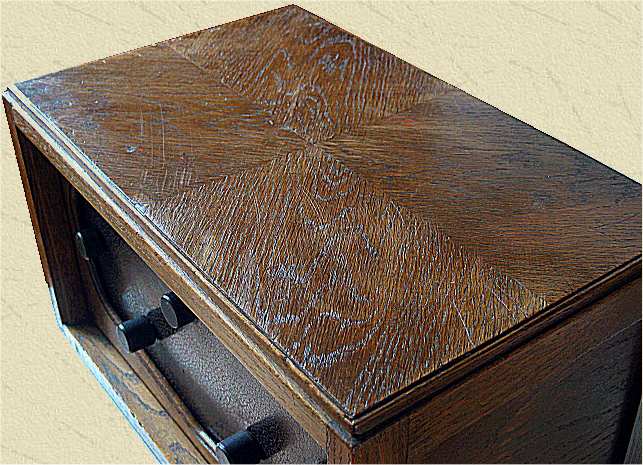

De bovenzijde van de kast is uitgevoerd met gespiegeld eikenfineer in 4 kwadranten

De firma Waldorp produceert in de periode 1929-1931 veel onderdelen en radiotoestellen voor verkoop door derden. Voorbeelden hiervan zijn diverse Harophone, Ronofoon, Crystalphone, Okaphone en Magnavox toestellen. Na 1931 komt de nadruk te liggen op toestellen die onder het eigen Waldorp merk worden verkocht.


Leeuwarder Courant, jan 1929

Het toestel is in 2015 schoongemaakt, hierbij zijn 3 blokcondensatoren van een nieuwe inhoud voorzien wegens lek (bedankt John!).

SPECIFICATIES EN GEGEVENS

Merknaam Harophone (Haagsche Radio Onderneming)


Fabrikant: Waldorp, Den Haag
Land van herkomst Nederland
Eigennaam geen
Type WP (Wisselstroom met ingebouwd Plaatstroomapparaat)
Serienummer 50481
Bouwjaar 1929
Toepassing omroepontvanger
Golfbereik 200..400, 300..600 en 1000..2000 m
Afstemming tweeknops afstemming door middel van twee  variabele luchtcondensatoren
Schalen 2 verlichte schaaltjes, elk 180 graden met vaste wijzer.
Schakeling hf +det + lf
Aantal kringen 2
Middenfrequentie geen
Antenne drievoudige aansluiting voor externe antenne en aarde
Aantal buizen 4
Type buizen E442, E424, C443, 506 of equivalent
schaallampje 6 volt - 2,5 W
Voedingsspanning
125 of 220V wisselspanning, 50 Hz
anodezekering: Osram FS lampje 40 mA
Gloeispanning 4 volt - 2,5 A, en 4 volt - 1 A (gelijkrichter)
Luidspreker spanningsvrije aansluiting voor hoogohmige luidspreker
Chassis
metalen Waldorp 4-lamps WP chassis, nr. WP1829
uitgangsvermogen 2,5 Watt
Behuizing eikenhouten kast met bruin craquelé gelakte frontplaat
Afmetingen bxhxd 47x28x28 cm
Gewicht 13 kg
Verkoopprijs Hfl 250
Geschatte waarde € 250
Productieperiode 1929-1930
Seriegrootte onbekend
Bijzonderheden
bovenkant kast gespiegeld fineer in 4 kwadranten
spanningsvrije luidsprekeraansluiting
grammofoonaansluiting via een telefoonplug

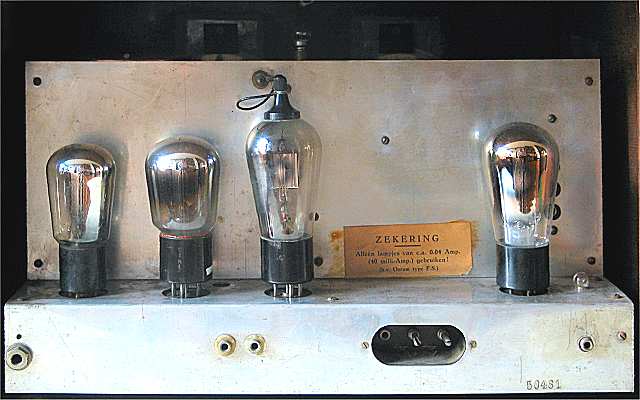

Aan de achterzijde van het toestel zijn de vier buizen zichtbaar: de detector-, eind-, h.f.- en de gelijkrichtbuis. Geheel rechts de anodezekering. Verder de aansluitingen voor de grammofoon, de luidspreker, de netspanning en de aarde. Rechts achter de gelijkrichtbuis zitten de drie antennebussen

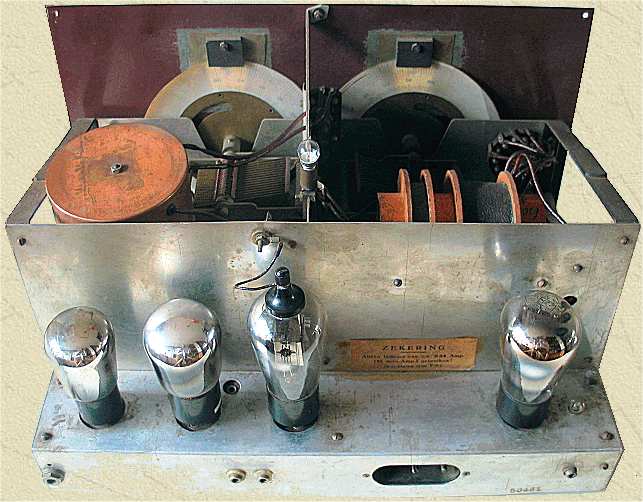

Achter het metalen schot staan de afstemmiddelen opgesteld, twee fors uitgevallen draaibare luchtcondensatoren, een antennespoel met een aantal aftakkingen plus twee draaischakelaars en een afgeschermde detectorspoel met een terugkoppelwikkeling en -condensator.

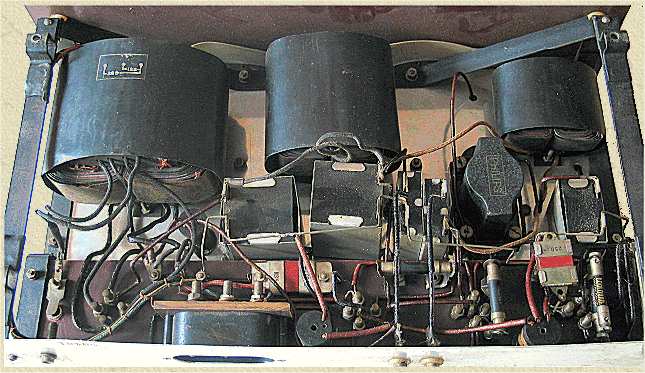

Onder het chassis zijn twee transformatoren gemonteerd plus twee smoorspoelen. Verder vijf blokcondensatoren en nog wat kleinere onderdelen

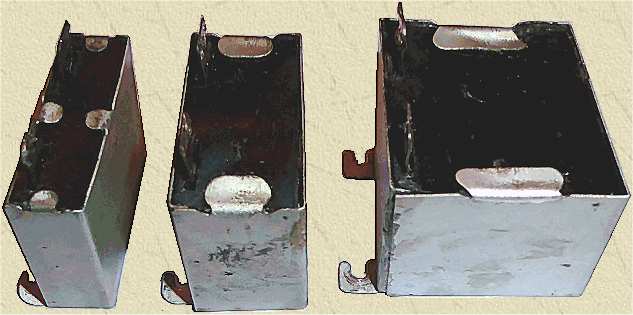

Drie lekke Detah blokcondensatoren zijn hier voorzien van een nieuw binnenwerk (1, 2 resp 4 uF, 500 V)
