Militaire buizentester TV 3001/U - AVO 160

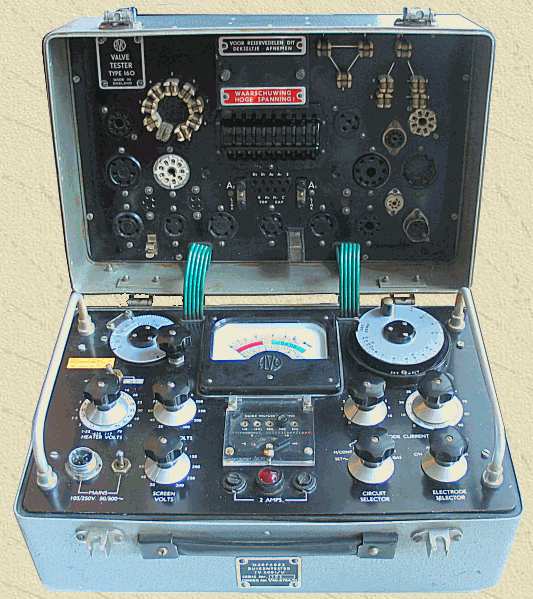

Deze buizentester uit 1957 is afkomstig van het Nederlandse leger. Het gaat om een vrij compact en draagbaar meetinstrument in een afsluitbare aluminium behuizing. Behalve de gebruikelijke kortsluit- en gastest is het mogelijk om versterkerbuizen te testen op steilheid bij anodespanningen tot 400 volt en stromen tot 100 mA. Verder kan een emissietest (1 tot 120 mA) worden gedaan op diodes en kunnen afstemogen en kleine zendbuizen worden getest.

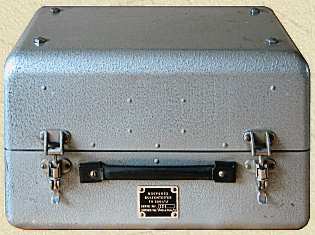

De aluminium koffer van de TV3001

Er zijn 22 buisvoetjes gemonteerd zodat vrijwel alle gangbare buizen kunnen worden doorgemeten. De latere en specifiek voor televisie bedoelde buizen zoals PL500 en varianten kunnen niet worden gemeten. Naast de gebruikelijke Amerikaanse voeten voor UX4, UY5, UX6, UX7, octal, loctal, noval en 7-pens miniatuur buizen is het mogelijk om B4/5, B7, B9, P, Mazda Octal, SM4, SM5, SM7, rimlock, magnoval, 3-draads in-line en drie soorten zendbuizen met meskontakt in te steken. Een topaansluiting is aanwezig.

De noodzakelijke verbindingen worden gelegd met behulp van een rolschakelaar die bestaat uit 9 segmenten, elk met 10 standen. Deze rolschakelaar is, net als de buisvoeten, in de deksel gemonteerd. Elke spanning heeft zijn eigen duimwiel waarmee voor een verbinding naar een specifieke buispen kan worden gekozen.


De buisvoeten en de duimwielschakelaar zitten in de deksel. In deze deksel is tevens een doosje met lampjes en zekeringen gemonteerd

De mogelijke 9 spanningen zijn de gloeispanning (2x), de roosterspanning, anodespanning (2x), diodespanning (2x) schermroosterspanning, en een externe spanning. Daarnaast is een 4-standen schakelaar aanwezig om afwijkingen van de netspanning te kunnen compenseren en twee functie draaischakelaars. Het meetresultaat wordt uitgelezen op een draaispoelmeter (schaal 0...100 uA, 0,1...1 mA/V, 0...25 Mohm en REPLACE-?-GOOD), en voor wat betreft de steilheid op een automatisch terugdraaiende instelschijf. De biaswaarde en de anodestroom kunnen traploos worden ingesteld. Verder zijn draaischakelaars aanwezig voor het instellen van de anode- en schermroosterspanning (tot 400 resp. 300 volt) en een grof- en fijninstelling voor de anodestroom (0,5 tot 100 mA). Voor het testen van diodes is een anodestroom van maximaal 120 mA beschikbaar.


Draaischijf voor het instellen van de steilheid, hier in de ruststand. Door de schijf in de Set Zero positie te draaien kan de anodestroom van de te testen buis nauwkeurig worden gecompenseerd m.b.v. de knoppen voor de anodestroom en/of die van de negatieve roosterspanning. Wanneer de schijf voorbij het Set Zero instelgebied wordt gedraaid wordt een hulpspanning op het stuurrooster gezet en kan de hierdoor veroorzaakte verandering van de anodestroom naar keuze worden uitgelezen via de draaischijf of direct op de draaispoelmeter links

De feitelijke steilheidsmeting wordt gedaan door eerst de anodestroom te compenseren. Vervolgens wordt met behulp van de instelschijf de stuurspanning van de buis iets gewijzigd. De hieruit voortvloeiende varandering in de anodestroom is een maat voor de steilheid, en kan direct in mA/volt worden uitgelezen op de instelschijf. Een beetje omslachtige methode, maar na enige oefening goed bruikbaar.

Het apparaat is ontworpen door de Britse firma AVO Ltd. Het gaat om een voor gebruik door het Nederlandse leger aangepaste AVO Valve Tester type CT160.

Deze AVO tester heeft als voordeel dat je er vrijwel alles mee kunt meten. Zonodig kan je er komplete buiskarakteristieken mee mee samenstellen. Bij gebruik als servicetester schiet het apparaat echter enigzins z'n doel voorbij.

In de praktijk is de bediening wat ongemakkelijk. Voor professioneel gebruik is dit wellicht nog acceptabel, maar bij gebruik door hobbyisten levert de bediening niet zelden problemen op.  Bij steile buizen is het soms lastig om de anodestroom precies op nul in te stellen.

The Automatic Coil Winder & Electrical Equipment Co. (ACWEECO, later AVO Ltd.) is opgericht in 1923 in Londen. Behalve wikkelmachines maakt men een voltmeter met verschillende meetbereiken ontworpen door de Schot Donald Macadie. Dit wordt de latere AVO meter. In 1930 verhuist de fabriek van Rochester Row naar Vauxhall Bridge Road. In 1957 wordt de naam van het bedrijf gewijzigd in AVO Ltd. Taylor Instruments wordt opgekocht. AVO verhuist in 1966 naar een groter gebouw in Dover. Vervolgens wordt AVO, samen met de bedrijven van de Britse Metal Industries Group, overgenomen door Thorn. In 1987 volgt een management buy-out, het bedrijf maakt dan onderdeel uit van Megger Instruments Ltd.

Dit meetapparaat is in 2011 nagekeken, het is eigendom van Thijs Moerman. Hierbij is de speciale draadgewonden bias potmeter vervangen (deze was niet meer aanwezig en waarschijnlijk doorgebrand)  en afgesteld, en is de instelschijf afgesteld. Ook is een doorgebrande meetweerstand vervangen. Vervolgens  is het toestel gecalibreerd.
De bevestigingsbouten voor het chassis hebben een verkeerde schroefdraad, dit moet nog worden hersteld.

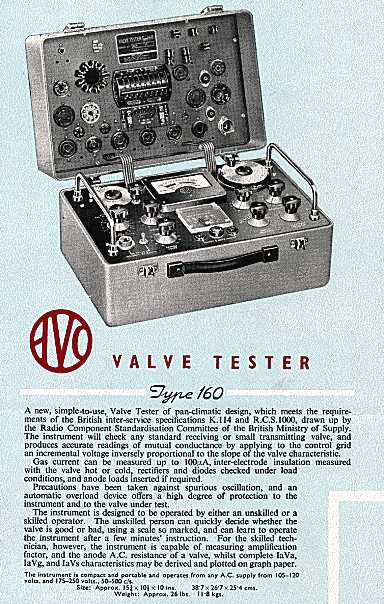

Folder AVO 160

SPECIFICATIES EN GEGEVENS

Merknaam

Fabrikant: The Automatic Coil Winder & Electrical Equipment Co. AVO Ltd., Londen

Land van herkomst Verenigd Koninkrijk
Eigennaam Buizentester
Type TV3001/U
Serienummer 121
Bouwjaar 1960
Toepassing steilheidsmeter voor elektronenbuizen
Aantal buizen 2
Type buizen UX4, UY5, UX6, UX7, octal, loctal, noval, 7-p min, B4/5, B7, B9, P, Mazda Octal, SM4, SM5, SM7, rimlock, magnoval, 3-draads in-line en drie soorten zendbuizen met meskontakt
intern: Mullard CV140 (2x)
schaallampen: Osram 200 V-15 W E15 rood, Osram 6 V - 2 W E10
Voedingsspanning 105..120 of 175..250 volt wisselstroom, 50-500 Hz, 50 Watt
zekeringen 2x 2A (glas 32 mm)
Gloeispanning 0.62, 1.2, 1.4, 2, 2.5, 3, 4, 4.5, 5, 5.7, 6.3, 7.5, 10, 11, 12.6, 13, 15, 16, 18, 20, 23, 25, 28, 30, 35, 40, 45, 48, 55, 70, 80, 117 volt
intern 6,3 V/0,6 A
Bereik
roosterspanning 0...-40 V
schermroosterspanning 20, 40, 60, 75, 90, 100, 125, 150, 200, 250, 300 V
anodespanning 20, 40, 60, 75, 90, 100, 150, 200, 250, 300, 400 V
anodestroom versterkerbuizen 1..100 mA continue
anodestroom gelijkrichters 1, 5, 15, 30, 60, 120 mA
steilheidsbereik 1..20 mA/V
Chassis alle onderdelen zijn gemonteerd op frontplaat met chassis en op de dekselplaat
Behuizing
aluminium koffer, grijze hamerslaglak
draagbeugel
reserveonderdelen (lampjes en zekeringen) in dekseldoosje
Afmetingen bxhxd 39x25x27 cm
Gewicht 12 kg
Verkoopprijs
Geschatte waarde
Productieperiode 1957-1974
Seriegrootte circa 300
Bijzonderheden
lekmeting mogelijk bij koude en hete buis
steilheidmeting via compensatie schakeling
breed instelbereik

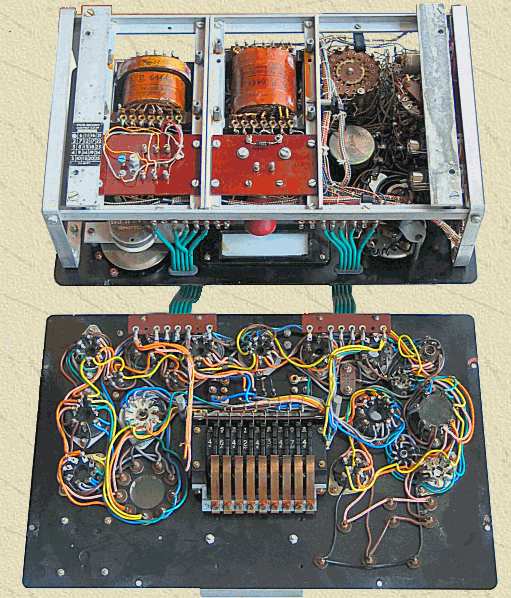

De onderdelen zijn gemonteerd op het chassis en op de dekselplaat. Het chassis en de delselplaat zijn verbonden via twee groene platte kabels. Op het chassis zijn onder meer de twee nettrafo's zichtbaar, de foto van de dekselplaat toont de 9-voudige duimwielschakelaar en de bedrading van de buisvoeten

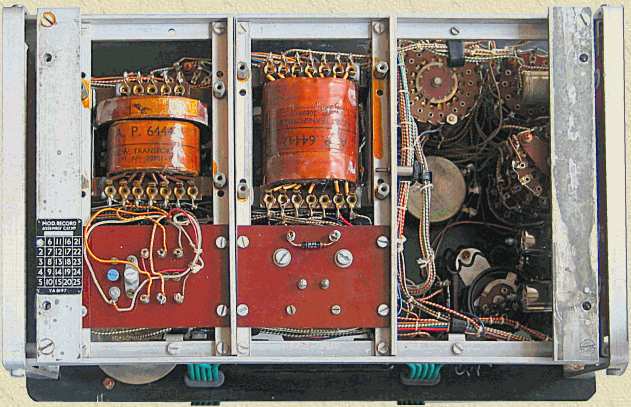

Linksboven de twee nettrafo's, rechts de functieschakelaars en de schakelaar en potmeter voor het instellen van de anodestroom. Daaronder de potmeter voor de steilheidsmeting en de twee gelijkrichtbuisjes

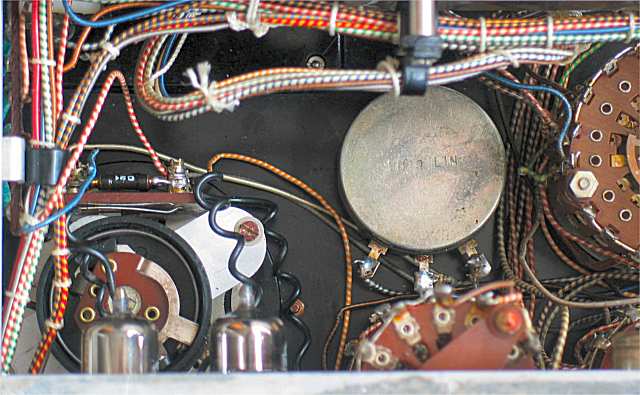

Chassisfoto van de twee potmeters en een aantal draadboompjes
