Motorola 49L13Q

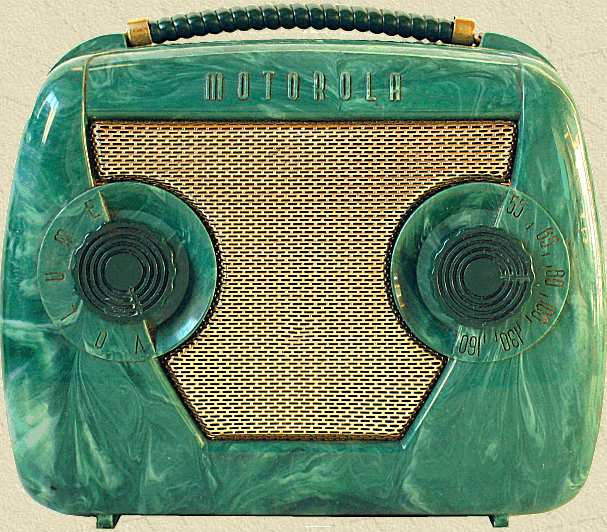

Deze aantrekkelijk ogende Amerikaanse portable radio is de Motorola 49L13Q uit het jaar 1949.

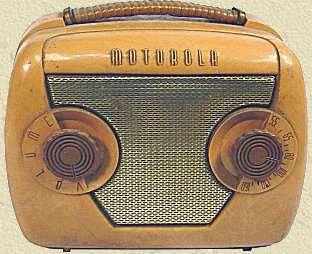

Een lichtbruine Motorola 49L11Q

Links zit de aan/uit-volumeknop, rechts de afstemknop.

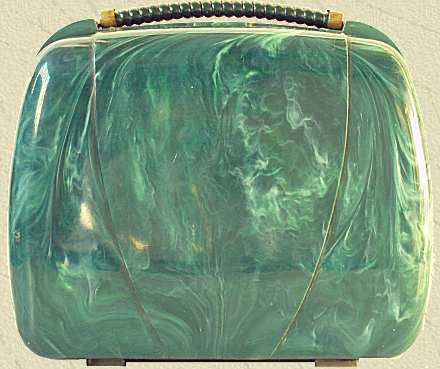

De geringe afmetingen zijn bereikt door vereenvoudigingen (geen lange golf bereik, geen afstemschaal) en gebruik van miniatuur onderdelen. Aan de binnenzijde van de plastic achterklep is een raamantenne gemonteerd. Behalve de hier getoonde gemarmerde uitvoering, die werd geleverd inclusief een losse netadapter, was er ook een goedkopere, niet-gemarmerde variant zonder netadapter: type 49L11Q.


Paul V. Galvin
1895-1959



De Galvin Mfg. Corporation is in 1928 opgericht door de gebroeders Paul en Joseph Galvin. Het eerste product was een "battery eliminator", die overigens geen groot succes was. In 1931 bouwt de Galvin Mfg. Corporation de eerste succesvolle commerciŽle autoradio, de Motorola 5T71. De radio kreeg de naam Motorola, wat voortvloeide uit Motorcar en ola. Ola betekent ook wel geluidsgolf of golf. Pas in 1947 werd het bedrijf zelf Motorola genoemd.

Motorola bleef steeds vooraan staan bij technologische vernieuwing. In 1947 kwam de eerste Motorola TV op de markt, de Golden View VT71. In het eerste jaar werden er 100.000 stuks van verkocht.

Deze draagbare radio is gerepareerd in 2013. De H.S. batterij is gemodificeerd, het inwendige is voorzien van een electronische omvormer die wordt gevoed door een 4,5 V zaklantaarn batterij.


'HERE COMES FUN' Motorola advertentie 1949


Gouden luidsprekerrooster 3x3 cm

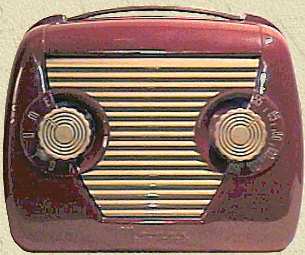

De voorganger is de Motorola 48L11 uit 1948. Buizen 1R5, 1U4, 1S5, 3S4

SPECIFICATIES EN GEGEVENS

Merknaam

Motorola Inc, Chicago, Ill.

Land van herkomst Verenigde Staten
Eigennaam
Type 49L13Q
Serienummer 8196
Bouwjaar 1949
Toepassing draagbare omroepontvanger
Golfbereik 535...1620 Kc
Afstemming dubbele luchtvarco
Schalen geen, alleen een golflengte aanduiding rond de afstemknop
Schakeling meng + mf + det + 2xlf
Aantal kringen 5
Middenfrequentie 455 Kc
Antenne raamantenne in achterdeksel ingebouwd
Aantal lampen 4
Type lampen 1R5, 1U4, 1U5, 3S4
Gloeispanning
1,5 volt
twee stuks 1,5 volt droge cel Eveready 950 (flash light type battery)
Gloeistroom 250 mA
Anodespanning 67,5 volt, droge batterij Eveready 467
Anodestroom 9 mA
Chassis
metaal, type Motorola HS183
uitgangsvermogen 180 mW
Luidspreker 9 cm, rond, 3,2 ohm
Frontplaat
plastic, groen gemarmerd
goudkleurig aluminium rooster
Behuizing
plastic kastje met scharnierend achterdeksel
handgreep
Afmetingen bxhxd 19x16,5x12 cm
Gewicht  kg
Verkoopprijs $ 29,95 type 49L13 incl. AC/DC adapter, Maroon of Black
$ 19,95 type 49L11, Tan of Green
Geschatte waarde Ä 50
Productieperiode 1949-1950
Seriegrootte onbekend
Bijzonderheden

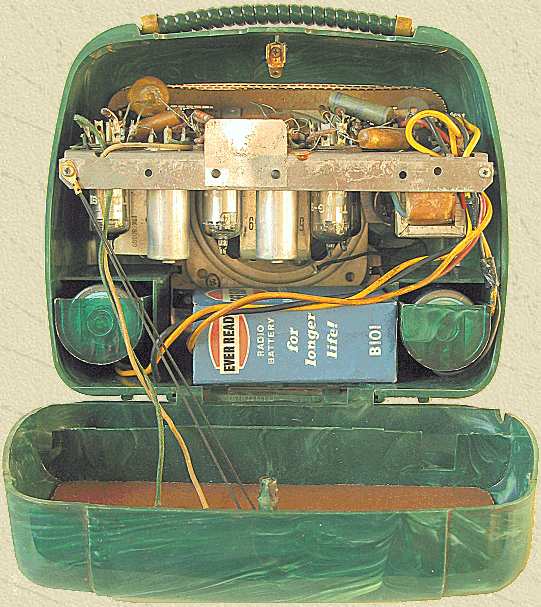

Het chassis hangt ondersteboven in het kastje. Links de mengtrap, m.f. en l.f.gedeelte, daaronder het batterij compartiment met 2 monocellen en een 67,5 volts anodebatterij. De MG raamantenne zit verstopt in de achterwand

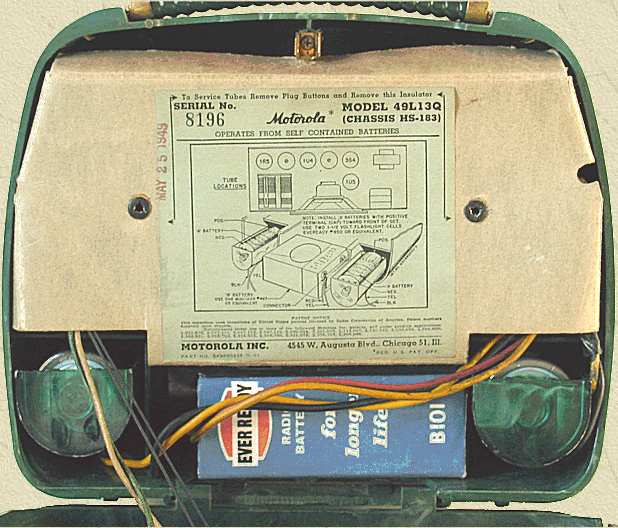

Het radiochassis wordt afgeschermd door een stuk karton
