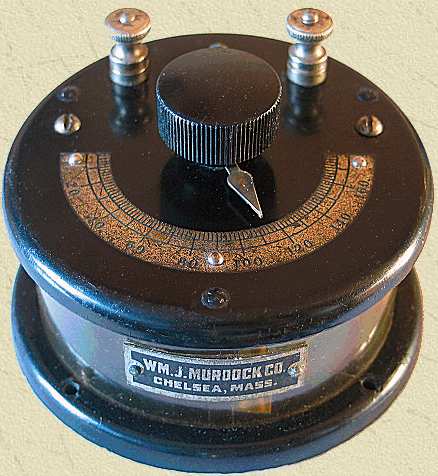

Murdock A368 Tuner Condensor

Deze afstemcondensator uit 1916 is gemaakt door de Amerikaanse firma Wm.J. Murdock. Hiermee is het mogelijk om in combinatie met een afstemspoel een radiotoestel op een bepaalde frequentie af te stemmen.

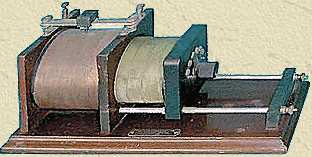

Murdock Loose Coupler ontvanger  type 334, 1913

De prestaties van een radio ontvanger werden vroeger voor een belangrijk deel bepaald door de kwaliteit van de gebruikte spoelen en condensatoren. In de jaren '10 van de vorige eeuw werden voornamelijk cylinderspoelen gebruikt (z.g. Loose Couplers), terwijl men in de jaren '20 overstapte op honingraatspoelen.


Vroeg model Murdock A366, 43 platen

De constructie van deze condensator lijkt veel op die van latere modellen uit de jaren '20. Er is echter geen eindstop, de rotor kan over de volle 360 graden worden verdraaid. De boven- en onderplaat zijn gemaakt van bakeliet, terwijl de rotor en de stator van aluminium zijn. Het kontakt met de rotor bestaat uit een messing strip, die vanaf de onderkant met een instelschroef op de juiste spanning wordt gebracht.

Het hier getoonde model A368 (23 platen) heeft een maximale capaciteit van 500 pF, het hogere model A366 heeft 43 platen en een capaciteit van 1000 pF. De gemeten nul-capaciteit van het getoonde exemplaar is 26 pF, de maximale capaciteit is 529 pF.

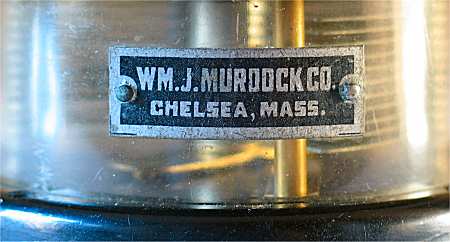

Doorzichtig celluloid met naamplaatje

Wm.J. Murdock Co., 55 Carter Street, Chelsea, Mass. Het bedrijf is in 1896 opgericht door William J. Murdock. William start in 1904 met de produktie van radioapparatuur, samen met zijn jongere broer Dan Murdock.

In 1985 is Murdock nog steeds gevestigd op het oude adres en houdt het bedrijf zich bezig met elektronica maatwerk.

Deze afstemcondensator is in 2012 schoongemaakt en getest, er ontbrak een scherfje van de onderplaat. Het instrument is ondertussen geruild met John Koster.

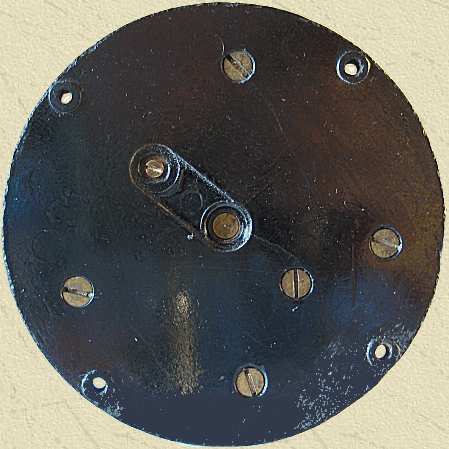

Bodemplaat met het instelschroefje voor het rotorkontakt

SPECIFICATIES EN GEGEVENS

Merknaam

Wm.J. Murdock Co., Chelsea, Mass.

Land van herkomst Verenigde Staten
Eigennaam Tuner Condensor
Type A368
Serienummer geen
Bouwjaar 1916
Toepassing afstemcondensator voor radiotoestellen
Golfbereik 200-4000 meter, afhankelijk van de soort antenne en spoel
Chassis
bakelieten onder- en bovenkant
doorzichtige celluloid strip
draaibare aluminium condensator
schaalverdeling in graden (0..180)
Afmetingen bxhxd 10x6,5x10 cm
Gewicht 420 g
Verkoopprijs onbekend
Geschatte waarde
Productieperiode 1916-1922
Seriegrootte onbekend
Bijzonderheden vroege afstemcondensator
