New Wilson Microphone Bar Amplifier

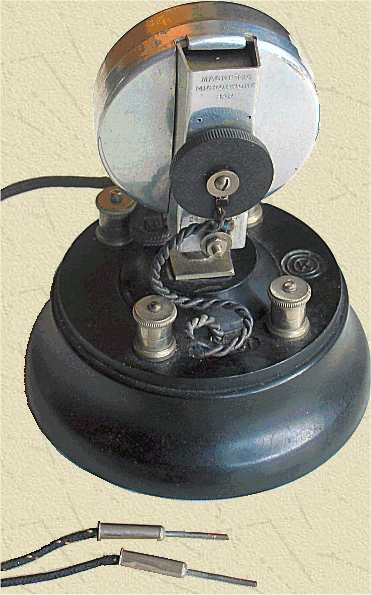

De New Wilson Microphone Bar Amplifier versterkt volgens het elektro-mechanische principe (koolversterker). Het toestelletje is geschikt om het signaal van een kristalontvanger zodanig te versterken dat hiermee een hoornluidspreker kan worden aangestuurd.

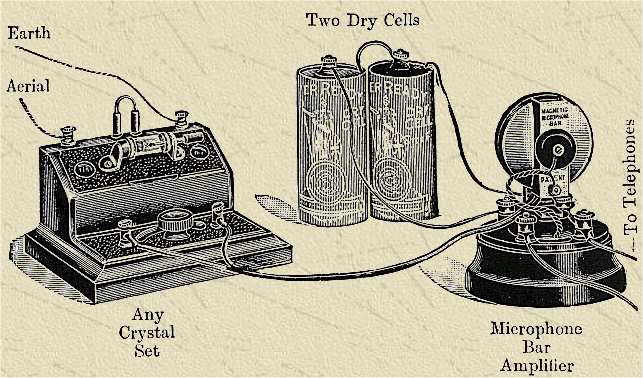

Het apparaat bestaat uit een telefoonkapsel waarvan het membraam is gekoppeld aan een koolmicrofoon. De kristalontvanger wordt aangesloten op het spoeltje van het kapsel, de koolmicrofoon wordt via een 3-volts batterij aangesloten op de hoornluidspreker. Op deze manier wordt het signaal mechanisch versterkt. De claim van New Wilson was dat luidsprekerontvangst van een "radiosignaal van gemiddelde sterkte" binnen een straal van 6 mijl hiermee mogelijk werd.

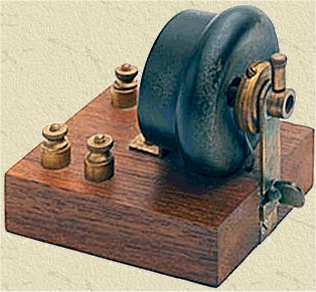

Western Electric mechanische audioversterker, 1905

Verder zouden met de hulp van dit apparaatje zelfs dove personen in staat zijn om radiouitzendingen te kunnen volgen.

Deze versterker werd ook verkocht door de Empire Electric Company of London NW1.

Het concept van de mechanische versterker is afkomstig uit de Verenigde Staten. Dit versterkertype is uitgevonden in 1904 door Bell ingenieur H.R. Shreeve. Bell gebruikte het systeem  o.a. als repeater voor telefoonsignalen van de verbinding tussen New York en Chicago. Western Electric kwam het jaar daarop met een eigen versterker op de markt die was bedoeld voor audiosignalen.

In het Verenigd Koninkrijk neemt de Britse uitvinder Sidney George Brown de ontwikkeling van dergelijke repeaters ter hand. In de jaren '20 fabriceert hij  een aantal mechanische versterkers die geschikt zijn voor het versterken van signalen afkomstig van een kristalontvanger. Het laatste type uit 1926 is zelfs een tweetraps versterker, een ander model uit dat jaar, de "Crystavox", is ingebouwd in een hoornluidspreker. Daarna verkoopt hij zijn patenten op dit gebied aan de firma New Wilson in Londen.


Popular Wireless, 11 dec 1926

Een latere advertentie voor de New Wilson Bar Amplifier toont een prijsverlaging naar 34/-, plus een aanscherping van de claims t.a.v. het produkt. Ook zeer dove personen kunnen nu luisteren naar radiouitzendingen binnen een afstand van 6 mijl:


Radio Times, 23 sep 1927

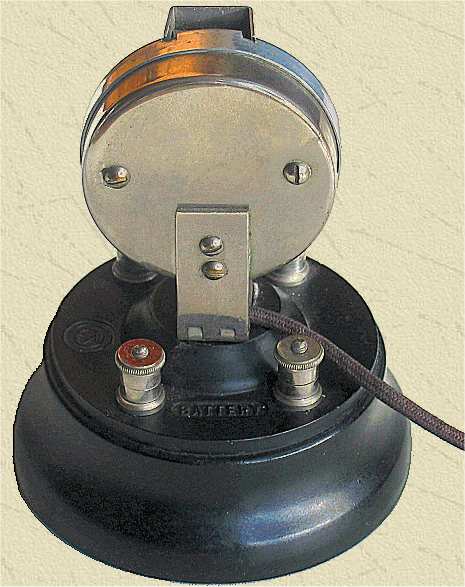

Achterkant van de versterker met de batterijaansluitingen


Vroege uitvoering, Popular Wireless, 20 mrt 1926, scan John Koster

SPECIFICATIES EN GEGEVENS

Merknaam

New Wilson Electrical Maufacturing Co., Ltd., Londen

Land van herkomst Verenigd Koninkrijk
Eigennaam Microphone Bar Amplifier
Type Microphone Bar Amplifier
Serienummer
Bouwjaar 1927
Toepassing geluidsversterker
Aantal lampen geen
Type lampen n.v.t.
Voedingsspanning
3 volt DC, circa 50 mA
spanning afkomstig uit twee kool-zink cellen
Gloeispanning geen
Luidspreker aansluiting voor 2000 ohm hoornluidspreker
Chassis
telefoonkapsel gemonteerd op voet
koolmicrofoon gemonteerd op kapsel
ingangsweerstand 2000 ohm
uitgangsweerstand 2000 ohm
toonbereik 40-1800 Hz
vermogensversterking 200x
uitgangsvermogen 0,01 Watt
Frontplaat geen
Behuizing houten voet met opgebouwde versterker
Afmetingen bxhxd 9,5x11,5x9,5 cm
Gewicht 500 g
Verkoopprijs 38/-, later 34/-
Geschatte waarde  180
Productieperiode 1926..1927
Seriegrootte
Bijzonderheden elektro-mechanische koolversterker

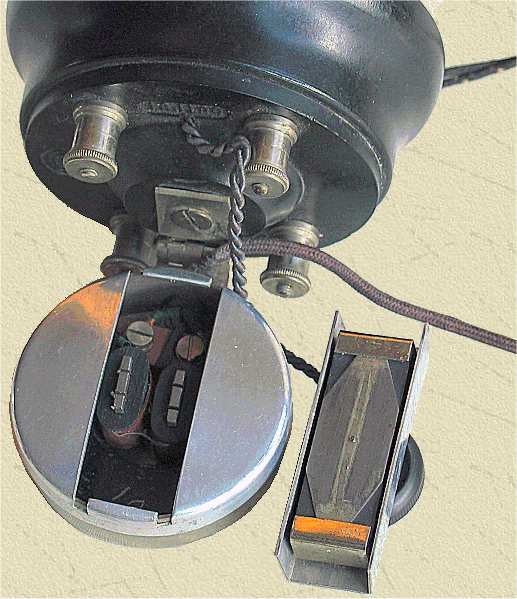

Telefoonkapsel met uitgenomen Microphone Bar

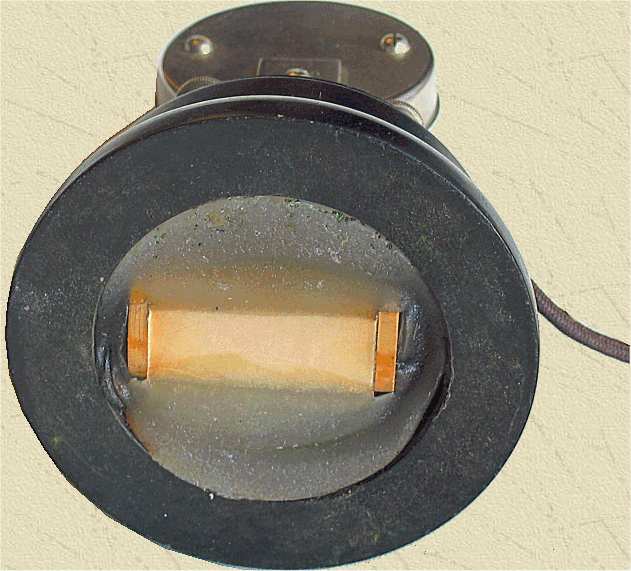

De luidsprekertrafo is weggewerkt in de houten voet van de versterker
