Philips 208U-08 Philetta


Een gloeilampje verlicht de stationsschaal


Collectors item: een Philips 208U uit 1945 met de zenderaanduiding "Herrijzend Nederland" op de stationsschaal. De zender was vanuit Eindhoven actief van 3 oktober 1944 tot in januari 1946, eerst op 420 meter, later op 437 meter (niet in mijn verzameling).


Aristona H83U, voor de Belgische markt, met een Philips 208U-08 chassis

De Philips "Dwergontvanger" type 208U is de opvolger van de Philips Philetta's 203U en 204U uit 1941. Het grootste verschil is dat er bij deze verbeterde Philetta uit drie golfbereiken kan worden gekozen in plaats van uit twee bij de 203U en de 204U.


Voorgangers van de 208U zijn de Philips 203U en 204U  "Philetta" (LG+MG resp. KG+MG)


Luidsprekerdoek 3 cm breed

Merk

Type
AEG 413GW
Aristona H83U
Blaupunkt ZGW643
Brandt S103GW
Braun 4642GWIII
Erres 454
Graetz 59GW
Lumophon GWK436
Mende 150GW
Nora GW430
Opta 615GW, 624GW
Saba 500ZGW
Sachsenwerk 430GWK Olympia
Siera H83U, S56U
TeKaDe LES43KML
Tesla 208U-45

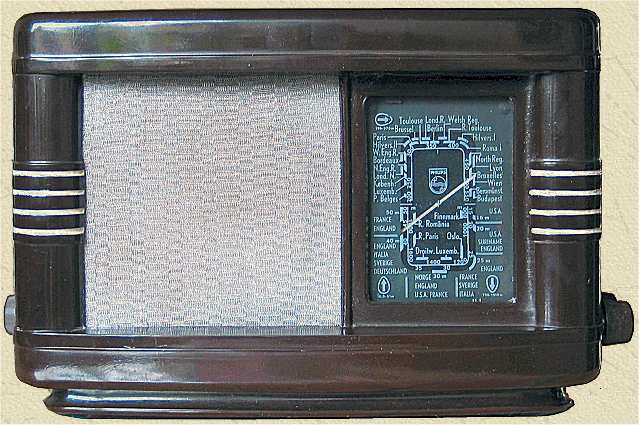

Dit toestel is een Philips 208U-08 uit 1946, die ook in BelgiŽ werd verkocht onder de namen Aristona en Siera H83U. Het kastje wijkt af van het meest gebruikelijke 208U-kastje, er zijn aan beide kanten 4 witte biezen aangebracht.

Aan de linkerkant van de kast zit de volumeknop met de aan/uit schakelaar, rechts de afstemknop en daarachter de golflengteschakelaar.

Deze toestellen werken zowel op gelijk- als op wisselstroomnetten. Bovendien is het voltage eenvoudig omschakelbaar via een spanningscaroussel.

De 208U is in verschillende uitvoeringen gebouwd en werd verkocht onder talloze merknamen, zie het lijstje links.

Dit toestel is in 2014 schoongemaakt, hierbij zijn een aantal onderdelen die door een vorige eigenaar niet al te zorgvuldig waren vervangen weer hersteld: C85, C100, C110. Ook is de ontbrekende papieren plakker van de spanningscaroussel aangevuld (met dank aan Hans Op den Camp voor de scan). Verder is het luidsprekerdoek gewassen en iets bijgewerkt.

De servicedocumentatie van dit model bleek onvindbaar, deze is vervolgens gereconstrueerd aan de hand van dit toestel. De afwijkingen t.o.v. van de meeste andere Philips 208U uitvoeringen zitten in het kastje, de spanningscaroussel, en in de schakeling en het lamptype van de schaalverlichting.


Late Philips 208U-08

De Philips 208U-08 lijkt hierdoor nog het meest op de Praagse 208U-45P, die eveneens uit 1945 is.

Late uitvoeringen van de Philips 208U-08 zijn voorzien van een kastje zonder de 4 witte strepen links en rechts, en hebben een extra NTC-weerstand die direct over het schaallampje staat. De spanningscaroussel heeft ook niet meer een papieren plakker. Zie hiervoor Vintage Radio Web.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Philetta
Type 208U-08

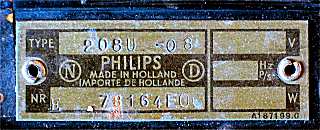

Serienummer E 78164 E00
Bouwjaar 1946
Toepassing omroepontvanger
Golfbereik LG 750..1910 m, MG 196..570 m en KG 15,3..51 m
Afstemming dubbele luchtvarco
Schalen
glazen schaal met dubbele roterende wijzer
schaalverlichting
Schakeling meng + mf + det + 2x lf
Aantal kringen 5
Middenfrequentie 452 kHz
Antenne
plaatantenne in de vorm van een metalen achterwand
extra antenneaansluiting aan achterzijde
Aantal buizen 4
Type buizen Philips UCH21 (2x), UBL21, UY1N
schaallampje Philips 8095, 19 volt 90 mA
Voedingsspanning
125 V of 220 V instelbaar met spanningscaroussel op achterpaneel
gelijk- of wisselspanning, 35 Watt
Gloeistroom 100 mA serieschakeling
Chassis
metaal, chassis nr. 141672
uitgangsvermogen 2 W
Luidspreker
Philips type 9712, 5 ohm
met linnen stofhoesje
Frontplaat glansgaren luidsprekerdoek, glazen stationsschaal
Behuizing
bakeliet (Philite) donkerbruin gevlamd kastje
metalen achterwand, tevens plaatantenne
Afmetingen bxhxd 26x16x14 cm
Gewicht 2,8 kg
Verkoopprijs Hfl 135
Geschatte waarde Ä 80
Productieperiode 1945-1946
Seriegrootte onbekend
Bijzonderheden
compacte superheterodyne schakeling met 3+1 buizen
3 golfbereiken
de achterwand fungeert tevens als plaatantenne

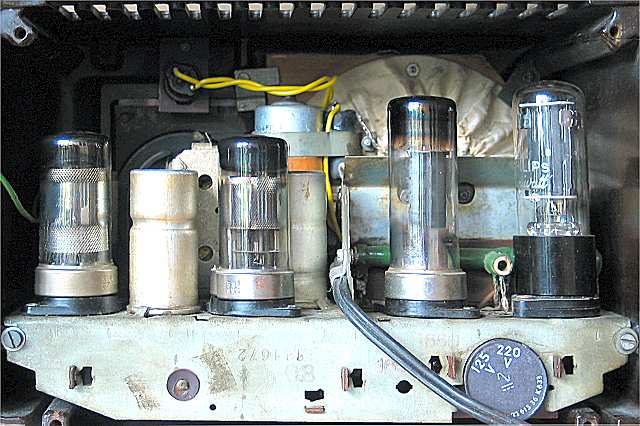

Van links naar rechts: mengbuis, bandfilter 1, mf+detector buis, bandfilter 2, eindbuis, gelijkrichter

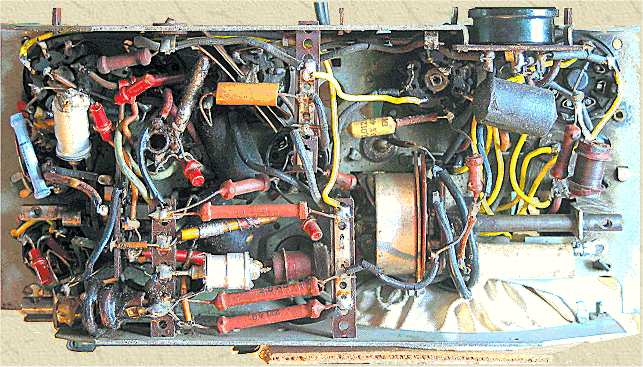

Net als bij de Philips 204U neemt de volumepotmeter relatief veel ruimte in. De draadtrimmers zijn door een vorige eigenaar vervangen door Philips toltrimmers

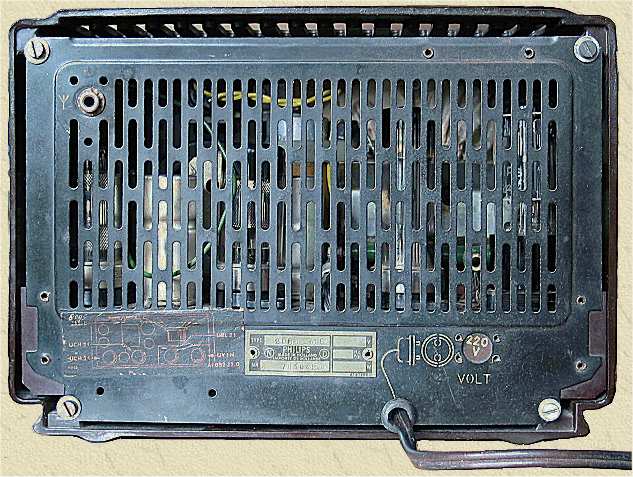

De metalen achterwand is tevens de plaatantenne.

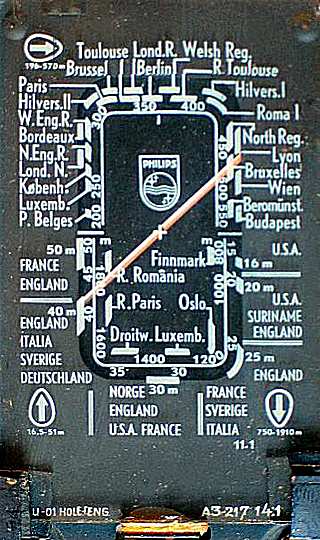

De Nederlandse stationsschaal
