Philips 2514


De Philips 2501 uit 1927 is de eerste Philips radio, de vier lampen zijn C142, F215, D143 en 2504. De Philips 2502 heeft hetzelfde uiterlijk, lampen A442, A415 en B443


Ir. Louis Christiaan Kalff, 1897ľ1976

In 1928 komt Philips met een geheel nieuw, op wisselstroom werkend, radiotoestel op de markt, de Philips 2514. Het is een vervolg op de reeds eerder verschenen, door Ir. Louis Christiaan Kalff ontworpen, toestellen type 2501 en 2502. De vormgeving is in de stijl van de "Nieuwe Zakelijkheid". Het apparaat wordt gemaakt in de N.S.F. fabriek van Philips in Hilversum.

Om het voorgaande type 2501 te kunnen gebruiken is een apart plaatstroomapparaat nodig voor de hoogspanning terwijl de gloeidraadvoeding en negatieve roosterspanning door een interne trafo wordt verzorgd.

Bij deze 2514 heeft men de gehele voeding ingebouwd. Hierdoor is het toestel 6 cm breder dan de voorgaande uitvoering. Aan de linkerzijde van de kast bevindt zich de primaire afstemknop en de volume-selectiviteitsregelaar, rechts de secondaire afstemknop en de regelknop van de terugkoppeling. De golflengtegebiedschakelaar (3 bereiken) zit in het midden van het apparaat, tussen de beide afstemvensters.


Anton Frederik Philips in 1930

De versie voor 220 Volt gelijkspanning is de Philips 2524. Voor gebruik met batterijen bleef de Philips 2502 uit 1927 leverbaar.

In Duitsland werd de 2514 door de Lorenz organisatie ge´mporteerd en verkocht als de Philips Paladin 20, zonder radiolampen, maar wel inclusief een 2506 gelijkrichter. De benodigde drie Valvo lampen werden desgewenst tegen meerprijs bijgeleverd.

Dit apparaat is van de eerste serie, en uitgerust met een 2506 gelijkrichter. Vanwege produktieproblemen werd deze indirect verhitte lamp door Philips na korte tijd vervangen door de direct verhitte 506K.

De basis voor het wereldwijde Philips concern wordt gelegd in 1891 in Eindhoven door Gerard Philips. Zijn broer Anton komt er vier jaar later bij als verkoper en wordt algemeen directeur in 1921. Het nieuwe bedrijf start met de fabrikage van kooldraadlampen en is tijdens de eeuwwisseling al een van de grootste producenten in Europa. In 1914 richt Philips het Natlab op, een eigen research laboratorium op het gebied van Natuurkunde en Chemie.


Gerard Leonard Frederik Philips, 1858-1942

In 1918 introduceert Philips de r÷ntgenbuis. Deze gebeurtenis markeert het begin van een reeks nieuwe produkten zoals de radio en de grammofoon. In 1925 raakt Philips betrokken bij de eerste televisie experimenten en start in 1927 met de produktie van radio's. Vijf jaar later zijn al een miljoen radiotoestellen verkocht. In 1930 verschijnt de eerste Philips grammofoon op de markt, het model 2900. In deze periode wordt, vaak op een weinig zachtzinnige manier, de concurrentie zoveel mogelijk uitgeschakeld. In 1939, wanneer Philips het elektrische scheerapparaat introduceert, werken er 45 duizend mensen bij het bedrijf.

Wetenschap en technologie ondergaan geweldige veranderingen in de jaren '40 en '50, waarbij de Philips research een vooraanstaande rol vervult. Zoals onderzoek op het gebied van transistors en geintegreerde schakelingen. De 33-toeren langspeelplaat arriveert in 1950 in Nederland, de stereo grammofoonplaat in 1958. In 1963 wordt de compact audio cassette ge´ntroduceerd door Philips, in 1965 produceert het bedrijf de eerste ge´ntegreerde schakelingen.

In de jaren '70 leidt de Philips research tot vindingen zoals de PL en SL spaarlampen en nieuwe technieken op het gebied van de overdracht en opslag van televisie signalen en data. Dit leidt uiteindelijk tot de introductie van Laservision, Compact Disk en moderne optische telecommunicatie systemen.

In 1972 vormt Philips het zeer succesvolle Polygram muziek label en tien jaar later wordt, samen met Sony, de Compact Disk ge´ntroduceerd.

Het toestel is gerestaureerd in 1983 waarbij de E442 is vervangen.


Panorama van de Philipsfabrieken in Eindhoven. Geheel rechts de Philips Lampentoren (later Lichttoren)  uit 1921, ontworpen door ir. L. Scheffer


De 2514/2003 combinatie is geschikt voor elk type lifestyle. Let vooral op de rol van het stopkontakt dat in elke reclameuiting goed zichtbaar is aangebracht


De 2514 werd indertijd wel ingebouwd in een staand meubel waarmee het nogal zakelijke uiterlijk wordt verhuld, foto RenÚ's oude radio's


De eerste uitvoeringen hebben een stand 0 en een Philips embleem op het front, foto www.philipsradio.nl


De Toonzeef type No. 4004 zorgt er voor dat de toon van de 2514 milder wordt. Dit is onder bepaalde condities gewenst omdat "dankzij de eindlamp type B443 het geluid zo natuurgetrouw wordt weergegeven dat dit naar de smaak van sommigen te hoog van toon is". De toonzeef wordt tussen de radio en de luidspreker geschakeld.

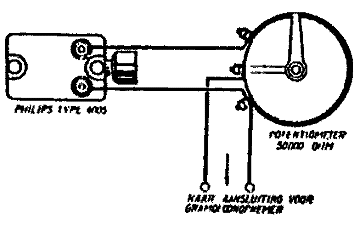

De Philips "gramofoonopnemer" type 4005 wordt aangesloten via een potentiometer van 50000 ohm. De terugkoppeling staat hierbij op minimaal, de volumeknop in de middenstand. Bij overgang op radio ontvangst moet de verbinding met de "gramofoonopnemer" weer worden verbroken


Advertentie 1928, Johann van der Leij


Brochure 1928, Matthieu Clement (1905-1929)

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam "Roggebroodje", "Paladin 20" (D)
Type 2514
Serienummer 23239
Bouwjaar 1928
Toepassing omroepontvanger
Golfbereik 200-400, 300-600 en 1000-2000 m
Afstemming 2 knops afstemming door middel van twee variable luchtcondensatoren, terugkoppeling via draaibaar spoeltje
Schalen 2 trommelschalen 180 graden met vaste wijzers
Schakeling hf + det + lf
Aantal kringen 2
Middenfrequentie geen
Antenne
3 aansluitingen links, gemerkt 1, 2 en 3
aanbevolen antennelengte 20 meter
aardaansluiting via Aarde draad links opzij
Aantal lampen 4
Type lampen Philips E442(4-pens), E415, B443(4-pens), 2506
later Philips 506K in plaats van 2506
Engelse versie Mullard S4V, 154V, PM24, DW2
Lorenz versie Valvo H4100D, A4100, L415D, Philips 2506
later 1801 in plaats van 2506

2524: Philips B442, B415, B543S, 1904
Voedingsspanning
222 V wisselspanning, 22 W, 40-100 Hz
transformator verkrijgbaar voor verschillende spanningen van 90 tot en met 253 Volt
voedingstrafo is voorzien van een Rose metalen smeltveiligheid voor 96 gr Celcius
Gloeispanning 4 Volt/2,2 A plus 4 Volt/1 A voor de gelijkrichter
Luidspreker aansluiting voor 2000 ohm luidspreker type 2003 aan de zijkant van de kast
Chassis
aluminium plaat en bakelieten modules
uitgangsvermogen 1 W
Frontplaat twee vensters t.b.v. afstemschalen met de golflengteschakelaar er tussenin
Behuizing

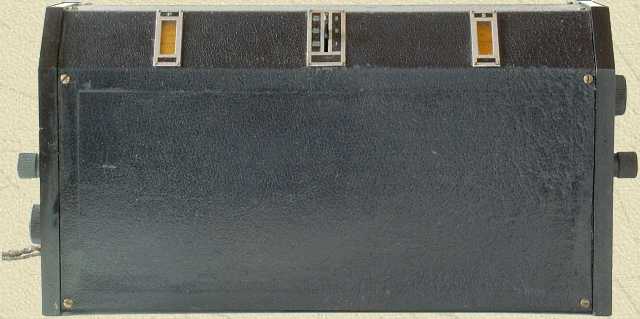

messing/aluminium kastje, bekleed met donkerblauw Pegamo´de (imitatie leerdoek), ijzeren bodemplaat
zwarte Philite/aluminium zijstukken
Afmetingen bxhxd 37x19x13 cm
Gewicht 8,1 kg
Verkoopprijs Hfl 230, in Frankrijk 2.600 F, in Duitsland RM 325 excl. lampen
Geschatte waarde Ç 380
Productieperiode 1928-1930
Seriegrootte 250.000
Bijzonderheden
instelbare terugkoppeling met variometer
trendsetter in vormgeving: de Nieuwe Zakelijkheid
volume-selectiviteitsregelaar
aansluiting voor platenspeler aanwezig bij de voet van de detectorbuis, los te nemen bij radio ontvangst
uitgangstrafo 1:1 ter bescherming van de eindbuis
de 2514 vormt met schaalluidspreker 2003 een gewilde combinatie
primaire spoel is uitgevoerd als een toro´de ter vermindering van de terugwerking

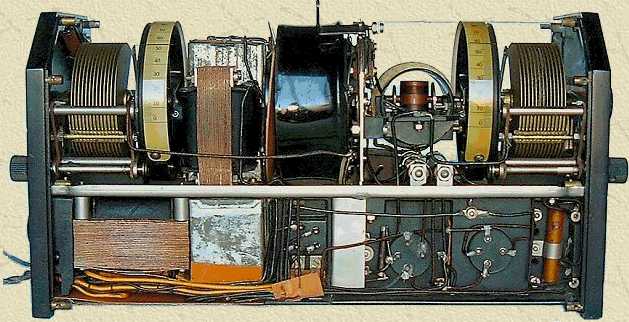

Vooraanzicht, let op de compacte bouw

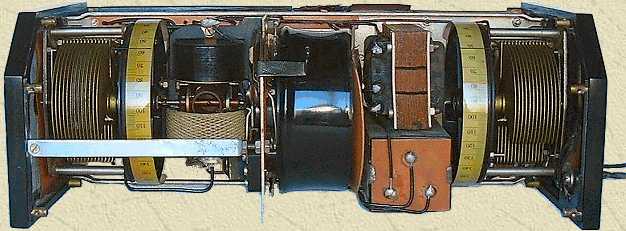

Bovenaanzicht: van links naar rechts de secondaire varco, de secondaire kring met variometer, de primaire kring met bereikschakelaar, de voeding en de primaire varco


Charles Burki, 1951

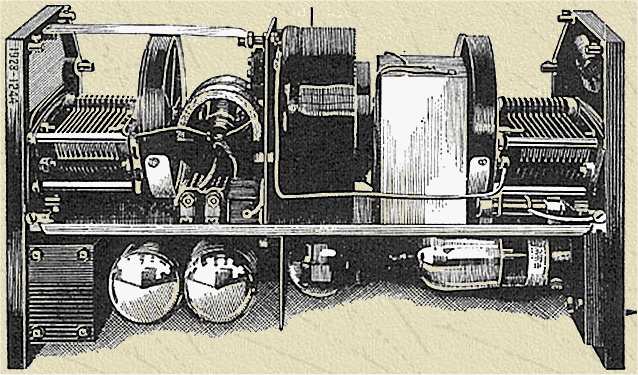

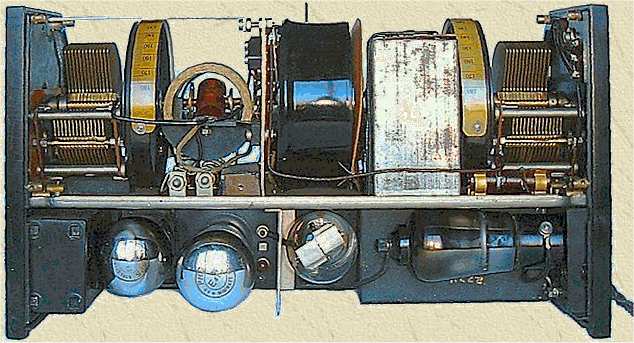

Achteraanzicht, de buizen en het voedingsblok zijn onder het chassis, de afstemmiddelen zijn boven het chassis geplaatst

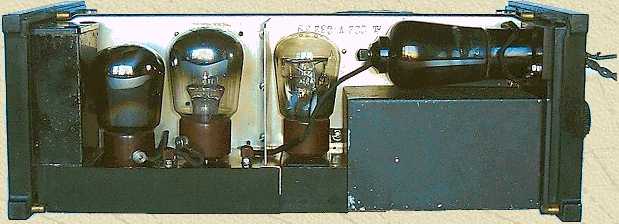

Onderaanzicht: van links naar rechts het l.f. blok (B443 en E415), de voeding (2506) en het h.f. blok (E442).
Het trafodoosje links op het l.f. blok bevat twee l.f. transformatoren die boven elkaar zijn gemonteerd

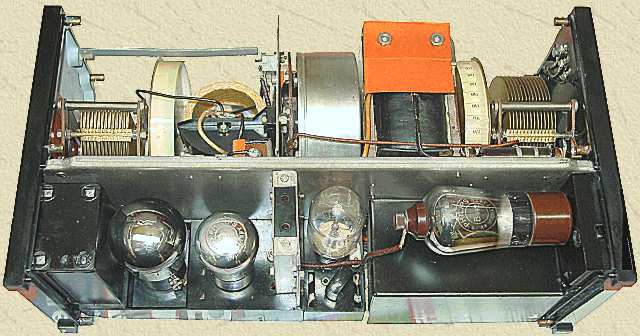

De Philips 2524 is geschikt voor 220 Volt gelijkspanning


In de gebruiksaanwijzing van de 2514 is een kaart te vinden waarop de instellingen van de verschillende stations kunnen worden ingevuld zodat deze weer gemakkelijk kunnen worden teruggevonden
