Philips 2531

In 1930 brengt Philips drie sterk op elkaar gelijkende wisselstroom 2-krings ontvangtoestellen aan de markt, met resp. een Philite, een ijzeren en een houten kastje. Dit zijn de types 2531 (het standaard model), de 2534 (het goedkopere model) en de 2537 (er tussenin).
De verschillen tussen de 2531 en het goedkopere model zijn, naast de bakelieten kast, een schaalverlichting en netschakelaar en een zwaardere eindtrap: 2,6 Watt in plaats van 1,3 Watt uitgangsvermogen. De ontvangst eigenschappen zijn verder gelijk.
De gelijkstroom modellen zijn de 2533 (220 Volt) en de 2533U (110 tot 240 Volt).


Philips 2537 met houten kast. Lampen E442, E424, B443, 506


Het goedkopere model, de Philips 2534, heeft een metalen kast. Lampen E442, E424, B443, 506

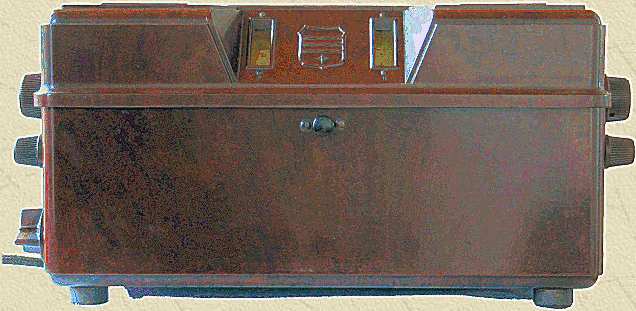

Dit toestel is het standaard model 2531, voorzien van twee afstemknoppen (links en rechts voor), een golflengteschakelaar (links onder), een volumeregelaar (links achter) en een terugkoppelknop (rechts achter).

De Philips 2531 vormt met luidspreker 2007 of 2019 de Philips "Standaard" combinatie.

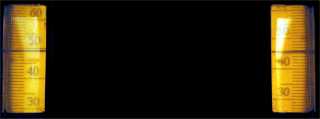

Beide afstemschalen worden via de achterkant verlicht


Jan Kickhefer, 1907-1965

De ontvangst is voor een tweekringer goed te noemen, waarbij het afstemmen met 2 knoppen tegelijk enige handigheid vereist.

Het apparaat is schoongemaakt in 2004, beide afstemschalen zijn daarbij vervangen, de gelijkrichter heeft niet veel emissie meer en moet eigenlijk ook worden vervangen.

Dit toestel is in 2004 geruild met Maarten Gudde. Ter vervanging is een soortgelijk toestel aangeschaft met serienummer 032718.



SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam "Kleine broodtrommel"
Type 2531
Serienummer 64605N
Bouwjaar 1931
Toepassing omroepontvanger
Golfbereik 200-450, 400-950 en 900-2100 m
Afstemming 2 knops afstemming door middel van twee variable micacondensatoren, terugkoppeling met variometer
Schalen 2 trommelschalen met vaste wijzers
Schakeling hf + det + lf
Aantal kringen 2
Middenfrequentie geen
Antenne 3 aansluitingen aan achterzijde, gemerkt 1, 2 en 3
Aantal lampen 4
Type lampen Philips E442, E424, C443, 506

schaalverlichtingslampje 8046 6V-0,5A
Engelse versie: Mullard S4V, 244V, PM24A, DW2
Duitse versie: RENS1204, REN904, RES164, RGN1054

Batterij versie 2532: Philips A442, A415, B443
Gelijkstroom versie 2533: Philips B442, B415, B543, 1904

Voedingsspanning
111, 118, 127, 225 of 240 V wisselspanning 40-100 Hz, 22 W, omschakelbaar via luikje in de bodem
nettrafo type I
ook geleverd met nettrafo met vaste netspanning, 15 verschillende types, 90 tot 253 Volt
smeltveiligheid van Rose metaal 96 gr op de voedingstrafo
Gloeispanning 4 Volt - 2,3 A en 4 Volt - 1A (gelijkrichter)
Luidspreker aansluiting voor 2000 ohm luidspreker aan achterzijde
Chassis
metaal, matzwart gelakte ijzeren afschermplaat
uitgangsvermogen 2,6 Watt
chassisnummer 064605
Frontplaat twee vensters t.b.v. afstemschalen in het deksel
Behuizing
bakelieten (Philite) kast, bruin gevlamd
bakelieten deksel
metalen afschermplaat in doosvorm
Afmetingen bxhxd 36x18,5x21 cm
Gewicht 8 kg
Verkoopprijs Hfl 195, SFr 420 (CH)
Geschatte waarde € 375
Productieperiode 1930-1932
Seriegrootte 80.000
Bijzonderheden
instelbare terugkoppeling met variometer
volumeregelaar
aansluiting voor platenspeler aan achterzijde
primaire spoel is uitgevoerd als een toroïde ter vermindering van de terugwerking
schaalverlichting
netschakelaar
de Philips 2531 vormt met luidspreker 2007 of 2019 de Philips "Standaard" combinatie.

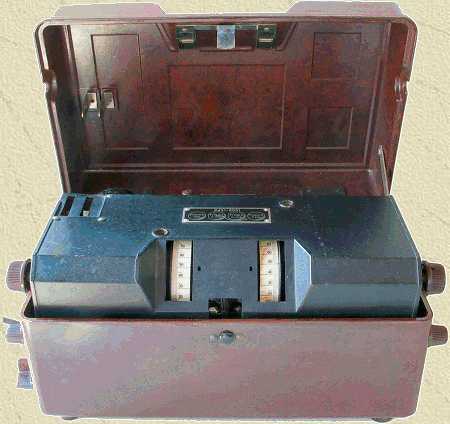

Links aan de binnenkant van de deksel de kontaktstrippen van de dekselschakelaar

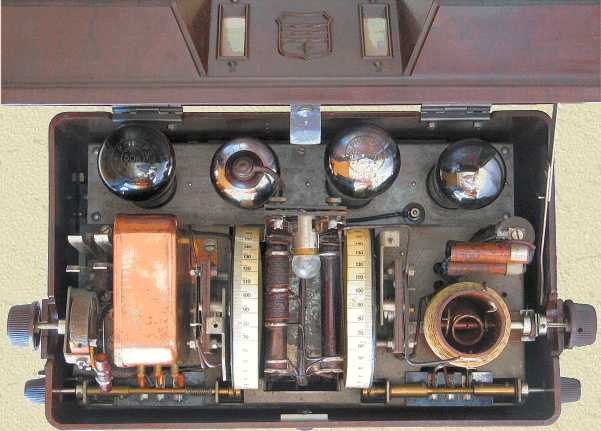

De matzwarte afdekplaat is verwijderd. Van links naar rechts de volumeregelaar, de vier kontaktveren van de dekselschakelaar, de primaire spoel in koperen trommel, de primaire varco, de afvlakcondensatoren, de schaalverlichting, de secondaire varco en de variometer terugkoppeling. Boven de 506 gelijkrichter, de E442 h.f. lamp met topaansluiting, de eindlamp C443 en de detector E424

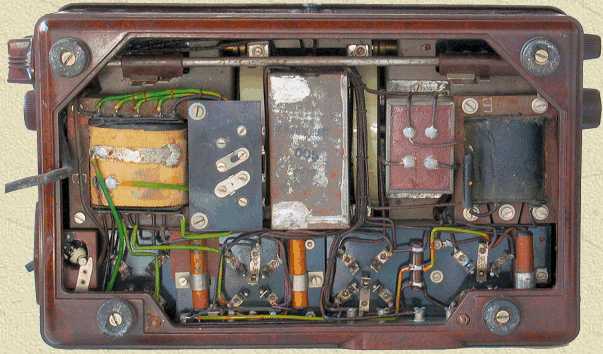

De bodemplaat is verwijderd. Van links naar rechts de voedingstrafo, de spanningskiezer, de afvlakcondensatoren, de l.f. transformator en de smoorspoel. Aan de onderkant zijn de netschakelaar en de buisvoeten zichtbaar, aan de bovenzijde de 2 bruine schakelnokken van de golflengteschakelaar

De Philips laagfrequent-transformator No. 4000 is vervaardigd van een bijzonder metaal met zeer hooge permeabiliteit en speciaal wikkelmateriaal. Een ideale versterking van alle in aanmerking komende, hoorbare frequenties kan verkregen worden. De afmetingen zijn uiterst gering, n.l. 2,5X4X5 cm. De aansluitingen zijn zeer duidelijk met letters gemerkt en uitgevoerd als zware soldeercontacten.
Daar de transformator No. 4000 hermetisch is ingekapseld, is hij voor weersinvloeden volmaakt ongevoelig. De transformatieverhouding bedraagt 1:3, het frequentiebereik is 50-10.000 Hz

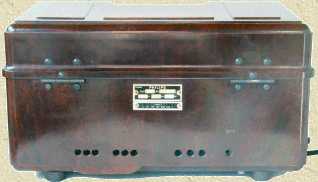

Van links naar rechts de aansluitingen voor grammofoon, luidspreker, antenne (3x) en aarde

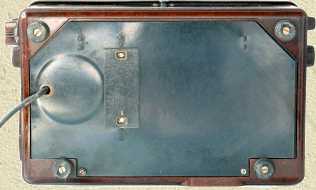

Via het bodemluikje kan de netspanning worden ingesteld. De lampenbezetting is duidelijk aangegeven bovenop de afschermplaat. De lampen kunnen worden vervangen na het openen van de bakelieten deksel. De dekselsteun is bij dit toestel aan de rechterkant gemonteerd, bij een andere uitvoering zit deze links. Bij het openen van de deksel wordt de netspanning afgeschakeld via een dubbelpolige open dekselschakelaar.

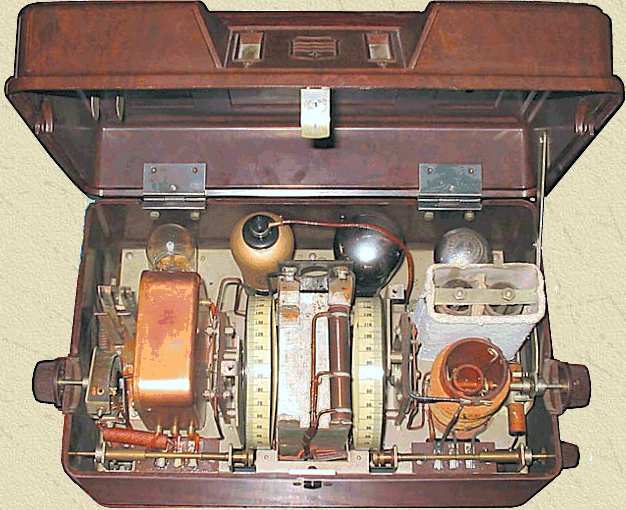

Chassis van de Philips 2533 (gelijkstroom uitvoering), foto Pim Vercoulen
