Philips 3902 "Porteldisc"

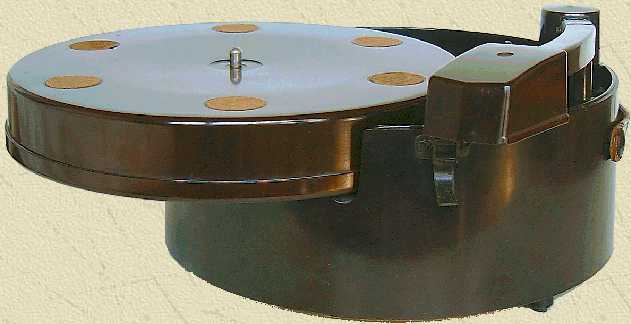

Mooie en functionele vormgeving: de deksel wordt ook als draaitafel gebruikt

Deze Philips draagbare elektrische grammofoon type 3902 Porteldisc is in 1941 aan de markt gebracht. De deksel van de in bakeliet uitgevoerde grammofoon fungeert tevens als draaitafel. Na de deksel te hebben verwijderd, dient eerst de synchroonmotor met de hand te worden gestart. Dit gebeurt door het rubberen aandrijfwieltje tussen duim en wijsvinger een krachtige draai te geven. Als de motor loopt kan de deksel/draaitafel op de daarvoor bedoelde spil worden geplaatst. Een controlelampje geeft aan of de motor al dan niet loopt, als het lampje brandt staat de motor stil.


In 1942 verscheen de Philips 952A, een Hoedendoos met ingebouwde versterker en luidspreker

De aansluitsnoeren (voor lichtnet en aansluiting op radio of versterker) kunnen netjes achter de kartonnen bodem van het toestel worden opgeborgen. Een netschakelaar is niet aanwezig. Het apparaat is gebouwd in Eindhoven.

De eerste "Electrische Gramofoon" van Philips is het model 2900 uit 1930.

Dit toestel is uitgerust met een elektrische motor, een 10 Watt versterker, een volume- en een snelheidsregelaar en een automatische rem.
De versie zonder versterker is de Philips No. 2901, deze kan worden aangesloten op een radio ontvanger of versterker.

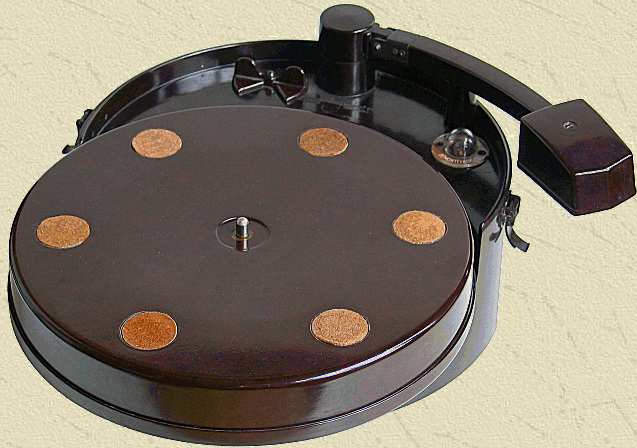

Indicatielampje draaitafelmotor


Philips No. 2900 uit 1930

Vanaf 1928 verkocht Philips de No. 4005 "Electrische Gramofoonopnemer", een kop die op een akoestische grammofoon kan worden gemonteerd en daarmee elektrische weergave mogelijk maakt. De bijbehorende versterkers zijn de No. 2779 (wisselstroomvoeding, lampen E415, B443 en 506) en de No. 2781 met gelijkstroomvoeding.

De Philips "Gramofoonuitrusting" No. 4040 bestaat uit een arm plus volumeregelaar geleverd in een luxe doos. Deze arm was ook los verkrijgbaar als No. 4077.

Dit toestel is in 1986 gerestaureerd.

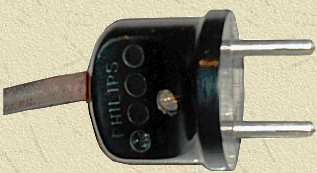

Aansluitstekker Philips 3902. Eenzelfde stekker met platte middenpen wordt gebruikt om een radiotoestel aan te sluiten

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Porteldisc, bijnaam: "Hoedendoos"
Type 3902
Serienummer E4138
Bouwjaar 1941
Toepassing grammofoon
Draaisnelheid 78 t/min
Plaatdiameter max. 36 cm
Arm bakelieten arm Philips 2984
Element
Philips electro-magnetisch, impedantie 15 kohm
verwisselbare stalen aftastnaald
naalddruk 160 g
Aantal buizen geen
Type buizen n.v.t., indicatorlampje 6 V, 0,05 A
Voedingsspanning 220-245 V wisselspanning, 3 W, 50 Hz
type 3902-01 is bedraad voor 125 V
Luidspreker geen
Chassis
4 polige synchroonmotor, 3 W, 50 Hz
motor dient met de hand gestart te worden
bakelieten draaitafel
aandrijving via rubberen wieltje 13,2 mm op motoras op binnenkant van de draaitafel
Behuizing
donkerbruin bakeliet, uit één stuk
ingebouw naaldenbakje, afsluitbaar met vlindervormig draaideksel
indicatorlampje, brandt als motor stilstaat
bakelieten afdekschot
opbergvak voor snoeren onder motorschot met kartonnen bodem
bruin lederen handvat
Afmetingen bxhxd 26x26x15 cm
Gewicht 2,5 kg
Verkoopprijs Hfl 52,50
Geschatte waarde € 275
Productieperiode 1941-
Seriegrootte onbekend
Bijzonderheden
synchroonmotor, niet zelfstartend
draaitafel is tevens deksel
opbergvak voor aansluitsnoeren in dubbele bodem
aandrijving draaitafel rechtstreeks via rubberen wieltje op motoras

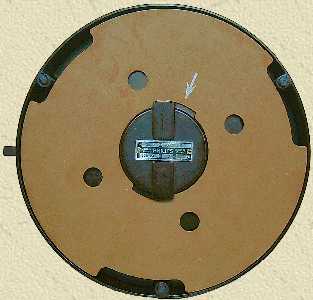

De kartonnen bodem kan worden verwijderd door deze een slag te draaien

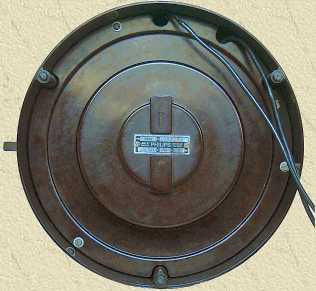

Het vak om de snoeren in op te rollen

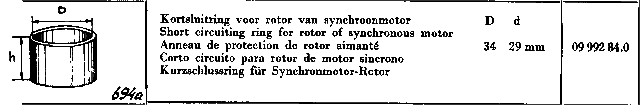

Na eventuele demontage van de motor dient er op te worden gelet dat het anker direct voorzien wordt van een magnetische shunt. Philips noemde dit een "sluitstuk" of "kortsluitring". Dit om te voorkomen dat het anker zijn magnetisme voor een belangrijk gedeelte verliest

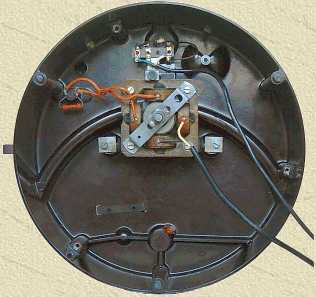

Het bakelieten afdekschot en de kartonnen bodem zijn hier verwijderd. De 4-polige synchroonmotor is zichtbaar
