Philips 7455 UKW 1 inbouw voorzetapparaat

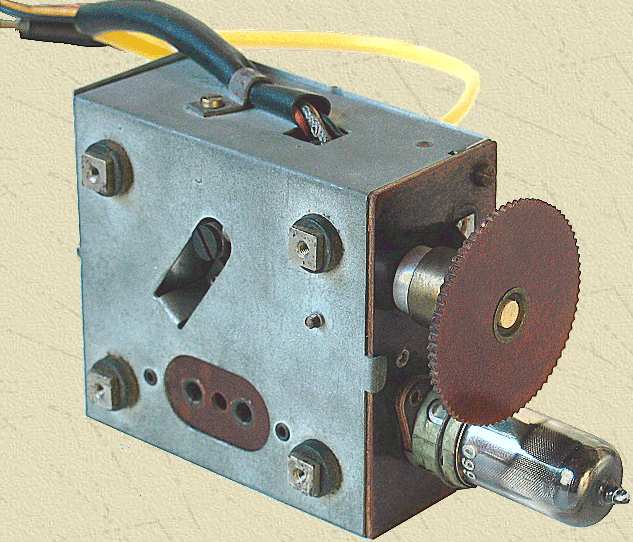

De Philips 7455 is het eerste FM voorzetapparaat van dit merk. Het is van begin 1950 en ontworpen voor inbouw in de Duitse Philips Orion BD390A, de Sirius BD400A en Jupiter BD500A radio ontvangers, en het Philips Jupiter FD603A radio-grammofoonmeubel.

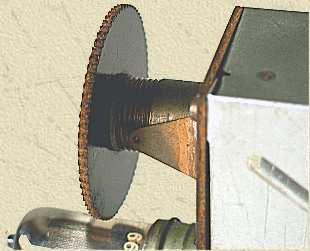

De afstemknop is een pertinax duimwiel dat vast verbonden is met de cilindervormige afstemcondensator. Het draaibare gedeelte van de condensator is van messing en voorzien van een spiraalvormige groef

In Duitsland startte men relatief vroeg met uitzendingen op de VHF band. Al in 1935 zond men vanuit Witzleben dagelijks uit tussen 16:00 en 24:00 uur. Dit ter voorbereiding van de geplande televisie uitzendingen in 1936. Ontvangst was binnen een straal van 50 km mogelijk met een simpel audion voorzetapparaat.

In maart 1949 begon men in Duitsland met FM proefuitzendingen op de 3-meter band. Deze beslissing had mede te maken met de zeer krappe toewijzing van MG frequenties aan Duitsland. De afspraken die in 1948 waren gemaakt in Kopenhagen waren niet van toepassing op de VHF band, dus daar lagen wel mogelijkheden.

Een van de eerste firma's die in 1949 met een volwaardige FM ontvanger op de markt kwam was Rohde & Schwarz. De meeste andere Duitse merken, waaronder Philips, kwamen begin 1950 met eenvoudige en goedkope voorzetapparaten op de markt.

Het Philips UKW voorzetapparaat type 7455 werkt volgens het superregeneratieve principe, een uitvinding van E.H. Armstrong uit 1922. Met deze schakeling, die ook werd toegepast in de 19-set uit de tweede wereldoorlog, is met een minimum aan onderdelen een gevoelige ontvanger te construeren. Kortweg komt het er op neer dat een teruggekoppelde detector in genererende toestand wordt gebracht. Dit genereren wordt periodiek onderbroken in een veel lagere frequentie, de quench-frequentie, die boven het hoorbare gebied moet liggen. Hierdoor ontstaat impuls modulatie in de anodekring van de buis in het ritme van de modulatie van de ontvangen zender. Door de uitzonderlijk hoge gevoeligheid wordt de ruisspanning uit de afstemkring al enorm versterkt, deze is duidelijk hoorbaar. Voor FM ontvangst werkt de superregeneratieve ontvanger als een flankdetector, alleen bij afstemming iets naast de eigenlijke signaalfrequentie is een redelijke en vrij onvervormde ontvangst mogelijk.

De afstemming is bij dit toestel capacitief uitgevoerd met behulp van een enkele instelbare condensator. Er wordt slechts 1 buis gebruikt, waardoor de gevoeligheid niet erg hoog is.
Om dit te verbeteren heeft Philips nog een modificatie voor de 7455 uitgewerkt waarmee de h.f. versterker d.m.v. een reflexschakeling tevens wordt gebruikt als l.f. versterker. Het hier getoonde apparaat is indertijd op deze wijze gemodificeerd.

Halverwege 1950 wordt de 7455 afgelost door de Philips 7768 die 2 buizen en een hogere gevoeligheid heeft, n.l. 40 uV op de antennebus.


Philips DB390A Orion, buizen ECH42, EAF42 (2x), EL41, AZ41



Philips BD400A Sirius, buizen ECH42, EAF42, EBC41, EL41, EM34, AZ41


Philips BD500A Jupiter, buizen ECH42, EAF42 (2x), EL41, EM4, AZ41

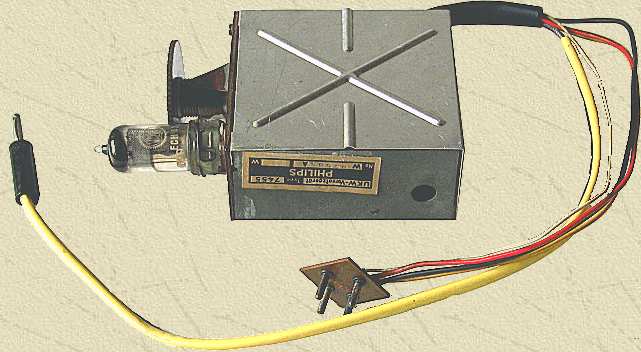

Dit voorzetapparaat is in 2007 gerestaureerd.

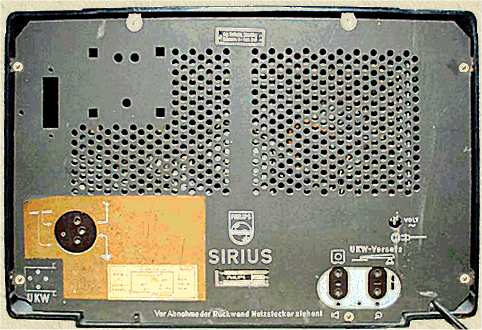

Links boven zijn een aantal uitsparingen in de achterwand van de Philips BD400A "Sirius" zichtbaar. Hier kan het Philips 7455 UKW voorzetapparaat worden ingebouwd. Het duimwiel steekt bij de rechthoekige uitsparing door de achterwand zodat (op de tast) kan worden afgestemd

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, made in Germany
Eigennaam UKW 1
Type 7455
Serienummer W07855A
Bouwjaar 1950
Toepassing omroepontvanger
Golfbereik 87-101 MHz
Afstemming
door middel van een cilindrische luchtcondensator
afstemknop is een hardpapieren duimwiel met kartelrand
Schalen geen
Schakeling hf + det
Aantal kringen 1
Middenfrequentie geen
Antenne
300 ohm symmetrisch
uitgang voor AM antenne
Aantal buizen 1
Type buizen Valvo ECH43
Voedingsspanning 6,3 V / 0,2 A plus 250 V / 8 mA DC
Gloeispanning 6,3 Volt / 0,2 A
Luidspreker geen
Chassis metaal en pertinax, aluminium deksel
Frontplaat geen
Behuizing geen, wordt ingebouwd op de achterwand
Afmetingen bxhxd 15x8x5,5 cm
Gewicht 0,32 kg

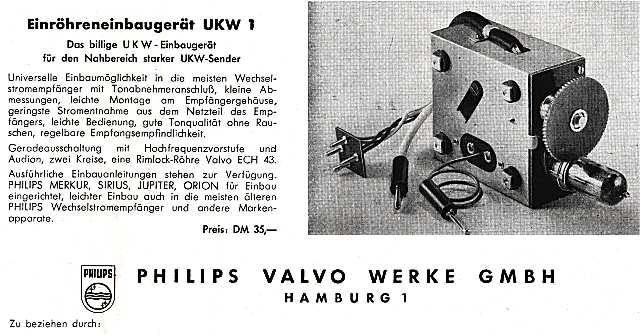

Verkoopprijs DM 35
Geschatte waarde  40
Productieperiode eerste helft 1950
Seriegrootte onbekend
Bijzonderheden
inbouw UKW FM voorzeteenheid
eerste commerciele Philips FM ontvanger

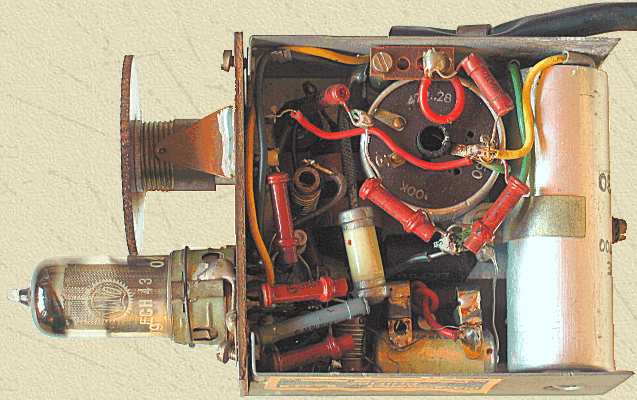

Geheel links buiten het doosje de afstemcondensator met duimwiel en de ECH43 buis. In het doosje de instelpotmeter voor het instellen van de terugkoppeling, geheel rechts de afvlakelco
