Philips 990X

Het Philips' Ontvangapparaat Type No. 990X is geļntroduceerd in 1940 als een topmodel radio-ontvanger met veel nieuwe snufjes. Het toestel is voorzien van KG, MG en LG bereik, en kan worden aangesloten op wisselstroom netten en via een optionele triller-omvormer ook op gelijkstroom.


Afstemoog EM4

Naast de normale handmatige afstemming is een uiterst gecompliceerd automatisch systeem ingebouwd waarmee door een druk op een knop op een 10-tal voorkeuzezenders kan worden afgestemd. Gedurende het afstemproces wordt het geluid onderdrukt, en is de schaalverlichting gedoofd zodat sprake is van een "stille" afstemming. De KG schalen hebben een aparte verlichting.

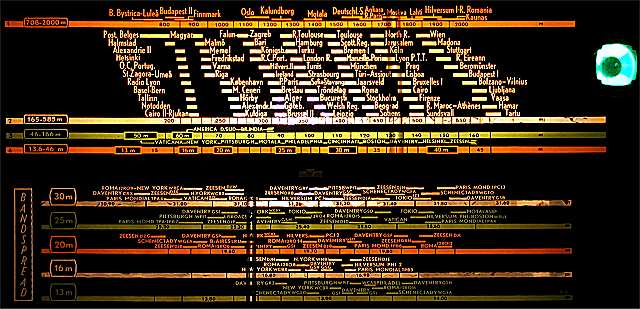

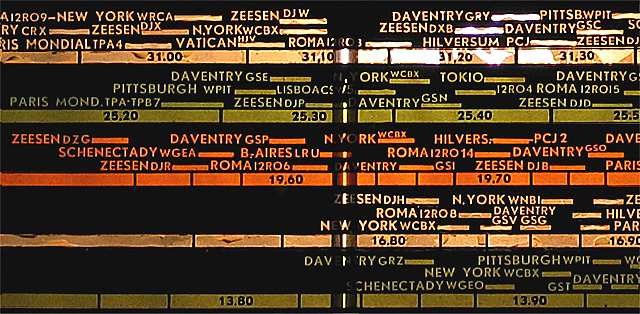

De 9 schalen worden via een lenzensysteem verlicht door 3 lampjes van elk 4 Watt, er zijn twee aanwijzers


De wijzers zijn glazen staafjes waarmee een lichtstreep op de schaal wordt geprojecteerd

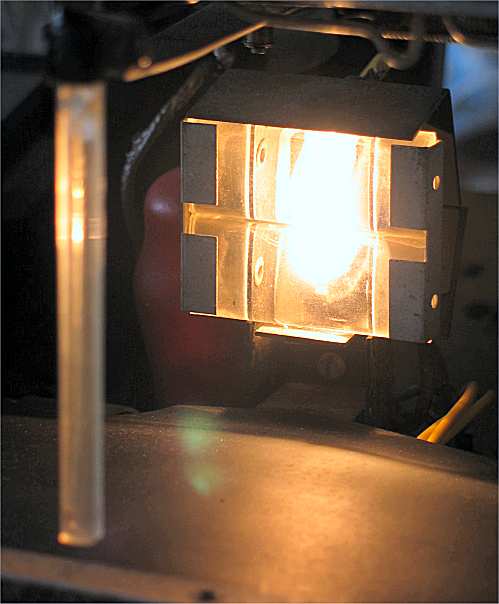

De bovenste schaal wordt verlicht door 2 Philips lampjes 8091D die achter een dubbele condensor zijn gemonteerd. Het licht wordt tevens door de stationswijzer gefocusseerd op de schaal, zodat een oplichtende verticale aanwijsstreep op de schaal ontstaat

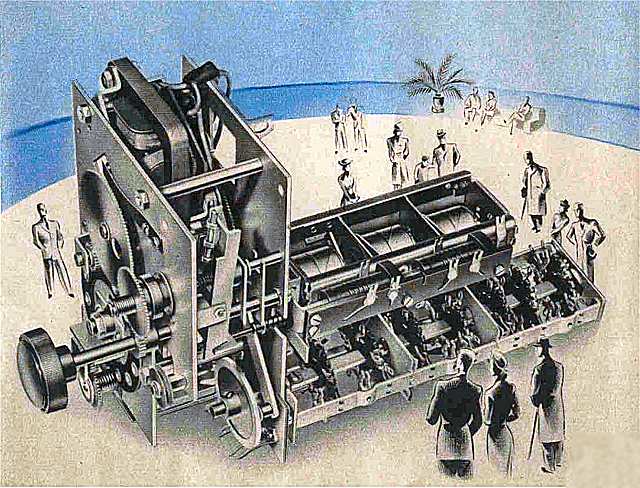

Een gecompliceerd automatisch systeem t.b.v. de motorafstemming

Dit toestel is de opvolger van de 850A "Finale" uit 1938, eveneens uitgerust met motorafstemming.

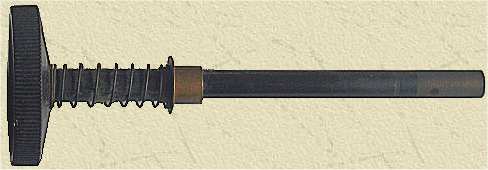

Gereedschap voor het instellen van de voorkeurzenders

Voor de bediening zijn 4 draaiknoppen aanwezig. Links de Toonregel-knop / Basschakelaar, eronder de Volume /Aan-uit knop. Rechts de Afstemknop, eronder de knop voor de Bandspreiding.  Tussen de volume- en bandspreidingregelaar zijn 14 druktoetsen aangebracht. Dit zijn 5 druktoetsen voor MG-, KG en LG-stations, 5 druktoetsen voor KG-stations met behulp van bandspreiding (of willekeurige MG-, KG en LG stations), en 4 stuks voor het inschakelen van een van de normale golfgebieden (LG, MG en twee maal KG). Onder de druktoetsen zit een hendel om de Grammofoon en de Gevoeligheid in te kunnen stellen.


Philips 7882C trilleromvormer

Een variant is de Philips 990A, dit toestel is alleen geschikt voor wisselstroomnetten. De bijpassende trilleromvormer voor deze X-versie is de Philips 7882C.

Dit apparaat is gerepareerd in 2014. Het is eigendom van Herman Huizinga.

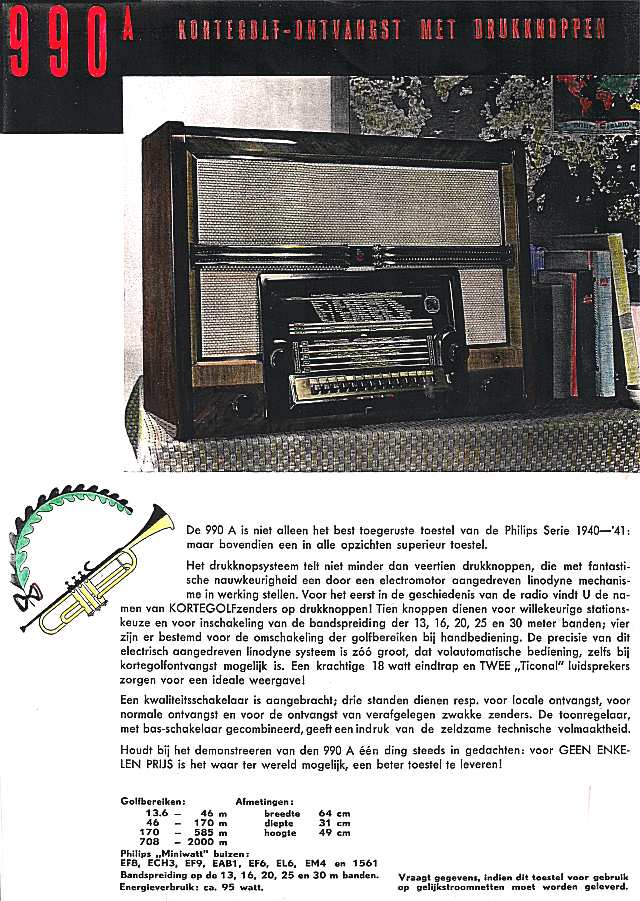

Philips folder 1940

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam -
Type 990X
Serienummer E5222E07
Bouwjaar 1940
Toepassing omroepontvanger
Golfbereik 13,6-46, 46-170, 170-585 en 708-2000 m
Afstemming
preset MG/LG/KG afstemming door middel van 10 druktoetsten en drie gekoppelde motorgestuurde variabele luchtcondensatoren
plus handafstemming
bandspreiding bij 13, 16, 20, 25 en 30 meter
afstemoog EM4
Schalen twee schalen met twee glazen wijzers, en een afstemoog
Schakeling h.f + meng + mf + det + 2xlf
Aantal kringen 6, variabele bandbreedte 9, 11 of 14 kHz
Middenfrequentie 452 KHz
Antenne aansluiting externe antenne en aarde op achterzijde
Aantal lampen 8
Type lampen Philips EF8, ECH3, EF9, EAB1, EF6, EL6, EM4, 1561
schaalverlichtingslampjes 8091D-00 (3x), 6,3V-0,64A
Voedingsspanning
110, 125, 145, 200, 220 of 245 V wisselspanning 50 Hz
95 Watt excl. motor
Gloeispanning 6,3 Volt - 4,3 A plus 4 Volt - 2 A voor de gelijkrichter
Luidspreker
twee stuks type 9602, 7 ohm, met 21 cm conus
aansluiting voor externe luidspreker aan achterzijde
Chassis
chassisnummer 81227
metaal, uitgangsvermogen 6 Watt
Frontplaat
glazen stationsschaal met Philite omhulling
beige luidsprekerdoek
Behuizing
houten kast afgewerkt met gelakt notenhout fineer
geperforeerde kartonnen achterwand met veiligheidskontakt
Afmetingen bxhxd 64x49x34 cm
Gewicht 30 kg
Verkoopprijs Hfl 385 (NL), ZFr 1.100 (CH)
Geschatte waarde € 350
Productieperiode 1940-1941
Seriegrootte onbekend
Bijzonderheden
motorafstemming met 10 presets
laagohmige luidspreker aansluiting aan achterzijde toestel
luidspreker aan/uit schakelaar aan achterzijde toestel
variabele selectiviteit en vertraagde vervormingsarme ASR
phono aansluiting aan achterzijde
inbouw trilleromvormer 7882C mogelijk t.b.v. gelijkstroomnetten

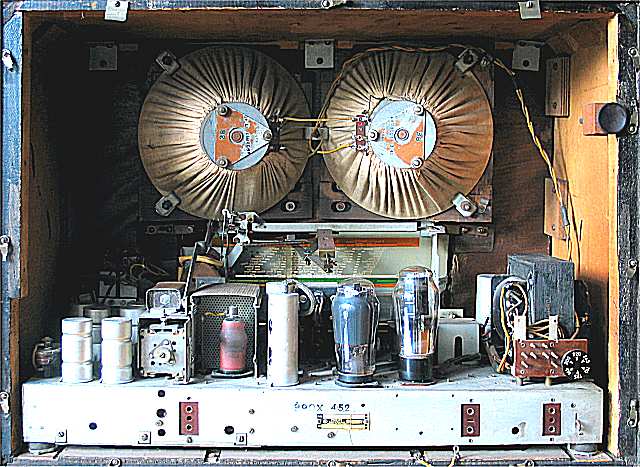

Links het h.f. gedeelte, dan de m.f. versterker, de l.f. versterker en de voeding

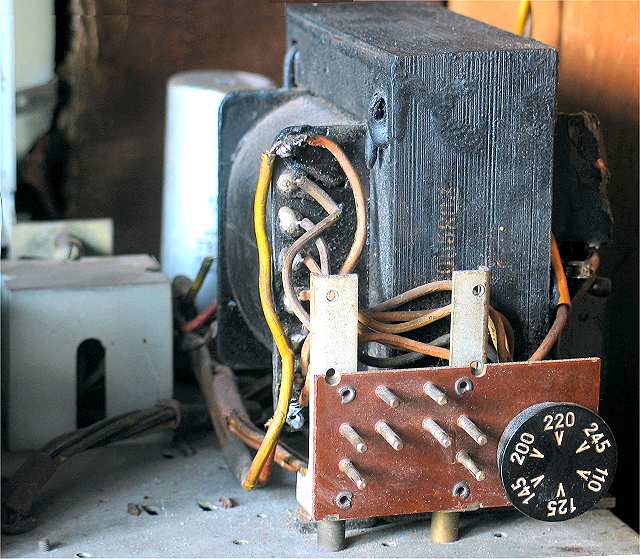

Voedingstrafo , aansluitbordje en spanningscaroussel

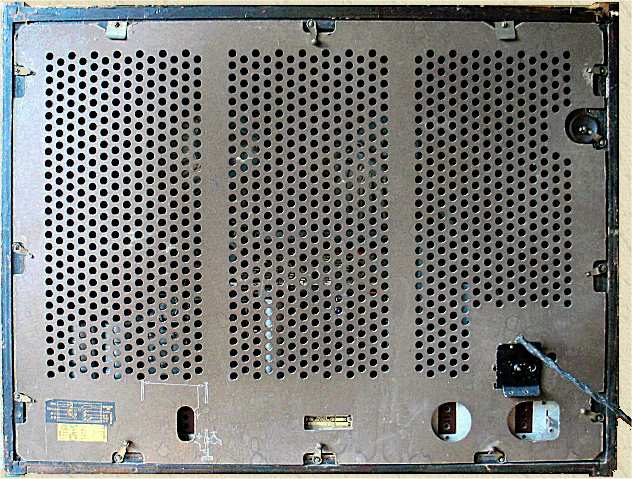

Achterschot van de Philips 990X

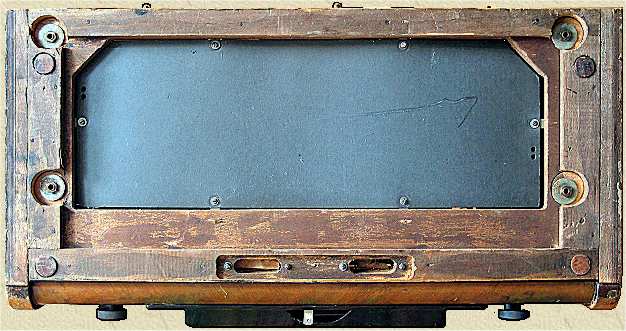

Onderkant Philips 990X

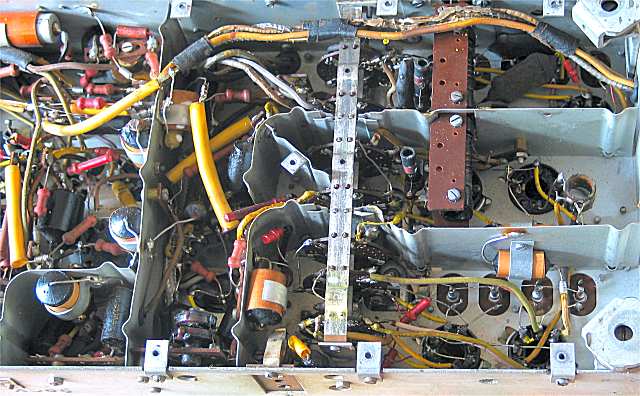

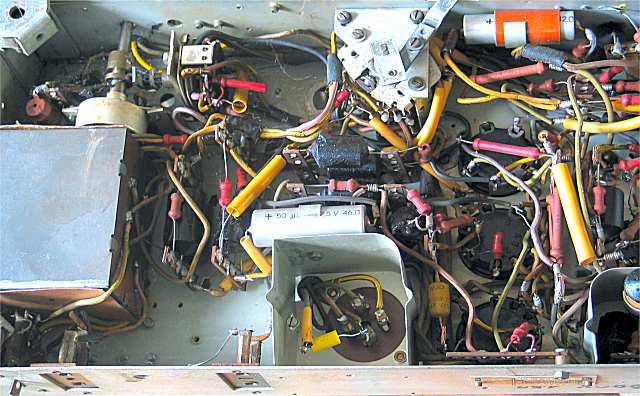

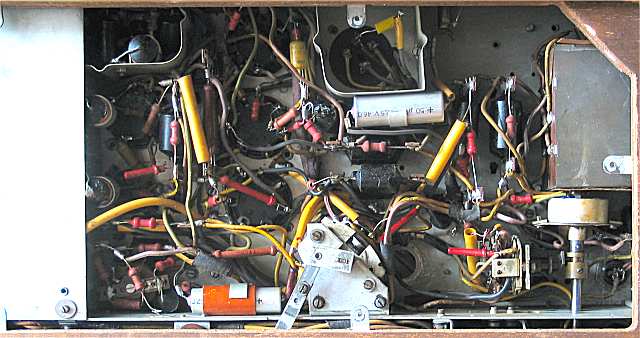

Onderkant van het chassis
