Philips A3X95A

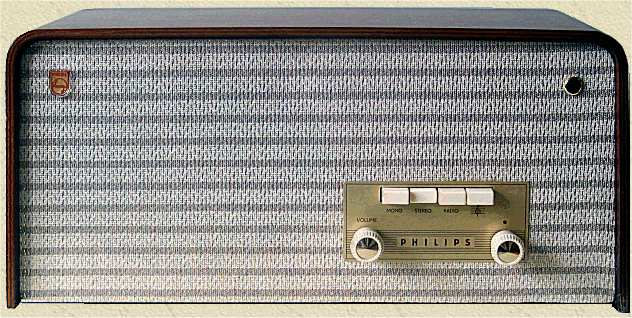

Deze Philips versterker met een ingebouwde luidspreker is uit 1959.

De versterker werd toegepast als tweede versterkerkanaal bij het weergeven van stereoplaten via een monoversterker of via een mono radiotoestel. Voor deze toepassing kan aan de achterzijde van het apparaat een stereo grammofoon worden aangesloten, plus een monoversterker of een mono radiotoestel.


Doek Philips A3X95A

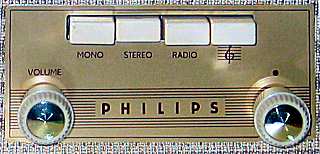

De versterker is eind 1958 gemaakt in de NSF-fabriek in Hilversum. De bediening gaat via een knoppenpaneel aan de voorzijde. De linker draaiknop is voor het VOLUME, de rechter knop is de AAN/UIT schakelaar. Verder zijn er vier druktoetsen voor MONO, STEREO, RADIO en TOON.

Aan de achterkant zit nog een extra luidsprekeraansluiting (800 ohm), terwijl na het verwijderen van de achterwand een schakelaartje zichtbaar wordt waarmee de ingebouwde luidspreker kan worden uitgeschakeld.


Philips AG3063 stereo element

In 1958 werd de stereo grammofoonplaat op grote schaal in de markt gezet, onder meer door bedrijven als RCA. Overigens na vele jaren experimenteren. Het stereo systeem was in feite niet compatible met het bestaande mono systeem, onder meer omdat de meeste bestaande grammofoonelementen absoluut ongeschikt waren om stereo grammofoonplaten af te tasten. Philips introduceerde in 1958 dan ook een nieuwe serie grammofoonelementen, de Philips AG3060, AG3063 en AG3066 die konden worden gebruikt als vervangingselement in Philips mono-grammofoons.

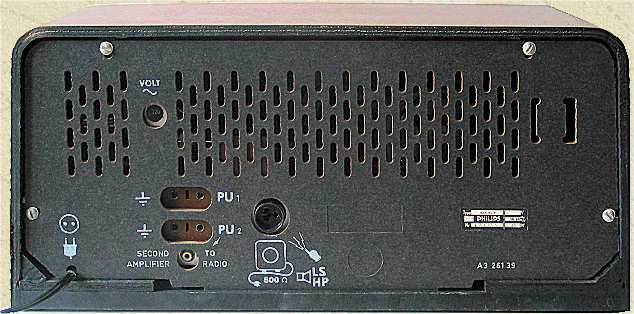

Aansluitingen voor een Stereo grammofoon met kristalelement, een radiotoestel (of mono versterker) en een externe luidspreker

Deze versterker is in 2014 hersteld, hierbij is een beschadiging aan de kast (rechts opzij) gerepareerd. Ook is de krakende volumepotmeter weer geruisloos gemaakt. Het toestel is weer in nieuwstaat, hoewel het 55 jaar oud is.

Het apparaat is indertijd aangeschaft door een katholieke missionaire ontwikkelingsorganisatie, het Centraal Missie Commissariaat. De doos waain het is afgeleverd plus de beschermhoes zijn bewaard gebleven.


Deze Philips versterker arriveerde in deze verpakking bij de klant. Dit was het  Centraal Missie Commissariaat, Laan Copes van Cattenburg 76 in Den Haag. Het transport ging per trein

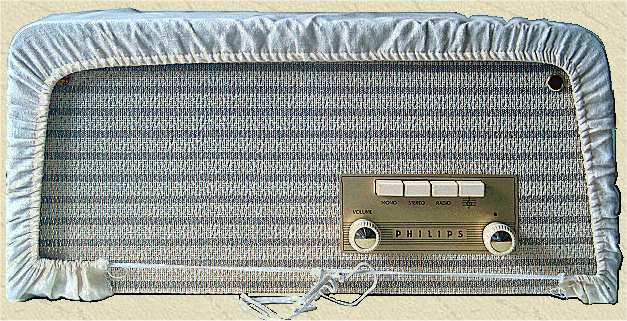

Het toestel met de originele beschermhoes waarin het in de jaren '50 is vervoerd

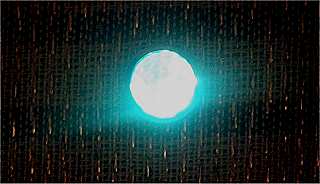

Pilot lampje

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam
Type A3X95A
Serienummer A31755
Bouwjaar 1958
Toepassing audioversterker
Aantal buizen 3
Type buizen Philips ECC83, EL86, EZ80

lampje  6,3 volt - 100 mA

Voedingsspanning 90, 110, 127, 145, 165, 220 en 245 V wisselspanning, omschakelbaar,  40 W, 50-60 Hz
Gloeispanning 6,3 Volt, 1,8 A
Luidspreker Philips AD3690AM, ovaal 23x16 cm, 6 Watt
Chassis
metalen chassis
uitgangsvermogen 5 Watt
Behuizing
hout, teak fineer
kastnummer 4958
Afmetingen bxhxd 45x21x17 cm
Gewicht 4,9 kg
Verkoopprijs Hfl
Geschatte waarde 40
Productieperiode 1959-1960
Seriegrootte onbekend
Bijzonderheden 1-kanaals stereoversterker

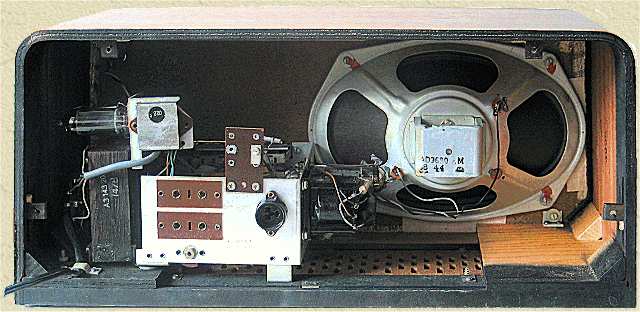

Links de voeding met de gelijkrichtbuis, dan de versterker, de uitgangstrafo en de luidspreker. Het luidsprekerschakelaartje staat hier in de stand "uit"

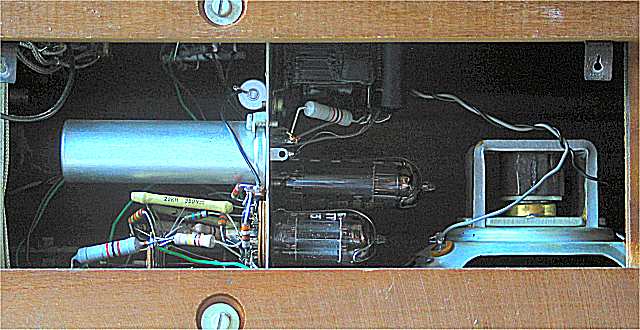

Via het serviceluikje is links de versterker bereikbaar
