Philips AG2006

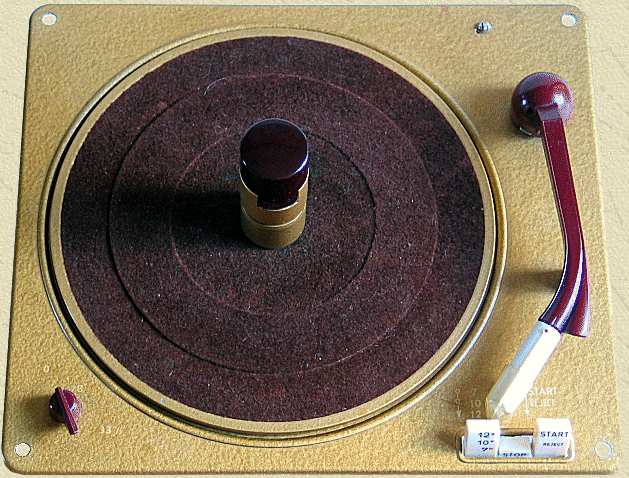

Deze Philips AG2006 inbouw-platenspeler heeft drie snelheden en een wisselfunctie voor 45-toeren platen via de wisselpen AG7008.

Platen met een normaal middengat kunnen alleen half-automatisch worden gedraaid. De snelheid wordt ingesteld met de knop linksvoor, de start- en stoptoets zitten rechtsvoor.

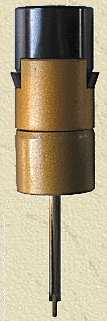

Philips AG7008 wisselpen

De diameter van de plaat (7, 10 of 12 inch) wordt ingesteld met een derde druktoets rechtsvoor.

De grammofoon werd geleverd met de Philips MD elementen AG3020 en AG3021, of met een AG3010 kristalelement. De juiste naalddruk kan via een hefboompje op de arm worden ingesteld voor een van beide type opnemers.

De versie op voetstuk heet Philips AG2206.

Deze grammofoon is in 2011 hersteld.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type AG2006/95
Serienummer 73840
Bouwjaar 1956
Toepassing grammofoon
Draaisnelheid 33 1/3, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm
plastic arm
naalddruk instelbaar voor AG3020/21 of AG3010
Element
type Philips AG3020 en AG3021
ook geleverd met AG3010, AG3012 en AG3013
Aantal buizen geen
Type buizen n.v.t.
Voedingsspanning 110, 127 en 220 V wisselspanning, omschakelbaar, 8 W, 50 Hz
Gloeispanning geen
Luidspreker geen
Chassis
stalen wisselchassis type AG2006
2 polige asynchroonmotor, 8 Watt, 50 Hz
motorpoelies leverbaar voor 40, 50 of 60 Hz
aandrijving via meervoudige motorpoelie en rubber tussenwiel op de flens van de draaitafel
gegoten metalen draaitafel 26 cm, gewicht 1,4 kg
Behuizing geen, inbouwtoestel
Afmetingen bxhxd 35x11x30 cm
Gewicht 3,7 kg
Verkoopprijs Hfl 130
Geschatte waarde € 30
Productieperiode 1956-1958
Seriegrootte onbekend
Bijzonderheden
wisselt alleen singles en EP's
optionele wisselpen Philips AG7008
wisselmechanisme wordt aangedreven via een wormwiel

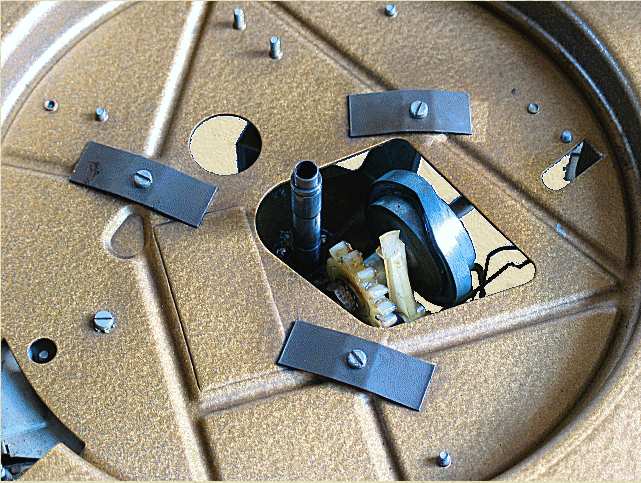

Op deze foto is een van de programmaschijven  zichtbaar, die wordt aangedreven door een wormwiel dat onder de draaitafel is gemonteerd. Het nylon tandwiel naast de programmaschijf grijpt in dit wormwiel

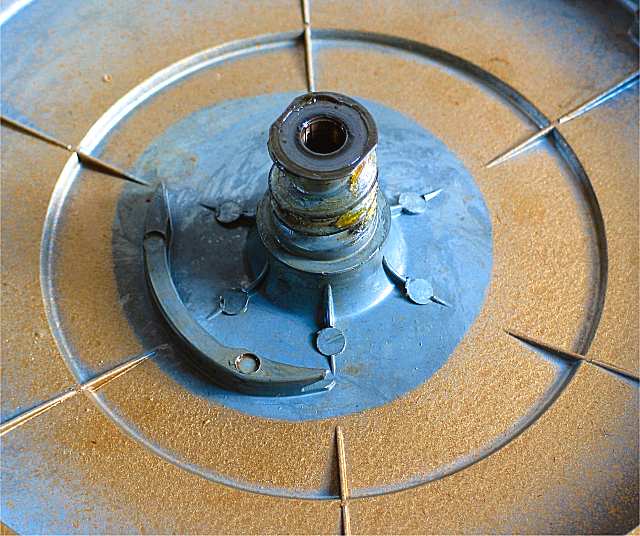

Aan de onderzijde van de 1,4 kg zware draaitafel zit een wormwiel dat het wisselmechanisme aandrijft

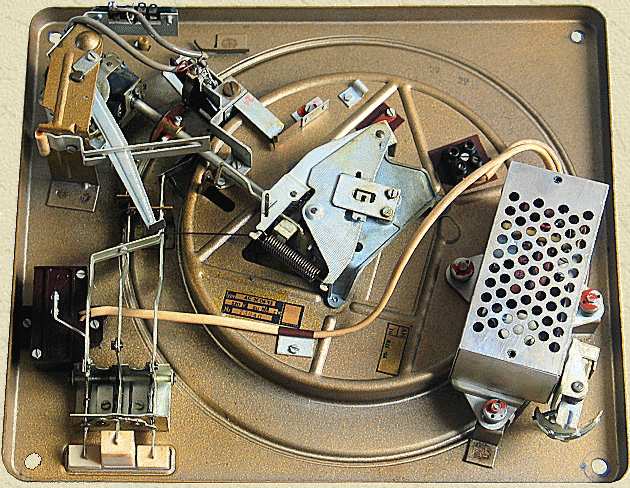

Links boven het afslag- en wisselmechanisme. in het midden de arrętering, linksonder de netschakelaar en de druktoetsen. Rechts de aandrijfmotor van de draaitafel
