Philips AG2100 "Mignon"

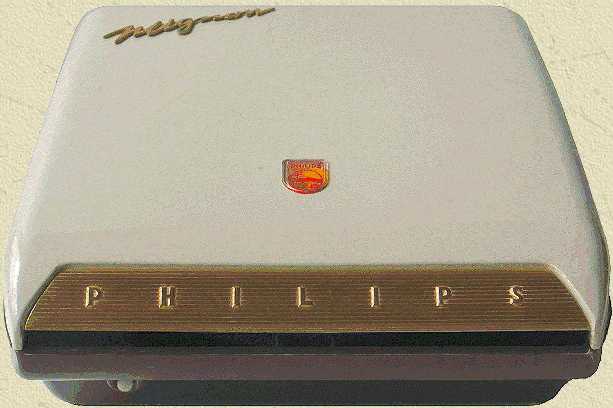

Deze Philips 45-toeren platenspeler type AG2100 om aan te sluiten op een radiotoestel is in 1957 geïntroduceerd. Het apparaat speelt volautomatisch 45 toeren singles af, nadat deze er via een gleuf zijn ingestoken. Een middengat van 38 mm is hierbij noodzakelijk. Links voor zit een knopje waarmee het afspelen voortijdig kan worden gestopt. Een automatische afslag is eveneens ingebouwd, het plaatje wordt bovendien weer automatisch naar buiten geschoven.


Een speciale uitvoering van de Mignon voor inbouw in automobielen (Ford, Hannover Messe 1959). Deze Car Mignon type AG2101 is geschikt voor zowel 6 als 12 Volt accu's. Het Duitse typenummer is MT60, er bestaat ook een Amerikaanse Norelco versie.


Franse Radiola RA7321


Loewe-Opta "Luna-Box" 3742W uit 1958 met een ingebouwde Mignon speler, buizen ECC85, ECH81, EF89, EABC80, EL84, EM84


Eerst het centreerstukje van de plaat uitbreken, zoals op deze foto werkt het dus niet


Mignon koffergrammofoon AG9123D (of MK30) met ingebouwde versterker en luidspreker. Voeding door een 6 Volt batterij, transistors OC71 (2x), OC72 (2x).


Grundig 2028PM uit 1959 met ingebouwde Mignonspeler aan de zijkant, buizen ECC85, ECH81, EF89, EABC80, EL84, EM84

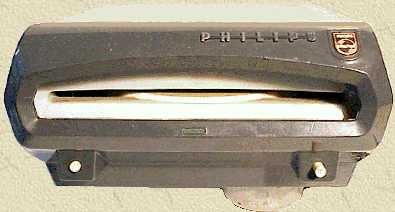

Philips MT60/AG2101 Mignon voor in de auto

Een variant is de Franse Radiola type RA7321. De vormgeving doet enigzins Amerikaans aan. De grammofoon is in 1999 gerenoveerd, het kristal van het weergave-element was aangetast door vocht en is vervangen. Het dekseltje van het snoer-opbergvak ontbreekt. Dit is in 2002 verholpen.


Het Binnenhof, nov 1957

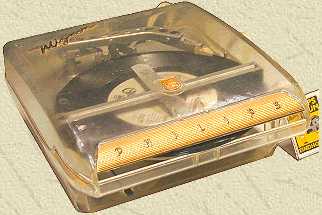

Een Philips AG2100 Mignon met doorzichtige behuizing, foto Piet Blaas, eigendom Philipsmuseum


Philips reclame in een schoolagenda uit 1958

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Mignon, "Platenslikker"
Type AG 2100/95, in Duitsland ook MT10
Serienummer 27747
Bouwjaar 1958
Toepassing grammofoon
Draaisnelheid 45 t/min
Plaatdiameter 17 cm, middengat 38 mm
Arm aluminium U-profiel, 13 cm, alleen het uiteinde van de arm waar de weergever in gemonteerd is kan vertikaal bewegen
Element
kristalelement AG3113, smal model, crème (rood bij de D versie), voorzien van een ingeperste  M en N
saffiernaald AG5006, naalddruk 10 g
levensduur naald 125 uur
automatische naaldreiniging d.m.v. ingebouwd borsteltje
frequentiebereik 30 - 14.000 Hz
Aantal buizen geen
Type buizen n.v.t.
Voedingsspanning 110, 127 of 220 V wisselspanning, omschakelbaar, 7 W, 50 Hz
Luidspreker geen
Chassis
chassis type AG2013
2 polige asynchroonmotor, 7 W, 50 Hz
aandrijving via motorpoelie en rubber tussenwiel op binnenkant van de draaitafel
geperst stalen draaitafel
automatische afslag
Behuizing
roodbruin/grijs plastic kastje, tweedelig
afsluitbaar opbergvakje voor de snoeren aan onderzijde
Afmetingen bxhxd 20x9,5x22,5 cm
Gewicht 1,7 kg
Verkoopprijs Hfl 75, DM 79 (D, met spanningskiezer en aansluitsnoer)
Geschatte waarde € 100
Productieperiode 1957-1961
Seriegrootte onbekend
Bijzonderheden
speelt automatisch singles af
automatische afslag

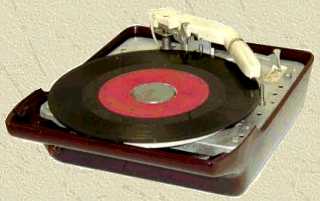

De draaitafel en de aluminium arm zijn verborgen onder de grijze kap. Vlak onder het afspeelelement is het borsteltje van de automatische naaldreiniger zichtbaar

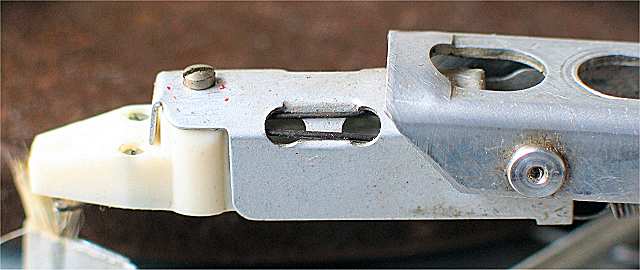

De arm bestaat uit een vast en een bewegend gedeelte, verbonden door een scharnier

Vanaf eind 1959 werd de aluminium arm vervangen door een plastic arm met Philips AG3017 stereo element 30-15.000 Hz. Deze uitvoering werd in Duitsland verkocht voor DM 74. Typenummerszijn AG2161, AG2162 en MT30. Dit apparaat was ook in de kleur blauw verkrijgbaar

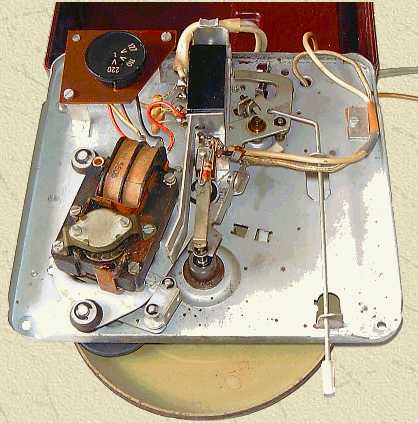

Onderzijde van het chassis: motor, spanningscaroussel, automatische afslag en uitwerp mechanisme

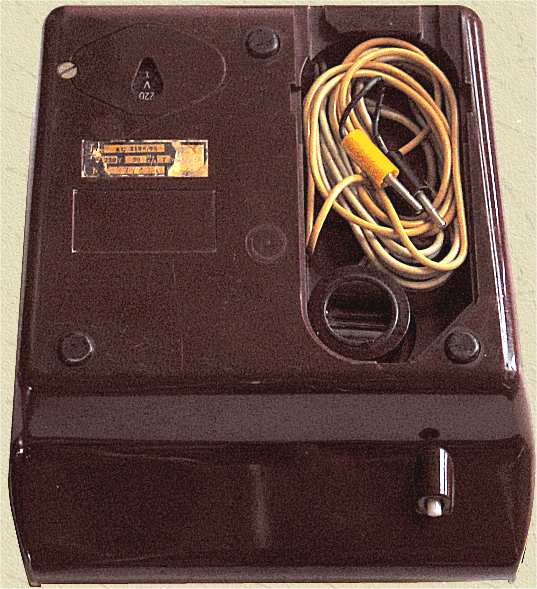

Links het afsluitbare vak voor de snoertjes, rechts de deksel van de spanningscaroussel
