Philips AG2106


"MAAK VAN UW RADIO EEN RADIOGRAMMOFOON"

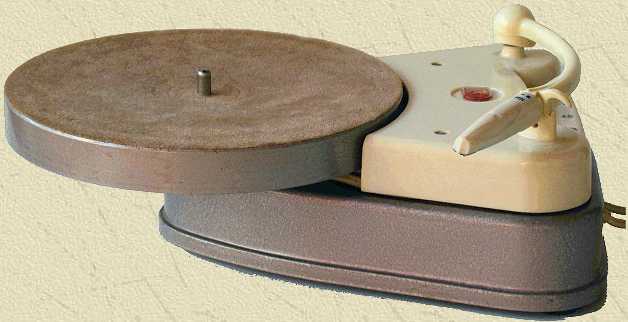

Deze kleine Philips mono grammofoon type AG2106 kwam in 1954 op de markt. Het is een "minimalistisch" ontwerp, heel simpel uitgevoerd op een kleine driehoekige metalen sokkel. De as van de draaitafel zit op een van de hoekpunten van de sokkel, de arm bevindt zich tussen de andere 2 hoekpunten. Draaisnelheid is 33, 45 of 78 toeren per minuut. Zowel normale als microgroef platen kunnen worden afgespeeld.

De draaisnelheid wordt ingesteld met het schuifknopje rechts op de grammofoon. Wanneer de grammofoon niet wordt gebruikt dient dit schuifje in de stand "0" te staan om beschadiging van het tussenwieltje te voorkomen. De aan/uit schakelaar is gekoppeld met de arm.


45-toeren adapter type AG7001

Door de toonkop iets te draaien ten opzichte van de arm wordt de juiste aftastnaald gekozen:  Micro of Normaal. Een 45-toeren adapter werd bijgeleverd, vanaf het modeljaar 1955 werd een automatisch terugverend 45-toeren spindeltje gemonteerd.

Het dekje van deze speler was ook afzonderlijk verkrijgbaar als type AG2002.

De voorganger van deze grammofoon is de Philips AG2104 uit 1953. Verschil zit in het type van automatische afslag, de AG2104 slaat op een vooraf instelbaar punt af, terwijl de AG2106 werkt op basis van de afstand die de naald per omwenteling aflegt.

Het toestel is in 2004 schoongemaakt, het kristalelement was aangetast door vocht en is vervangen.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam onbekend
Type AG 2106/95
Serienummer 50433
Bouwjaar 1954
Toepassing grammofoon
Draaisnelheid 33 1/3, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm met ingelijmde aluminium buis
Element
type Philips AG 3010 mono, 2-naalden M en N naast elkaar gemonteerd
kristalelement, smal model, crème
naalddruk 12 g
Aantal buizen geen
Type buizen n.v.t.
Voedingsspanning 110, 127, 220 V wisselspanning, omschakelbaar, 6 W, 50 Hz
Luidspreker geen
Chassis
metalen chassis type AG2002
2 polige asynchroonmotor, 6 W, 50 Hz
aandrijving via meervoudige motorpoelie en rubber tussenwiel op buitenkant van de draaitafel
gegoten aluminium draaitafel 20 cm
automatische afslag
Behuizing metalen sokkel, grijze hamerslaglak
Afmetingen bxhxd 33x12x21 cm
Gewicht 2 kg
Verkoopprijs AG2002 dekje: Bfr 575 (B)
Geschatte waarde € 45
Productieperiode 1954-1955
Seriegrootte onbekend
Bijzonderheden
minimalistisch ontwerp
automatische afslag

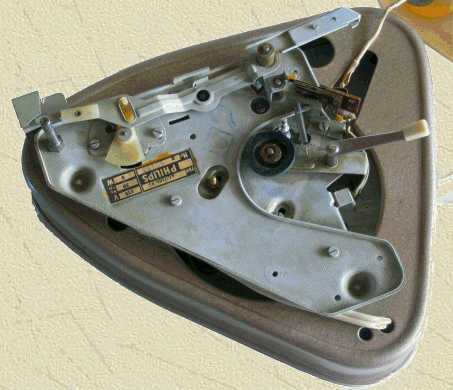

Het draaiplateau en de Philite beschermkap zijn hier verwijderd. Het rubberen tussenwieltje wordt in de hoogte versteld met behulp van het schuifje rechts

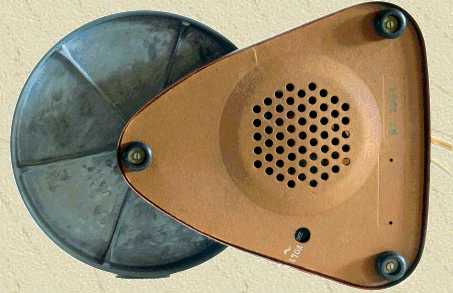

Op deze foto is de driehoeksvorm van het grammofoontje goed zichtbaar. De ingestelde netspanning is via een gaatje in de kartonnen bodem zichtbaar

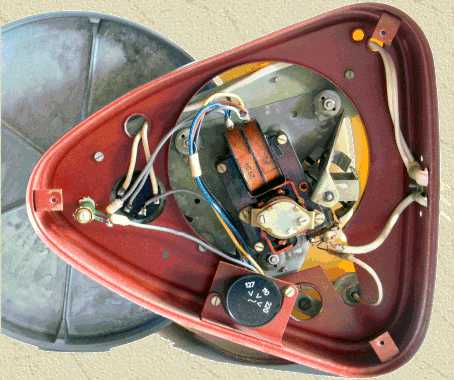

Links de netschakelaar, in het midden de motor en onder de spanningscaroussel. Geheel links de voorschakelweerstand t.b.v. de 127 Volt
