Philips AG9005

Een Philips AG9005 voorversterker voor gebruik bij magneto-dynamische toonpnemers met hoge zelfinductie zoals de Philips AG3020 en AG3021.

Het toestel heeft een ingebouwde netvoeding, en wordt geschakeld tussen de grammofoon en een versterkeringang t.b.v. kristalelement.

Hiermee wordt de juiste aanpassing gerealiseerd tussen het MD element en de radio- c.q. versterker ingang. In de jaren '50 waren versterkers meestal alleen geschikt om een kristalelement op aan te sluiten.

Deze versterker is een van de eerste geheel getransistoriseerde Philips produkten.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam onbekend
Type AG 9005/02
Serienummer 8354x (laatste cijfer onleesbaar)
Bouwjaar 1958
Toepassing correctieversterker
Aantal transistors 1
Type transistor OC75 wit, diode OA81
Voedingsspanning
220 V wisselspanning, 2 Watt
inwendig om te schakelen naar 110 of 127 V
Chassis
afspeelcorrectie conform RIAA kromme
uitgangsspanning max. 2,5 Volt
ruisniveau -64 dB
temperatuurbereik 10..45 gr Celcius
Frontplaat geen
Behuizing

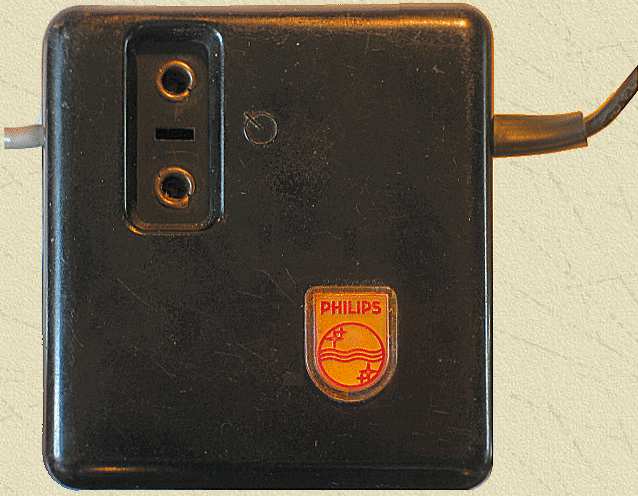

donkerbruin bakelieten doosje

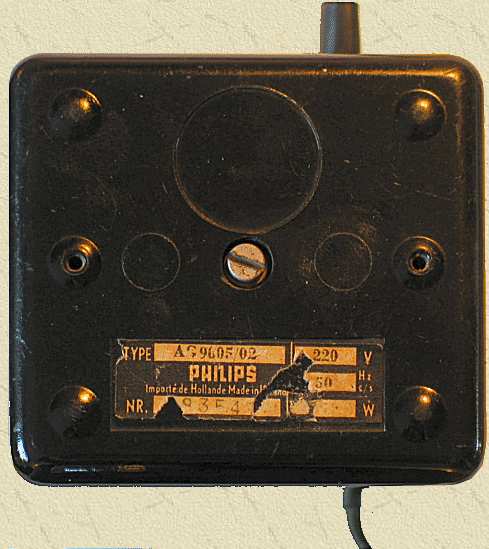

twee bevestigingspunten aan de achterzijde
Afmetingen bxhxd 8x5x9 cm
Gewicht 350 g
Verkoopprijs Hfl 39, BFr 750 (B)
Geschatte waarde 30
Productieperiode 1957-1962
Seriegrootte onbekend
Bijzonderheden een van de eerste geheel getransistoriseerde Philips produkten

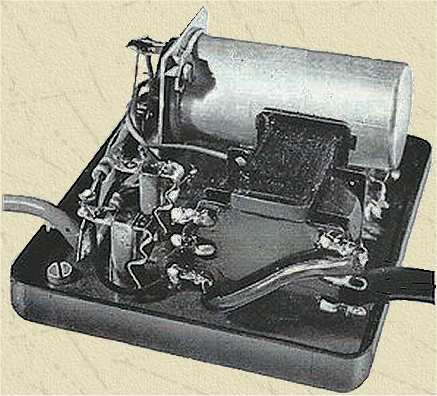

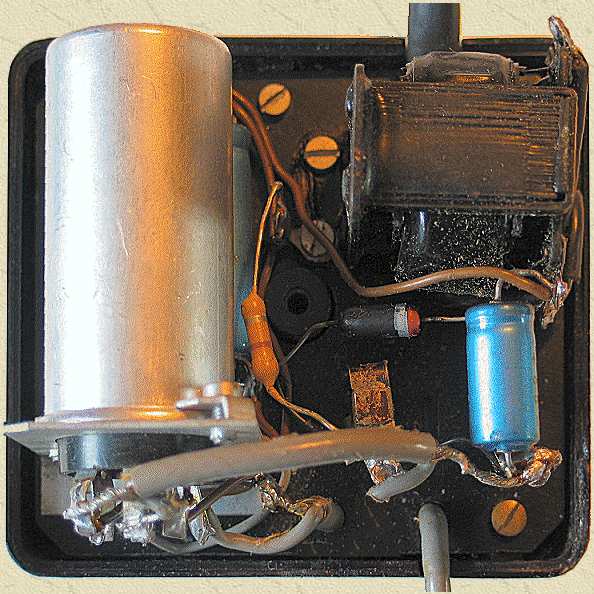

Links de afgeschermde voorversterker, rechts de netvoeding

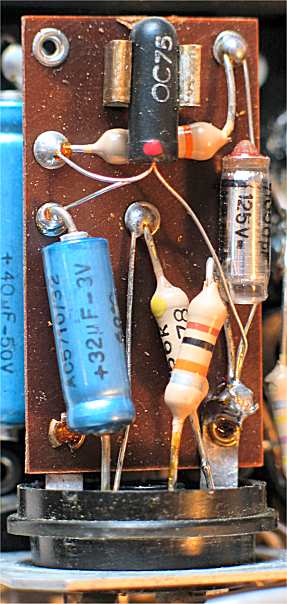

De voorversterker bevindt zich in een spoelbus, en bestaat uit een pertinax plaatje waarop de onderdelen zowel aan de voorkant als aan de achterkant met behulp van holnieten zijn bevestigd
