Philips AG9014

Philips introduceert in 1954 haar eerste (mono) Hi-Fi versterker. Vanaf 1956 waren ook Hi-Fi buizenversterkers leverbaar in de vorm van bouwdozen, de HF10 (10 Watt) en de HF302 tot en met de HF309.


De Philips AG9000 uit 1954 is een trafoloze mono High Fidelity versterker, buizen EF40 (5x), EL81 (2x), EZ40 (3x)  en DM71


De Philips AG9015 stereo versterker uit 1962 heeft OTL plus eindtrafo's. Uitgangen: 8, 16 of 800 ohm. Buizen: EF86 (2x), ECC83 (4x), EL86 (4x), GZ34


De Philips AG9018 heeft hetzelfde binnenwerk als de AG9015, maar dan in een houten kast

Deze AG9014 is een 2 x 10 Watt Philips stereoversterker uit 1958. De versterker heeft balans eindtrappen die direct, dat wil zeggen zonder tussenschakeling van een transformator, met 800 ohm luidsprekers (aanvankelijk type AD5038, later AD5046, met resp. AD3701AM en 9710AM drivers) worden verbonden. Als bijpassende tuner kan het type A5X83A uit 1958 (mono) of A5X93A uit 1963 (stereo) worden gebruikt, een geschikte grammofoon is de AG2209 (met AG3401 pick-up).

Op het frontpaneel zijn 4 draaiknoppen aangebracht voor Treble, Bass, Volume en Balance. Verder een On/Off schuifschakelaar, drukknoppen voor Tuner, PU en Tape selectie, Stereo/Mono toetsen, een geel Distortion lampje en een groen Mains lampje. Het distorsie lampje licht op als de versterker bijna geheel wordt uitgestuurd. De versterker is ook geleverd met grijze knoppen i.p.v. creme.

De AG9015 verschijnt twee jaar later. Deze uitvoering heeft naast de 800 ohm aansluitingen ook nog laagohmige aansluitmogelijkheden, hiertoe zijn twee uitgangstrafo's ingebouwd.

De AG9014 en AG9015 zijn Hi-Fi versterkers van een zeer hoge kwaliteit, in combinatie met de juiste Philips luidsprekers kunnen ze ook nu nog meer dan bevredigende prestaties leveren. Minpuntje is de kwaliteit van de gebruikte composiet weerstanden, deze laten het wel eens afweten. De bediening van deze versterker voelt goed aan, ook de kast heeft een solide uitstraling.

Deze versterker is eigendom van Jan Joziasse, de reparatie is hier beschreven.

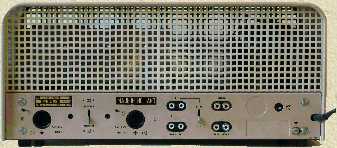

Aan de achterzijde zitten de aansluitingen voor de signaalbronnen en luidsprekers en de schakelaars om L-R en de PU om te zetten

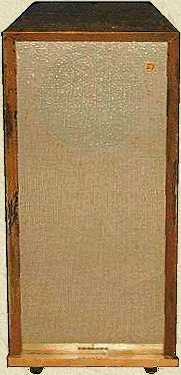

Een 800 ohm Philips AD5046 box met 9710AM luidspreker

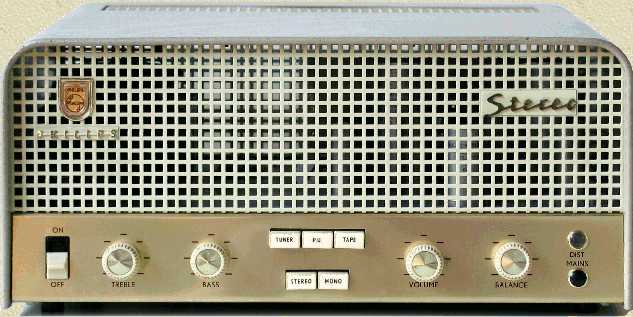

Philips AG9014 met grijze knoppen


Distortion en Mains  lampjes

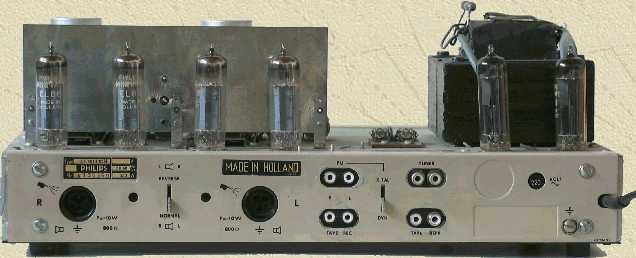

Vier maal EL86 op een rij, op de achtergrond twee keer EZ81

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam onbekend
Type AG 9014/02M
Serienummer A135359
Bouwjaar 1960
Toepassing geluidsversterker
Aantal buizen 12
Type buizen Philips EF86 (2x), ECC83 (4x), EL86 (4x), EZ81 (2x)
distorsie indicatie neon lampje type Z8
mains indicatie gloeilampje type 7999D, 6,3 V-0,1 A
Voedingsspanning 90, 110, 127, 145, 165, 190, 220 of 245 V wisselspanning, omschakelbaar, 130 W, 50-60 Hz
zekeringen 140 mAT (2x), 200 mAT, 10 A (2x), open trafozekering
Chassis
metaal
uitgangsvermogen 2 x 10 Watt / 2 x 800 ohm /0,2% vervorming
frequentiebereik 7 Hz tot 50 kHz, 0,5 dB
intermodulatie vervorming  <0,5% voor 40 en 10 kHz 4:1
dempingsfactor=40
Frontplaat goud geëloxeerd aluminium
Behuizing
metalen kap met grijze hamerslaglak
geperforeerde panelen boven, voor en achter
zwarte metalen bodemplaat
Afmetingen bxhxd 40x18x30 cm
Gewicht 12,5 kg
Verkoopprijs onbekend
Geschatte waarde € 120
Productieperiode 1958-1962
Seriegrootte onbekend
Bijzonderheden
OTL eindtrappen 800 ohm
ingangen voor pick-up, Tuner, Tape Rec en Tape Repr
Reverse/Normal schakelaar voor luidspreker aansluitingen
X.tal/Dyn schakelaar voor PU ingang

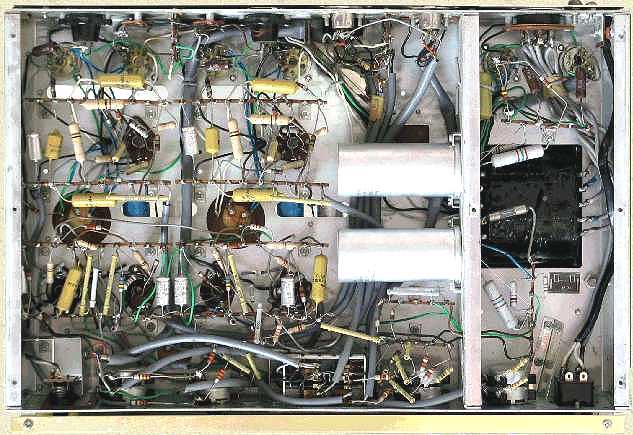

Links de beide versterkersecties, rechts de voeding

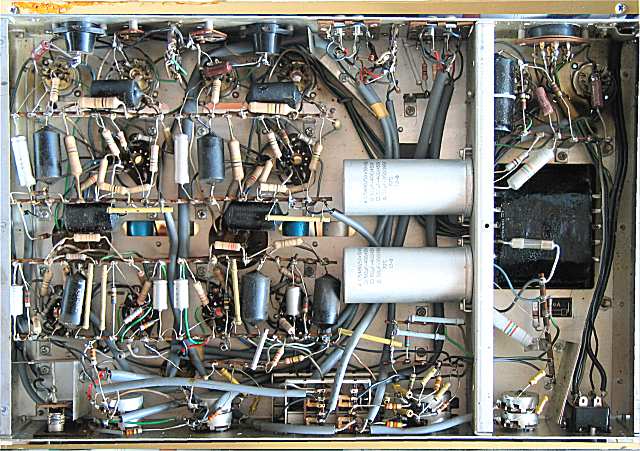

Een vroege AG9014 uit 1958, hierin zijn papiercondensatoren gemonteerd. Gemaakt in Hilversum, door NSF

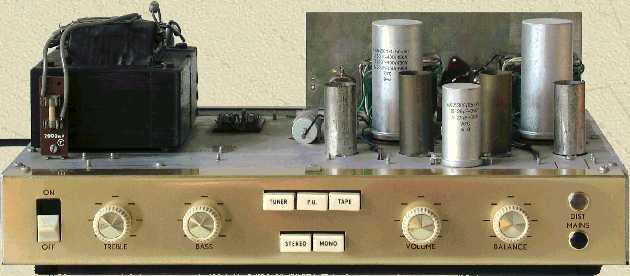

Links de voedingstrafo, rechts de voorversterker. Beide EF86 buisjes zijn voorzien van een mu-metalen afschermbus (links en rechts van de voorste elco)


Eindtrappen en voeding, de AG9014 is al met Cinch entrees toegerust. De 800 ohm luidsprekers worden via speciale 3-polige pluggen verbonden

Philips 800 ohm luidsprekerplug

De transformatorloze Philips balansversterker is voor het eerst beschreven door A. Peterson en D.B. Sinclair in de Proceedings I.R.E. January 1952. Daarna is in Nederland een speciale buis ontwikkeld, de EL86, waarmee de belastingsimpedantie van de schakeling daalde tot 800 ohm.

De eindtrappen van de AG9014 zijn uitgevoerd met een ECC83 dubbeltriode. De eerste triode werkt als voorversterker, de tweede triode als fazeomkeerbuis. Deze laatste stuurt de "bovenste" EL86 aan. De eindbuizen werken in klasse A instelling, en krijgen elk een anodespanning van 160 Volt bij een stroom van 75 mA.

De schermroosters van de eindbuizen worden elk gevoed via een smoorspoel, hierdoor is het rendement van de versterker hoger dan bij een schakeling met schermroosterweerstanden. Het rendement ligt dicht tegen het theoretisch haalbare aan (50%). De twee smoorspoelen zijn gecombineerd op één kern, waardoor geen voormagnetisatie optreedt. De zelfinductie van de spoelen is zo hoog (60 Henri) dat het effect hiervan pas beneden 20 Hz zichtbaar wordt.
De hulpwikkeling (S5a) op deze smoorspoel/transformator is aangesloten op de uitgang van de versterker. De wikkelverhouding van de trafo is 1:1:1. Door deze constructie is er nooit gelijkspanning op de uitgang aanwezig.

Het tegenkoppelcircuit van de eindversterker bestaat uit een combinatie van positieve en negatieve terugkoppeling. De positieve terugkoppeling ontstaat via de gemeenschappelijke kathodeweerstand van de triodes. De tegenkoppeling ontstaat door het uitgangssignaal via een weerstand terug te voeren naar de kathode van de eerste triode. Dit soort schakelingen is in principe zeer gevoelig voor faseverschuiving, maar omdat een uitgangstrafo hier ontbreekt valt dit in de praktijk wel mee.
