Philips AG9102

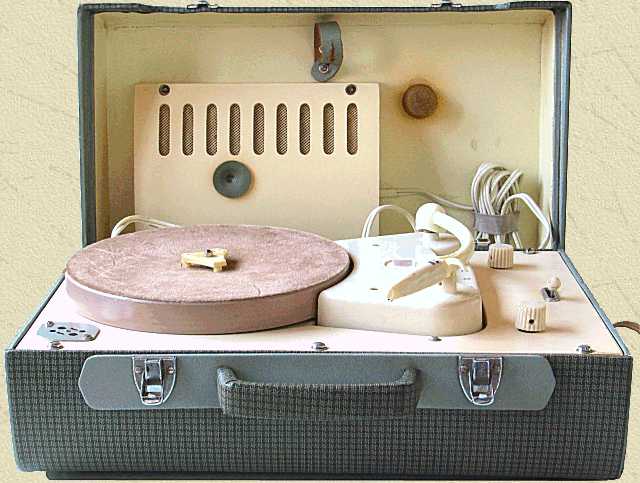

De Philips AG9102 is een koffergrammofoon met ingebouwde versterker en luidspreker uit 1954. Het toestel heeft 3 snelheden: 33, 45 of 78 toeren per minuut. Zowel normale als microgroef platen kunnen worden afgespeeld.


De netstekker wordt geparkeerd in dit verchroomde plaatje, waarin ook Amerikaanse en Engelse stekkers passen


Het 45 toeren opvulstukje zit bij het 1954 model op de binnenkant van de deksel geklemd


Philips AG2107

De versterker wordt bediend met 2 draaiknoppen, een volume/aan-uit aan de voorzijde en een knop voor de hoge tonen meer naar achteren. De hendel tussen de knoppen is voor de bediening van de basschakelaar. De grammofoon wordt aangezet door de arm naar rechts te draaien, het apparaat heeft een automatisch afslagmechanisme.

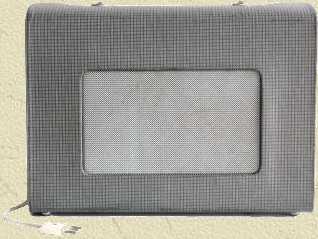

Het snoertje tussen de versterker en de luidspreker in de deksel kan via een stekker worden losgenomen zodat de deksel ook kan worden gebruikt als tweede luidspreker voor bij de radio. De deksel wordt voor gebruik los naast de grammofoon opgesteld.

Voor het vastklikken van de netstekker in de transportstand  is een verchroomd plaatje met gaatjes gemonteerd op het dek.

Het automatisch terugverend 45-toeren spindeltje is aanwezig vanaf het modeljaar 1955. Bij het model voor 1954 werd een los 45-toeren adaptertje bijgeleverd, zie foto hiernaast.

Naast deze 50 Hz versie zijn er twee 60 Hz varianten, de /52 voor 115 Volt en de /96 voor 110, 127 of 220 Volt.
De /19 variant is voor 50 Hz en heeft een aparte netschakelaar.

De Philips AG2107 (in verschillende kleuren verkrijgbaar, waaronder donkerrood) is uitgerust met hetzelfde loopwerk, maar heeft geen ingebouwde versterker en luidspreker.

Het apparaat is in 2004 schoongemaakt, de bekleding is gerepareerd en het element is vervangen. Verder is het (slecht gelijmde) armpje schoongemaakt, opnieuw gelijmd en bijgewerkt. Het Philips schildje is aangevuld. Een koppelcondensator was al eens eerder vervangen.



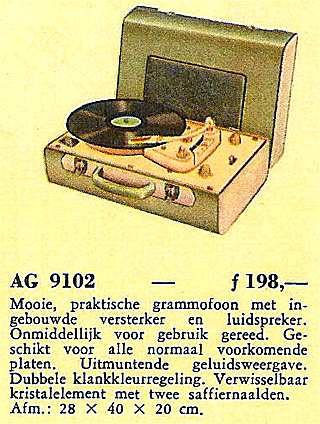

Type AG 9102. <<Electrophone>>-Phono-Versterker-Valies. Bevat een versterker van hoge kwaliteit. Uitgangsterkte 3 W. Dubbele toonregeling. Phono-motor type AG 2002 met 3 snelheden. Speciale luidspreker van 17 cm in het deksel van de valies gebouwd. Afneembaar deksel, kan dienen als tweede luidspreker voor radio. 110, 130, 220 volt wisselstroom. Afmetingen : 40 x 28 x 20 cm                                                                      Radio Bourse 1955, bedankt Marc

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam "Electrophone" (B)
Type AG9102/95
Serienummer E60844E
Bouwjaar 1956
Toepassing grammofoon
Draaisnelheid 33 1/3, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm met ingelijmde aluminium buis
Element
type Philips AG 3010
mono, 2-naalden M en N naast elkaar gemonteerd
kristalelement, smal model
naalddruk 12 g
Aantal buizen 3
Type buizen Philips EF40, EL41, EZ80
/52 variant: Philips 6267, 6BQ5, 6V4
Voedingsspanning 110-125 of 220 V wisselspanning, omschakelbaar, 38 W, 50 Hz
Gloeispanning 6,3 Volt, 1,5 A
Luidspreker
AD1720 magnetodynamisch
resonantie van de luidspreker in deksel: 110 Hz, 4 dB
3 Watt, 3 Ohm, 120-12.000 Hz, diameter 17 cm, diepte 5 cm
Chassis
metalen chassis type AG2002
2 polige asynchroonmotor, 6 Watt, 50 Hz
aandrijving via meervoudige motorpoelie en rubber tussenwiel op buitenkant van de draaitafel
gegoten aluminium draaitafel 20 cm
uitgangsvermogen 3 Watt

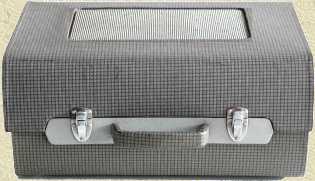

Behuizing
koffertje van gebogen karton en board
grijs en groen plastic bekleding
luidsprekerrooster van gevlochten metaaldraad, daarachter rood doek
afneembaar deksel
Afmetingen bxhxd 39x19x29 cm
Gewicht 7 kg
Verkoopprijs Hfl 198, Bfr 2.950 (B)
Geschatte waarde 35
Productieperiode 1954-1956
Seriegrootte onbekend
Bijzonderheden
automatische aanpassing van spindeldiameter bij 45 toeren singles
automatische afslag
luidsprekeruitgang 3 ohm/3 Watt

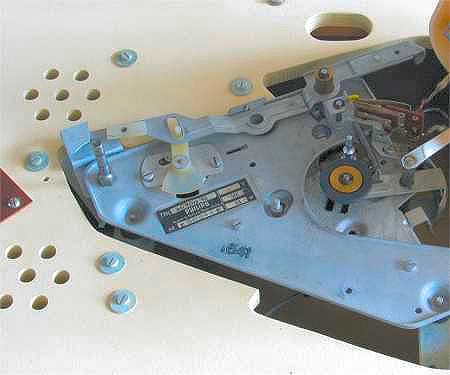

Het tussenwieltje verbindt de motorspindel met de draaitafel

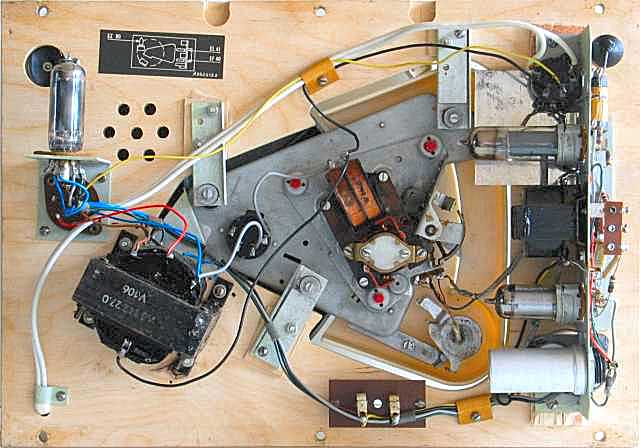

Links de voedingstrafo met gelijkrichtbuis en spanningscaroussel, in het midden de aandrijfmotor en rechts het versterkerchassis. De grondplaat is gemaakt van multiplex.
