Philips B2X60U

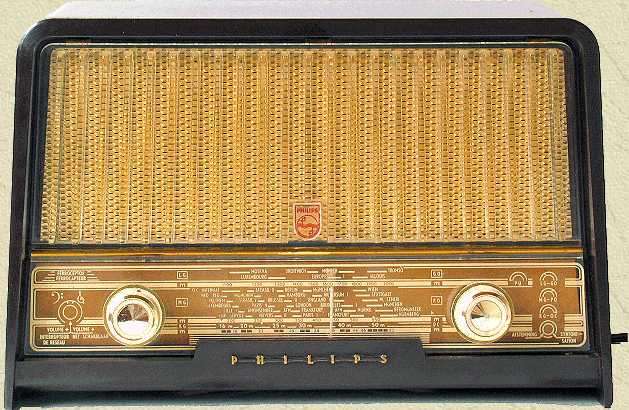

De Philips B2X60U is een kleine AM radio uit 1956 met een strakke bakelieten kast. Opvallend is de luidspreker grille die bestaat uit vertikale perspex ribben gemonteerd voor een goudkleurig metalen rooster. 's-Avonds is deze grille verlicht.


Philips B2X63U met FM, buizen UCC85, UCH81, UF89, UABC80, UL84, UY85. Is ook in grijze uitvoering geleverd


dit is.... uw eigen PHILIPS, uw ontvangtoestel gaat overal mee !

Deze radio heeft de gebruikelijke drie golfbereiken (geen FM), en is voorzien van twee ingebouwde antenne's. Hiermee kan het apparaat overal in huis worden ingezet, hoewel in de praktijk meestal werd gekozen voor een vaste opstelling in de huiskamer.

De bedieningsknoppen zijn links de toonschakelaar (groot) en netschakelaar/volumeregeling (klein) en rechts de golfbereikschakelaar/PU (groot) en afstemming (klein).  Het toestel speelt zowel op wisselstroom- als gelijkstroomnetten.

Varianten zijn de B2X60B (speelt op batterijen) en de B2X63U (met FM ontvangst)
De Portugese versie is de Philips B3LN66U, deze is uitgerust met MG en 2 maal KG.

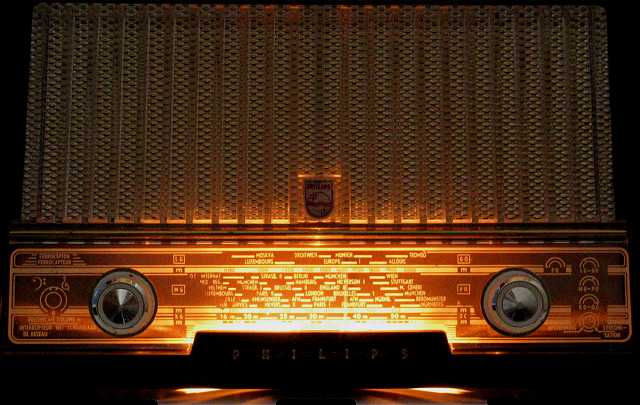

Het front wordt van onder uit verlicht door een gloeilampje

Het toestel is gemaakt in de Philips fabriek in Leuven, waarschijnlijk verkocht in een winkel in Amsterdam (resten van label op achterschot, Bilderdijkstraat 41-45, showroom Fluwelen Burgwal), in 2004 gerepareerd en is eigendom van Alle Hamstra.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type B2X60U
Serienummer PL 18311
Bouwjaar 1956
Toepassing omroepontvanger
Golfbereik LG: 1154-2000 m, MG: 186,4-580 m, KG: 16,58 50,5 m
Afstemming afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen
horizontale plexiglas schaal met wijzer, verlicht
schaal en luidsprekergrille zijn uit een stuk gemaakt
Schakeling meng + mf + det + 2x lf
Aantal kringen 5
Middenfrequentie 452 kHz
overall bandbreedte 9,5 kHz
Antenne
ingebouwde enkele MG/LG ferrietantenne, 240x10 mm
ingebouwde KG plaatantenne
antenne en aarde aansluiting aan achterzijde
Aantal lampen 5
Type lampen Philips UCH81, UF89, UBC81, UL84, UY42 (of UY41)
gloeilampje 8097D-00 19V, 97 mA

B2X60B: DK96, DF96, DAF96, DL96, DM71
B2X63U: UCC85, UCH81, UF89, UABC80, UL84, UY85

Voedingsspanning
127 en 220 Volt instelbaar, 45 W AC/DC
met R3 kortgesloten: 110 en 200 Volt AC/DC
2 zekeringen: 100 mA (anodestroom) en 400 mA (netstroom)
Gloeistroom 100 mA serieschakeling, 122 Volt
Luidspreker magnetodynamisch 12 cm, 5 ohm, type Philips AD3500X
Chassis
metaal
uitgangsvermogen 3 Watt
Frontplaat plexiglas, goudkleurige geperforeerde metaalplaat
Behuizing
donkerbruine bakelieten kast
gebogen geperforeerde kartonnen achter- /boven wand
Afmetingen bxhxd 32x20x16 cm
Gewicht 2,5 kg
Verkoopprijs Hfl 158, Bfr 2.100 (B)
Geschatte waarde 60
Productieperiode 1956-1957
Seriegrootte onbekend
Bijzonderheden aansluiting voor grammofoon (kristal element) aan achterkant

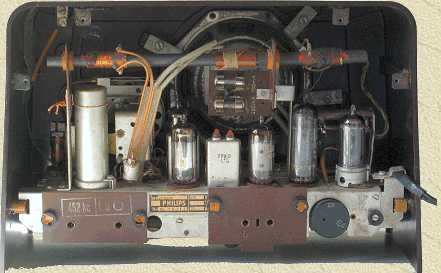

Binnenin 4 noval buizen plus een rimlock gelijkrichter

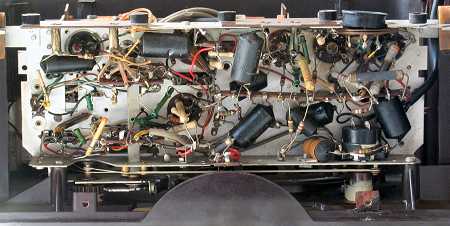

Ook onder het chassis is alles nog in originele staat

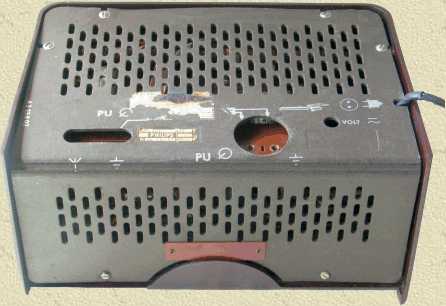

Achter- en onderkant vormen een geheel
