Philips BD263U Philetta

De Philips BD263U is een kleine omroepontvanger met FM ontvangst uit 1956. Het apparaat is gemaakt in de Philips fabriek in Duitsland, en heeft een bijzondere uitstraling door de verlichte plexiglas grille, het goudkleurige metalen rooster en de 5 "piano" druktoetsen voor de selectie van het golfbereik (AUS, LW, KW, MW, UKW). Na het gelijktijdig indrukken van de LW en KW toets kan een aangesloten platenspeler (TA) worden beluisterd. De afstemschaal heeft 2 afzonderlijke wijzernaalden voor AM en FM.

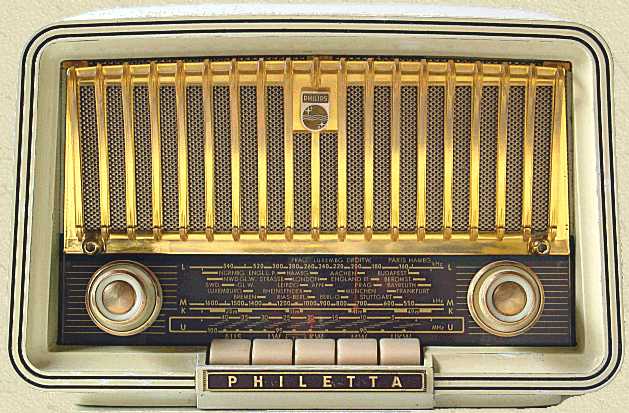

Philips BD263U bruine uitvoering


De allereerste Philips Philetta is de 203U uit 1941, buizen UCH21 (2x), UBL21 en UY21

Links en rechts hiervan zijn op de plexiglas afstemschaal 2 concentrische draaiknoppen aangebracht, deze zijn voor VOLUME-TOON en AM-FM AFSTEMMING.

Het apparaat is voorzien van een ingebouwde ferroxcube antennestaaf voor de ontvangst van de MW-LW, voor de KG en de UKW band is los een antennedraadje bijgeleverd.

De Philips BD263U Philetta was verkrijgbaar in bruin of creme (elfenbein).

De geschiedenis van de Philips Philetta begint in 1941 met de 203U en 204U modellen, en loopt door tot 1970. De laatste Philetta's waren uitgerust met transistoren.
De modellen van rond 1955 zijn tegenwoordig weer populair, waarschijnlijk vanwege het nostalgische, Amerikaans aandoende uiterlijk.

De ontvangst en de klank van dit toestel is zeer bevredigend, vooral wanneer rekening wordt gehouden met de compacte afmetingen.

Dit toestel is geruild met Paul Pajzs en in 2005 schoongemaakt en hersteld. Bijna alle papiercondensatoren (Ero) moesten worden vervangen.

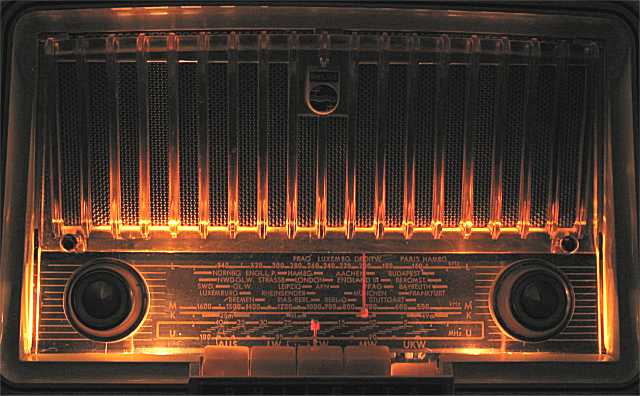

De frontplaat wordt vanaf de onderkant verlicht door twee lampjes

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven
Fabrikant: Deutsche Philips G.m.b.H., Hamburg

Land van herkomst Duitsland
Eigennaam Philetta 263
Type BD263U
Serienummer W81422A
Bouwjaar 1957
Toepassing omroepontvanger
Golfbereik LG: 150 - 273 kHz, MG: 520-1620 kHz, KG: 24,4 51,7 m, FM: 87 -100,5 MHz
Afstemming afstemming door middel van twee afzonderlijke dubbele variabele luchtcondensatoren, AM en FM
Schalen horizontale plexiglazen schaal twee metalen draadwijzers, verlicht
Schakeling meng + mf + det + 2x lf (AM)
hf + meng + 2x mf +det +2xlf (FM)
Aantal kringen 5 (AM), 7 (FM)
Middenfrequentie 10,7 MHz (FM), 460 kHz (AM)
Antenne
AM/FM antenne en aarde aansluitingen aan achterzijde
ingebouwde enkele MG/LG ferrietantenne
Aantal buizen 6
Type buizen Valvo UCC85, UCH81, UF89, UABC80, UL84, UY85
2 gloeilampjes 8089D, 12V, 0,1 A
Voedingsspanning
instelbaar op 110, 127 en 220 Volt wissel- en gelijkspanning
110 Volt alleen na kortsluiten van weerstand R3
35-50 Watt
Gloeistroom 100 mA serieschakeling, 192 Volt
Luidspreker
Philips AD2460 ovaal, 10x15 cm, 5 ohm
aansluiting externe luidspreker 5 ohm
Chassis
metaal
uitgangsvermogen 3 Watt
chassisnummer 065069
Frontplaat plexiglas, goudkleurige geperforeerde metaalplaat
Behuizing
creme gelakte kunststof kast

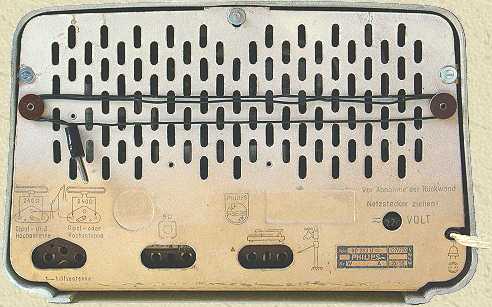

gebogen geperforeerde kartonnen achter- /boven wand, geel
Afmetingen bxhxd  29x19x16 cm
Gewicht 2,8 kg
Verkoopprijs DM 199 (D)
Geschatte waarde 75
Productieperiode 1956-1957
Seriegrootte onbekend
Bijzonderheden
4-bands omroepontvanger met FM
toonregeling en volumeregeling met loudness correctie
aansluiting voor pick-up en externe luidspreker 5 ohm

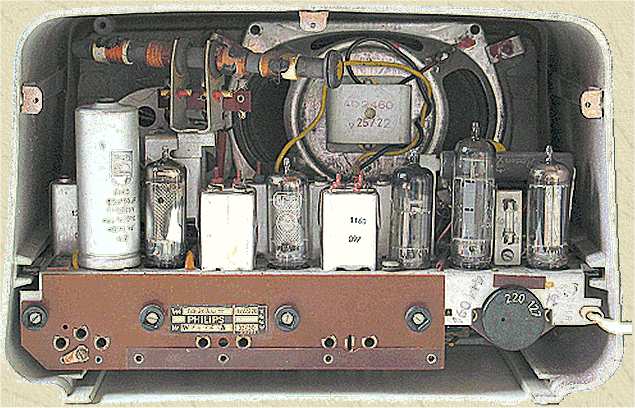

Links de afvlakelco van de voeding, daarnaast de AM mengtrap, de m.f. versterker, LF versterker, zekeinghouder en gelijkrichter. De UKW afstemmer zit verscholen achter de afvlakelco.

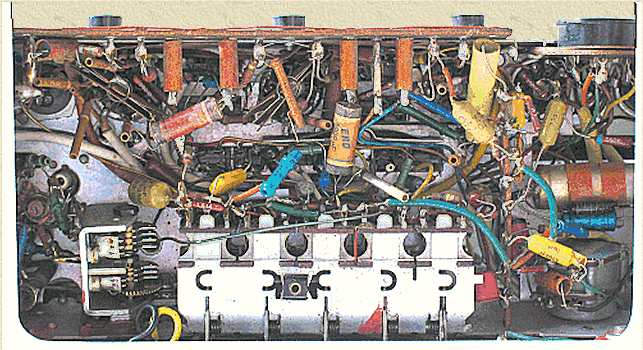

Onder het chassis zijn de onderdelen in lagen aangebracht. Sommige onderdelen zijn daardoor vrijwel onbereikbaar
