Philips BX180U Philettina

Deze kleine Philips radio met typeaanduiding BX180U is uitgerust met vier rimlock buizen en geschikt voor ontvangst op de middengolf.


Philips BIN197U uit Ned. IndiŽ, buizen UCH41, UAF42, UBC41, UL41, UY41


Luidsprekerdoek 3 cm breed


NSF H201U,  buizen UCH41, UAF42, UBC41, UL41, UY41

Het toestel is gebouwd in de Philips fabriek in Eindhoven, en ontworpen voor zowel 220 volt wissel- als gelijkspanningsnetten. De 127 volt versie is de BX182U.


Erres KY449 kortegolfontvanger


Waldorp Amigo

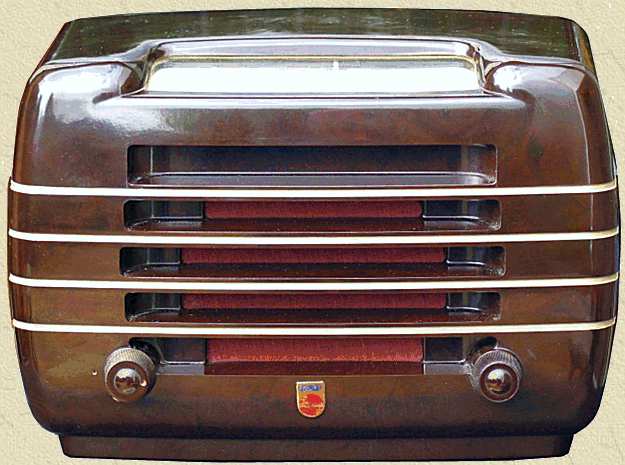

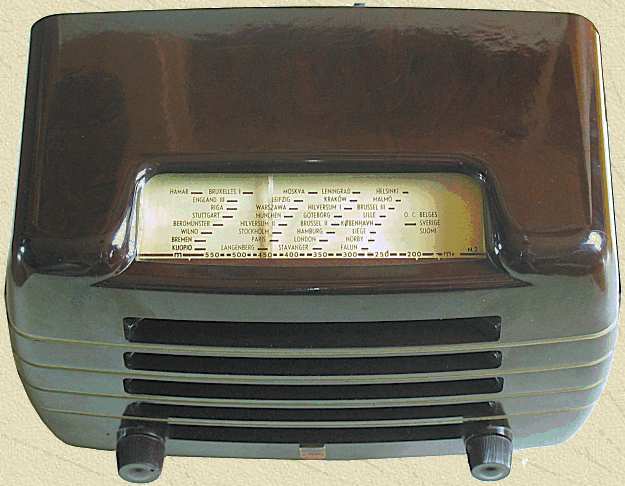

Links zit de volumeknop met netschakelaar, aan de rechterkant de afstemknop.

Bij de eerste serie uit 1948 wordt de afstemcondensator via een rubberrol aangedreven, in 1949 is deze constructie vervangen door aandrijving via een snaartje.

De BX181U en BX183U zijn varianten met MG en LG voor 220 volt resp. 127 volt. Verder maakte Philips in Nederlands IndiŽ de 5-lamps BIN197U, met KG ontvangst.

De Philips BX180U werd ook verkocht door Erres en Waldorp, als de Erres KY449 (in Ned. IndiŽ) resp. de Waldorp Amigo.

De Philips BX180U is voorzien van een aantal nieuwe materialen en constructies. Behalve de plaatsbesparende "Rimlock" buisjes wordt door Philips een plastic kastje toegepast.  Net als bij haar bakelieten kastjes gebruikt Philips hiervoor de handelsnaam "Philite". Ook worden nieuwe spoelen met een ferroxcube kern toegepast.

Het apparaat is in 2008 gerepareerd. Hierbij is het schaallampje vervangen (verkeerd type). De ratelcondensator is eveneens vervangen en een loszittend kontakt is doorgesoldeerd.

Het toestel speelt goed. Het is iets minder gevoelig vergeleken met soortgelijke toestellen die meestal een buis meer hebben, maar dat is niet hinderlijk.

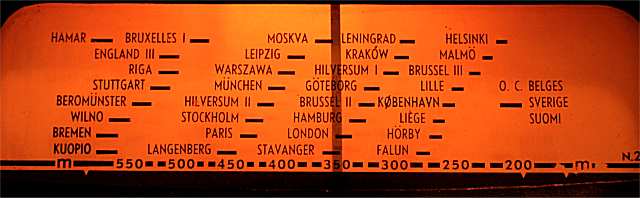

De stationsschaal wordt van achteruit verlicht door een gloeilampje

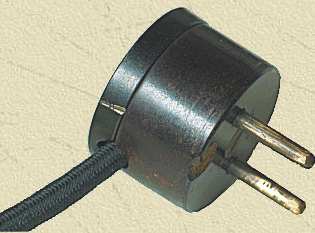

Het streepje op de netstekker geeft de negatieve pen aan


Emmerich Weninger

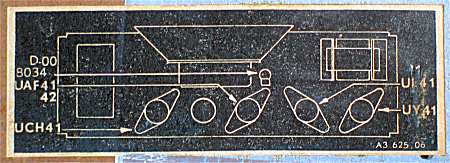

Het buizenplaatje op de achterwand geeft aan dat dit toestel ook zou spelen met een UAF41 m.f. buis. Bij deze buis ontbreekt echter de aansluitpen voor het derde rooster, dat in de Philips BX180U wordt gebruikt voor het verkrijgen van de AVR spanning

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Philettina
Type BX180U
Serienummer E14985E01
Bouwjaar 1948
Toepassing omroepontvanger
Golfbereik 185-580 m
Afstemming afstemming via een dubbele afstemcondensator
Schalen horizontale glazen schaal met wijzer, verlicht
Schakeling meng + mf + det + lf
Aantal kringen 5, gevoeligheid 100 uV
Middenfrequentie
452 kHz
over-all bandbreedte 11,5 kHz

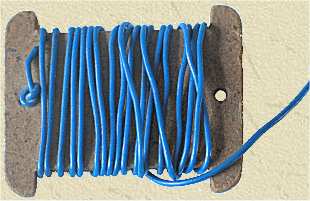

Antenne vast gemonteerde antennedraad
Aantal lampen 4
Type lampen Philips UCH41, UAF42, UL41, UY41
gloeilampje 8034D-00 10V, 200 mA

De BX182U heeft een UY42 i.p.v. de UY41 en een gloeilampje type 7121D 6V, 50 mA

Voedingsspanning 220 V gelijk- of wisselspanning, 38 W
BX182U: 127 volt gelijk- of wisselspanning, 35 W
Gloeistroom 100 mA serieschakeling
Luidspreker elektrodynamisch 13 cm, 5 ohm, type 9730X
Chassis
metaal
uitgangsvermogen 1,3 Watt
Frontplaat bakeliet, glazen stationsschaal
Behuizing
kunststof (Philite) bruin kastje
kartonnen achterwand
Afmetingen bxhxd 25x17x14 cm
Gewicht 2,5 kg
Verkoopprijs Hfl 105
Geschatte waarde Ä 90
Productieperiode 1948-1949
Seriegrootte onbekend
Bijzonderheden goedkoop en compact toestelletje met slechts 4 buizen

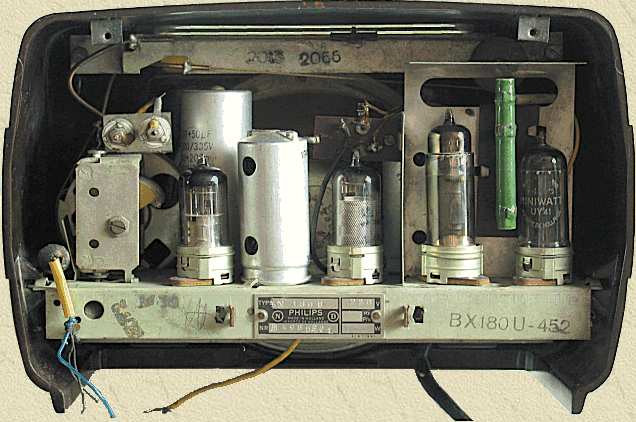

Van links naar rechts de afstemcondensator, mengbuis, afvlakelco, m.f.trafo, m.f. buis, eindbuis, ballast weerstand en gelijkrichtbuis

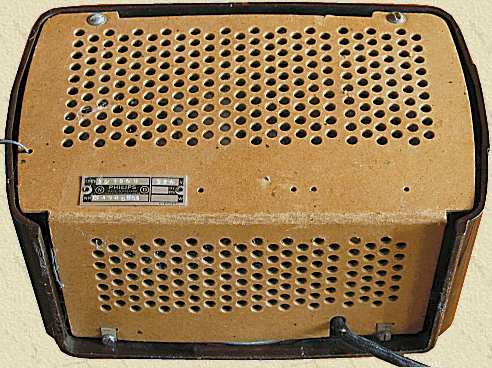

De achter- en onderkant is gemaakt van geperforeerd karton
