Philips BX390A

De Philips BX390A is een populaire omroepontvanger uit 1949. Het apparaat is gemaakt in BelgiŽ, en heeft een eenvoudige bruine plastic kast, Philips noemde dit materiaal "Philite", dezelfde naam die men daar vanaf de jaren '20 gebruikte voor bakeliet.


Doek 3x3 cm

Ondanks de eenvoud van het toestel is men er in geslaagd om een aantal extra's in te bouwen zoals bandspreiding voor de 25 en 30 meter band en een kwaliteitschakelaar om de toonbalans in te kunnen stellen.


De Philips BCH394A (boven) en de Philips BD390A Orion (onder) hebben hetzelfde chassis

Hetzelfde toestel in een luxe houten kast is de Philips BX493A. Er zijn nog een aantal varianten gemaakt zoals de BD390A "Orion" met houten kast en optionele FM-unit 7455 voor de Duitse markt, de BCH390A en de BCH394A voor de Zwitserse markt en de BSF390A voor de Finse markt. Ook zijn er Siera toestellen gemaakt met dit chassis (S289A) en Mediator toestellen (M289A). In Helsinki werden er Fenno toestellen gemaakt met zo'n chassis, de Fenno 203V Seura. De toestellen met de toevoeging -19 zijn bedoeld voor Zweden en zijn voorzien van een extra zekering in de anodeleiding van de eindbuis.


Philips BX493A met hetzelfde chassis

De bediening van het apparaat gaat met vier draaiknoppen: voor de KWALITEIT, VOLUME-AAN/UIT, het GOLFLENGTEBEREIK en de AFSTEMMING. De kwaliteitsknop heeft vijf toonstanden, waarvan drie voor de radio (kwaliteit, dof en spraak) en twee voor de grammofoon (dof en kwaliteit).

Dit radiotoestel is in 2016 opgeknapt, met dank aan John Koster voor de achterwand en de uitgangstrafo (een servicetrafo). Verder zijn het chassis en het luidsprekerdoek schoongemaakt en zijn een aantal papiercondensatoren vervangen (C6, C40 en C42). De servicetrafo is circa 10 jaar nieuwer dan het toestel zelf en het kostte enig speurwerk om de juiste aansluitingen hiervoor te achterhalen.

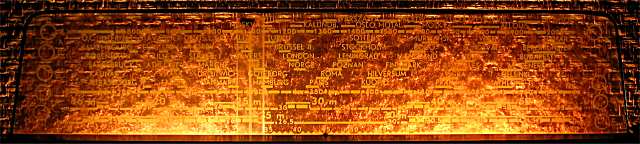

De verlichting van de stationsschaal bestaat uit twee gloeilampjes die de schaal van onderen aanlichten

Het toestel is zeer gevoelig en speelt voortreffelijk. De uitvoering van kast en chassis is kwalitatief zeer goed. De glazen stationsschaal is eenvoudig via de voorzijde uitneembaar.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, made in Belgium
Eigennaam geen
Type BX390A
Serienummer L22030
Bouwjaar 1949
Toepassing omroepontvanger
Golfbereik LG 715..2000, MG 185..580, KG1 25..31.6, KG2 16,4..50,5 meter
Afstemming afstemming door middel van twee gekoppelde variabele luchtcondensatoren

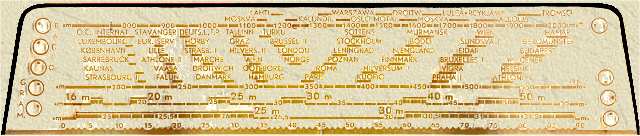

Schalen horizontale glazen schaal met plexiglas wijzer, verlicht
Schakeling meng + mf + det + 2x lf
Aantal kringen 5
gevoeligheid 10 uV (MG)
Middenfrequentie 452 kHz
overall bandbreedte 10 kHz
Antenne antenne en aarde aansluiting aan achterzijde
Aantal buizen 5
Type buizen Philips ECH42, EAF42, EBC41, EL41, AZ41
schaallampjes 8045D-38 (2x) 6,3 volt/0,32 A
Voedingsspanning
110, 125, 145, 200, 220 en 245 volt wisselspanning, instelbaar
45 W, 50 Hz
Gloeispanning 6,3 Volt/2 A en 4 Volt/0,72 A (gelijkrichter)
Luidspreker magnetodynamisch 17 cm,  5 ohm, type Philips 9738X
Chassis
metaal
uitgangsvermogen 2,5 Watt
grammofoonaansluiting en aansluiting externe luidspreker
Frontplaat
met doek bespannen klankbord
bruine opgespoten vezels achter de stationsschaal
Behuizing
bruine plastic kast, multiplex klankbord
kartonnen achterwand
Afmetingen bxhxd 40x26x20 cm
Gewicht 7,5 kg
Verkoopprijs Hfl 208
Geschatte waarde Ä
Productieperiode 1949 - 1950
Seriegrootte onbekend
Bijzonderheden
aansluiting voor grammofoon
bandspreiding op de KG

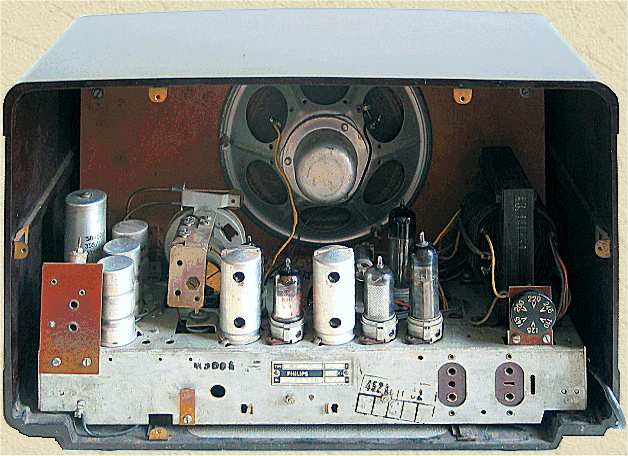

Geheel links de voedingselco, vervolgens de h.f. spoelen, de afstemcondensator , de m.f. versterker, de l.f. versterker en de netvoeding

De luidsprekertransformator van dit Philips toestel was defect geraakt, en vervangen door een z.g. Philips servicetransformator. Om de juiste aansluitpunten van zo'n servicetrafo te bepalen is soms lastig, maar niet onmogelijk.

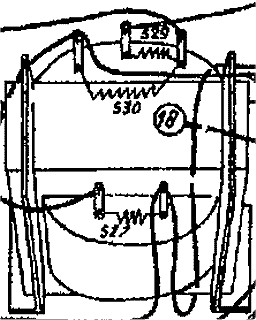

De aansluitingen van de originele trafo met typenummer A3 151 74.0 kunnen worden gevonden in de Philips servicedocumentatie:

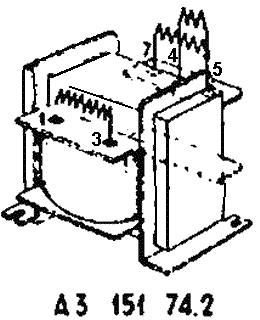

Het gaat dus om een transformator met een primaire wikkeling S17, en een secondaire wikkeling S29-S30. De aftakking wordt gebruikt voor de tegenkoppeling. Volgens het Philips document Philips Luidsprekertrafos52 (zie de NVHR-schematheek) is de vervangende trafo hiervoor de A3 152 46.0. Deze transformator lijkt echter niet op de servicetransformator die in het toestel is gemonteerd. We vinden echter ook een tekening van de originele trafo met de service aansluitingen in dit document, zij het dat het uitvoeringsnummer -2 van deze trafo wat hoger is dan dat van de originele trafo (-0).

De service aansluitnummers op deze tekening (1, 3, 4, 5 en 7) hebben we straks nog nodig.

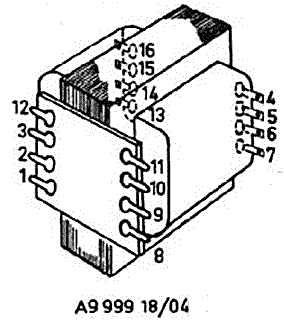

In het document Philips Luidsprekertrafos57 vinden we de vervangende trafo voor de A3 152 46.0 met het servicenummer A9 999 18.04:

Dit is de Philips servicetrafo die in dit toestel zit. De aansluitpennen 1, 3, 4, 5, en 7 moeten we dus gebruiken. Bij de montage van deze trafo was echter gebruik gemaakt van de pennen 1, 3, 8, 9 en 11, waardoor het toestel niet meer optimaal functioneerde. Door de trafo op de goede manier aan te sluiten kon deze fout alsnog worden verholpen.

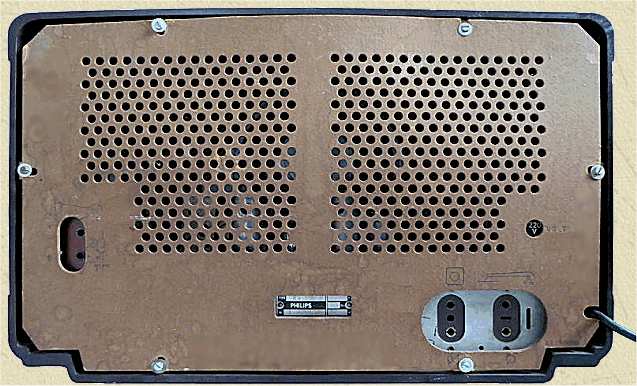

Aansluitingen voor Antenne en Aarde, Externe luidspreker en Grammofoon
