Philips BX433A

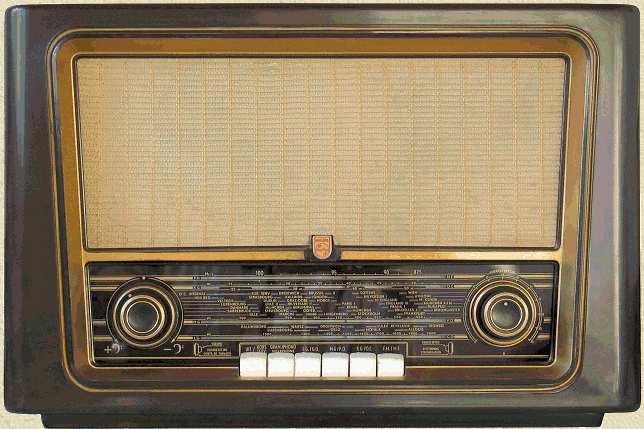

De Philips BX433A is een plastic omroepontvanger met FM uit 1953. Het apparaat is gemaakt in Eindhoven, en heeft een voor die tijd modern uiterlijk vooral door de aanwezigheid van 6 "piano" druktoetsen voor de selectie van het golfbereik (UIT, GRAM, LG, MG, KG, FM).


Duitse versie is de BD433A "Jupiter 54", buizen ECC81, ECH81, EF85, EABC80, EL84, EZ80, EM34


Een vroege BX433A met afwijkende draaiknoppen en toetsen

Links en rechts hiervan zijn op de glazen afstemschaal 2 concentrische draaiknoppen aangebracht, deze zijn voor VOLUME-TOON en FERROCEPTOR-AFSTEMMING. De ingebouwde Ferroceptor LG/MG antenne is draaibaar en vanaf het front op elke zenderrichting in te stellen. Het apparaat is geschikt voor inbouw van een intercom aansluiting type Interphone AF7800.


Luidsprekerdoek 3x3 cm

De eerste serie van de BX433A heeft pianotoetsen met een afwijkende vorm, in combinatie met afwijkende draaiknoppen.

De -02 uitvoering heeft een dubbele Ferroceptor: een staaf voor de MG, de tweede staaf voor de LG. Deze uitvoering is aan de buitenkant te herkennen aan de plaatsing van de FM schaal: onderaan i.p.v. bovenaan.

De ontvangst en de geluidskwaliteit zijn goed, alleen de bassen gaan nogal "boemen" als aan de toonregelaar wordt gedraaid. Dit had voorkomen kunnen worden door de luidspreker te voorzien van het indertijd gebruikelijke linnen hoesje.


Sierra SA2024A
Foto Waldorp-Fridor Museum


Fridor 540
Foto Waldorp-Fridor Museum


Dubbele draaibare Ferroceptor in sommige series

De vrijwel identieke Siera SA2024 en Fridor 540 zijn beide uitgerust met een BX433A chassis. De Duitse uitvoering is de BD433A "Jupiter 54", deze heeft een houten kast en is uitgerust met een afstemoog. Ook in Ierland is dit toestel gemaakt als de Philips BIE433A (James, thanks for this info!).

Dit toestel is eigendom van Lammert Bonenberg en is in 2003 gerepareerd.

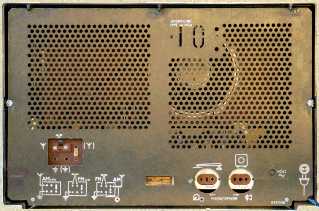

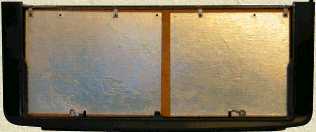

De achter- en onderplaat zijn via 4 hoekijzers vast met elkaar verbonden

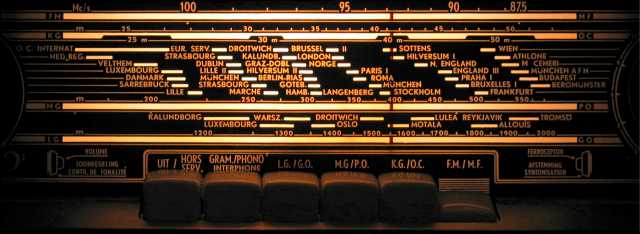

De wijzerplaat wordt uitstekend verlicht met slechts 1 lampje, een reflector en een opalen scherm

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Jupiter 54 (D)
Type BX433A, BD433A (D), 433IE (EI)
Serienummer E36006E
Bouwjaar 1954
Toepassing omroepontvanger
Golfbereik LG: 1154-2000 m, MG: 186-578 m, KG: 24,4 51,7 m, FM: 87,5 -100 MHz
Afstemming afstemming door middel van viervoudige variabele luchtcondensator, 2xAM en 2xFM
Schalen horizontale glazen schaal met metalen draadwijzer, verlicht
Schakeling meng + mf + det + 2x lf (AM)
hf + meng +3xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 9 (FM)
Middenfrequentie
10,7 MHz (FM), 452 kHz (AM)
radio bandbreedte 9 kHz
Antenne
AM/FM antenne en aarde aansluitingen aan achterzijde
ingebouwde enkele MG/LG ferrietantenne
ingebouwde gevouwen FM draad-dipool
Aantal lampen 7
Type lampen Philips ECC85, ECH81, EBF80, EF85, EABC80, EL84, EZ80
gloeilampje 8024N-91 6,3V, 0,3 A
Voedingsspanning
instelbaar op 110, 125 en 220 Volt wisselspanning
65 W, 50 Hz
Gloeispanning 6,3 Volt/3,5 A
Luidspreker
Philips 9768M, 17 cm, 5 ohm
resonatie in kast 120 Hz, 5 dB
Chassis
metaal
uitgangsvermogen 3,5 Watt
Frontplaat
hardboard luidsprekerplank bespannen met doek
glazen afstemschaal
Behuizing
donkerbruine plastic kast
kartonnen achter- en onderkant
Afmetingen bxhxd  52x34x22 cm
Gewicht 7 kg
Verkoopprijs Hfl 298, DM 299 (D)
Geschatte waarde 30
Productieperiode 1953-1954
Seriegrootte onbekend
Bijzonderheden
4-bands omroepontvanger met FM
uitschakelbare fysiologische volumeregeling
toonregeling
aansluiting voor pick-up, magnetophone en extra luidspreker 5 ohm
bakelieten kast

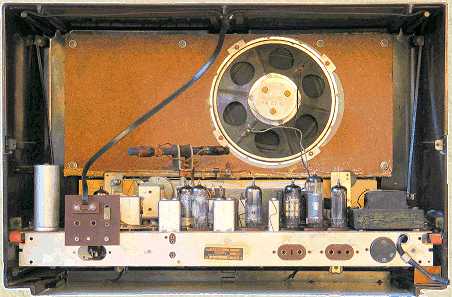

De bakelieten kast bevat een chassis waar alles ruim op past. De FM dipool loopt door via beide zijkanten en is met een stekker op de antenne ingang aangesloten

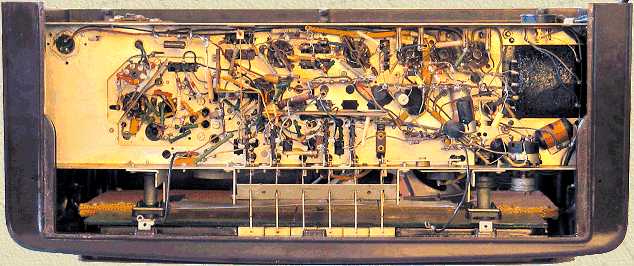

De golfbereikschakelaars zijn van het roterende type
