Philips BX553A


Philips BD553A Jupiter, buizen ECC85, ECH81, EBF80, EF89, EABC80, EL84, EZ80, EM80


Luidsprekerdoek 3x3 cm

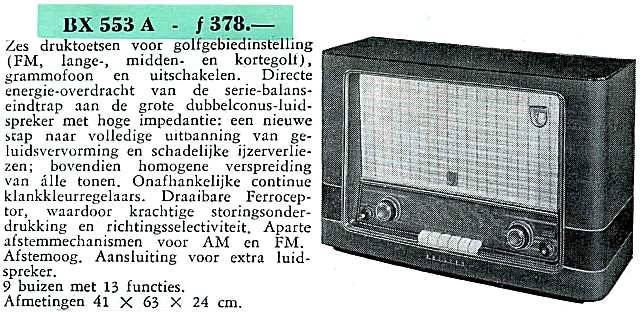

De BX553A is een 4-bands omroepontvanger uit 1955 met een houten kast. Het is een radio uit de luxe middenklasse, uitgerust met een serie-balanseindtrap, een grote dubbelconus-luidspreker, onafhankelijke continue klankkleurregelaars, een draaibare ferroceptor, aparte afstemwijzers voor AM en FM en een afstemoog.

De radio is gemaakt in Leuven, België. De Duitse variant heet BD553A of Jupiter 553, deze was ook in een 3D uitvoering met 3 luidsprekers verkrijgbaar. In Noorwegen werd de BN553A "Master 56" verkocht.

De gefineerde houten kast heeft een zwart gelakte horizontale bies en een zwarte bovenkant. Rond de luidsprekeropening is een rechthoekig bruin bakelieten frame met messingkleurige sierrand aangebracht.

De radio wordt bediend met 6 piano druktoetsen: NET, PU, LG, MG, KG, FM. De grote draaiknoppen links zijn voor FERROCEPTOR/UIT en VOLUME, rechts voor AFSTEMMEN. De beide kleine knoppen zijn voor de TOONREGELING.
De afstemming zelf wordt ondersteund door een vliegwiel, een afstemoog en een vanaf de voorzijde van het toestel bedienbare ferroceptor.


Achterkant Philips BX553A


Magic Eye EM80


Philips BN553A Master 56

De ontvangstkwaliteit is uitstekend, de kwaliteit van het geluid is goed. De hoge tonen weergave zou iets beter kunnen, in 1955 waren vooral de Duitse toestellen op dit punt superieur. De weergave van de lage tonen is zeer fraai, veel beter dan bij b.v. de Philips BX433A.

Dit toestel heb ik gekregen als verjaardagsgeschenk, en is in 2003 gerestaureerd. In 2004 is deze radio verkocht aan Henk Mantingh.


De stationsschaal heeft 2 gescheiden wijzers en wordt verlicht door 1 gloeilampje

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Jupiter 443 (D), Master 56 (N)
Type BX553A, BD553A (D)
Serienummer L23890
Bouwjaar 1956
Toepassing omroepontvanger
Golfbereik LG: 870-2000 m, MG: 186-578 m, KG: 16,5 – 50,5 m, FM: 87,5-100 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
vliegwielafstemming
Schalen horizontale glazen schaal met 2 metalen wijzers, verlicht
Schakeling meng + mf + det + 3x lf (AM)
hf + meng +3xmf +det +3xlf (FM)
Aantal kringen 5 (AM), 9 (FM)
Middenfrequentie
452 kHz (AM), 10,7 MHz (FM)
radio bandbreedte 8 kHz (AM)
Antenne
dubbele ferroceptor voor LG en MG, draaibaar via knop aan voorzijde
ingebouwde FM draad dipool
antenne en aarde aansluiting aan achterzijde
Aantal buizen 9, met 13 functies
Type lampen Philips ECC85, ECH81, EF89, EF85, EABC80, EL84, UL41, EZ80, EM80
gloeilampje 8024N-91 6,3Volt-0,3 A
Voedingsspanning
instelbaar op 110, 127, 145, 160, 180 of 220 Volt wisselspanning
65 W, 50 Hz
Gloeispanning 6,3 Volt/3,7 A en 45 Volt/0,1 A (UL41)
Luidspreker
Philips 9754AM, 21 cm, 800 ohm, in rode stofhoes
resonatie in kast 70 Hz, 5 dB
Chassis
metaal, chassisnr 017022
uitgangsvermogen 3,5 Watt
Frontplaat houten luidsprekerplank met gouddraad doek
Behuizing
gefineerde houten kast, boven- en zijkant zwart geverfd
kartonnen serviceluik en achterwand
Afmetingen bxhxd  62x41x24 cm
Gewicht 12 kg
Verkoopprijs Hfl 378, DM 318, DM 368 (3D uitvoering)
Geschatte waarde € 40
Productieperiode 1955-1956
Seriegrootte onbekend
Bijzonderheden
4-bands omroepontvanger
fysiologische volumeregeling
transformatorloze eindversterker
dubbele toonregeling
2 gescheiden wijzers, vliegwielafstemming
aansluiting voor pick-up, tape recorder en extra luidspreker 5 ohm

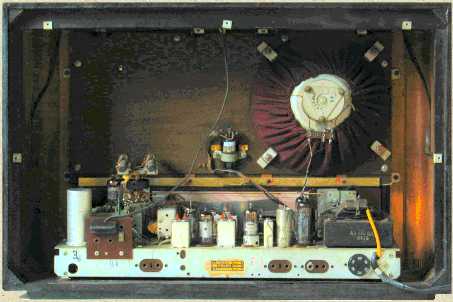

De kast is vrij leeg, maar het chassis is goed voorzien van onderdelen. Er zijn veel snaartjes en touwtjes toegepast om de ferrietantenne, de dubbele aanwijzer en een aantal schakelaars te bedienen

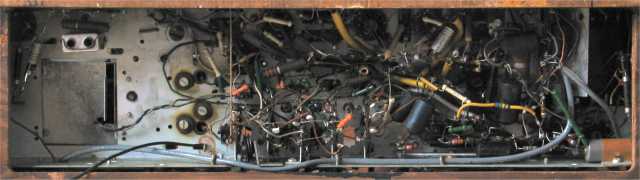

De onderkant van het chassis is goed toegankelijk, al zijn sommige componenten wel erg dicht op elkaar geplaatst. De golflengteschakelaars zijn nog van het roterende soort
