Philips BX660X



De BX660X is een 5-bands omroepontvanger uit 1946 met loctal buizen. Het apparaat is gebouwd in de Philips fabriek in Eindhoven. In de tweede helft van de jaren '40 was het beluisteren van de korte golf banden populair. Philips speelde er op in met een aantal ontvangers die hiervoor speciaal waren uitgerust. Waaronder deze BX660X. Een bijzondere "feature" van de BX660X is de automatische bandspreiding op de belangrijkste KG-frequenties.


Het afstemoog type EM4 heeft twee verschillende gevoeligheden

Veel aandacht is ook besteed aan de geluidskwaliteit door de toepassing van een goede 21 cm luidspreker met een ingebouwde klankverstooier in combinatie met een "kwaliteitsschakelaar" waarmee de klankkleur in 5 stappen kan worden be´nvloed (Spraak, Dof, Smal, Breed en Lokaal).

Het toestel wordt bediend met 5 knoppen: links opzij Volume, Kwaliteit en Grammofoon, de Aan/uit schakelaar zit eveneen links, boven de Kwaliteitsschakelaar. Rechts opzij knoppen voor Afstemmen en Golfbereik.

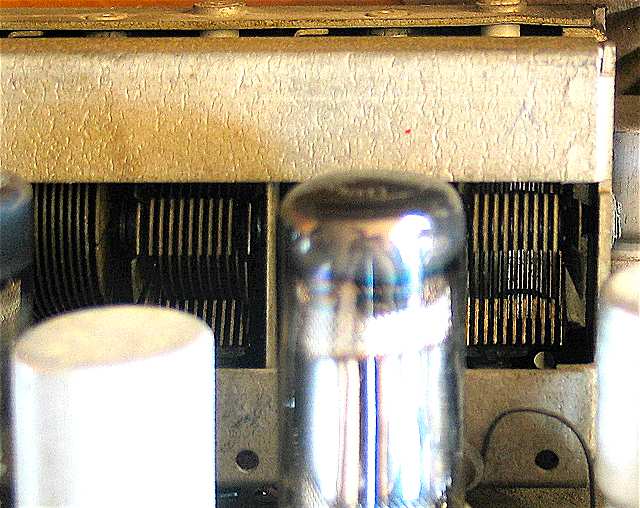

Bij de drie KG afstemsecties van de afstemcondensator heeft de rotor een bijzondere vorm waarmee de automatische bandspreiding wordt gerealiseerd. Twee KG-rotors zijn hier zichtbaar, de derde zit net achter de mengbuis

De automatische KG-bandspreiding betekent dat op de 16, 20, 25, 30, 40 en 50-meter banden een extra fijnregeling aanwezig is die automatisch wordt ingeschakeld. De gebruiker hoeft hier dus verder niets voor te doen anders dan normaal handmatig af te stemmen.

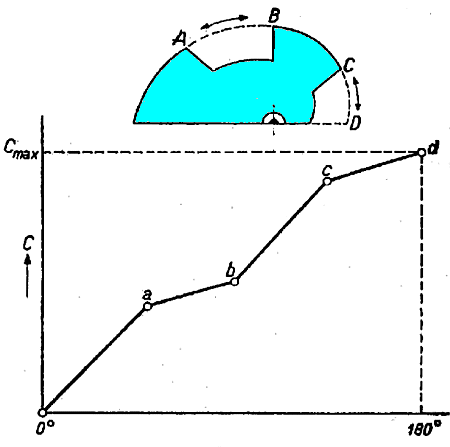

Vorm van een KG-afstemrotor, en een grafiek van de capaciteit uitgezet tegen de verdraaing van de afstemcondensator

De Philips BX665X is vrijwel gelijk aan de BX660X, maar is een tropentoestel met MG en 4x KG. De LG band ontbreekt hier.

Met behulp van de optionele trilleromvormer Philips 7882C kan het toestel ook spelen op gelijkstroomnetten.

Dit toestel is afkomstig van Maarten van Delft. Het is gerepareerd in 2019, hierbij zijn de koppelcondensator C90, de Boucherot condensator C101 en de ratelcondensator C130 preventief vervangen. Het EM4 afstemoog is eveneens vervangen omdat het versleten is en daardoor nauwelijks nog licht geeft. Het afstemkoord heeft erg veel speling, is bijgesteld.


Maarten van Delft rond 1960. Maarten hield zich tot 2010 intensief bezig met DX-ontvangst

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam -
Type BX660X
Serienummer E33454 E00
Bouwjaar 1947
Toepassing omroepontvanger
Golfbereik KG: 13..20 m, 19,4..31,6 m, 30,6..51,2 m, MG: 170..560 m, en LG: 708..2000 m
Afstemming
afstemming door middel van zes gekoppelde variabele luchtcondensatoren, waarvan 3 t.b.v. de KG
automatisch bandspreiding op 16, 20, 25, 30, 40 en 50-meter
afstemoog EM4
Schalen
horizontale glazen schaal met wijzer, verlicht
schaal kan geheel worden neergeklapt
Schakeling hf + meng + mf + det + 2x lf
Aantal kringen 6
Middenfrequentie
452 kHz
m.f. bandbreedte 11kHz en breed=16kHz (stand 5 van de kwaliteitsschakelaar)
Antenne antenne en aarde aansluiting aan achterzijde
Aantal lampen 6
Type lampen Philips  EF22, ECH21 (2x), EBL21, AZ1, EM4
2 gloeilampjes 8045D-00 6,3V, 0,32 A
Voedingsspanning 110, 125, 145, 200, 220 of 245 Volt wisselspanning, 55 W, 50 Hz
Gloeispanning 6,3 Volt/2,4 A en 4 Volt/1,1 A (gelijkrichter)
Luidspreker
magnetodynamisch 21 cm, 7 ohm, type 9702-05
voorzien van een bakelieten verstroo´ngskegel
Chassis
metaal, bestaat uit 3 delen
uitgangsvermogen 2,5 Watt
Frontplaat hout, en gelakt bakelieten luidsprekerrooster
Behuizing
houten kast, gebeitst en gelakt
kartonnen achterwand
Afmetingen bxhxd 58x36x26 cm
Gewicht 13,5 kg
Verkoopprijs Hfl 510, later Hfl 475 (1947)
Geschatte waarde
Productieperiode 1946-1948
Seriegrootte onbekend
Bijzonderheden
5-bands KG en omroepontvanger
automatisch bandspreiding
afstemschaal geheel neerklapbaar
variabele selectiviteit
fysiologische volumeregeling
toonregeling via kwaliteitsschakelaar
aansluiting voor pick-up en extra luidspreker 7 ohm

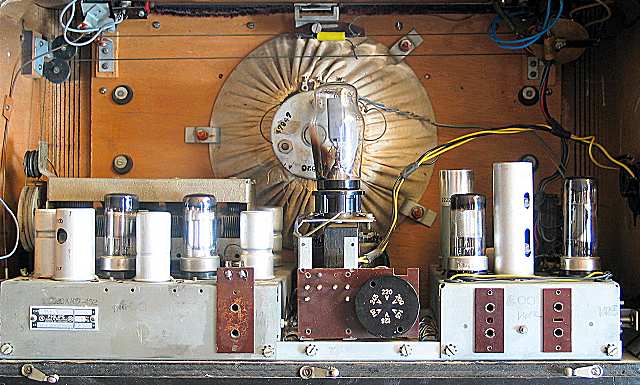

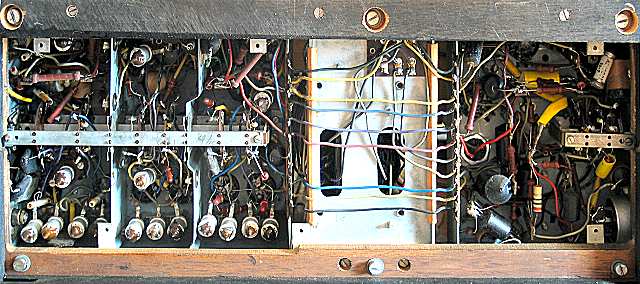

Het chassis is opgebouwd uit drie delen: h.f., voeding en l.f. Van links naar rechts de h.f. trap, de mengtrap en er achter de afstemcondensator. In het midden de voeding, rechts de m.f. en de l.f. versterker.

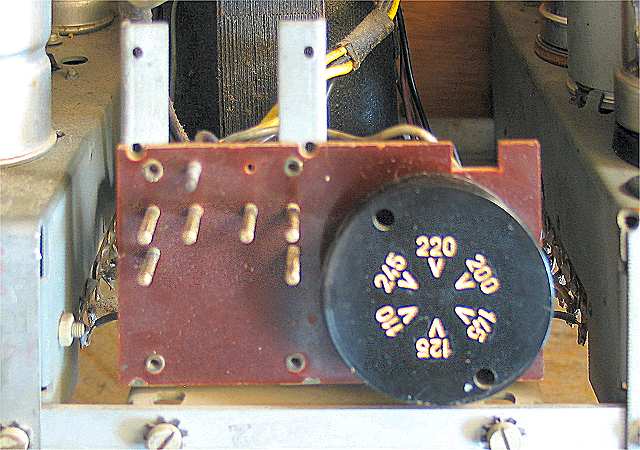

De 7-pens voedingsaansluiting


Geopend serviceluikje
