Philips GM2883 H.F. Oscillator

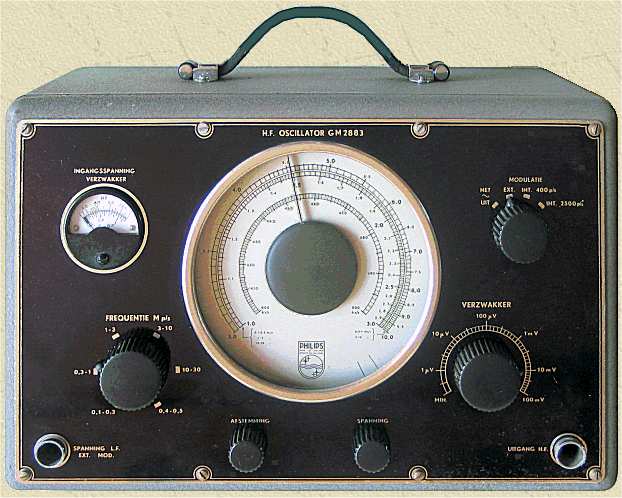

De Philips H.F Oscillator GM2883 is een meetzender uit 1949 die is bedoeld voor het afregelen van het h.f. en m.f. gedeelte van omroepontvangers. Het is de opvolger van de wat eenvoudiger Philips GM2882 uit 1939.

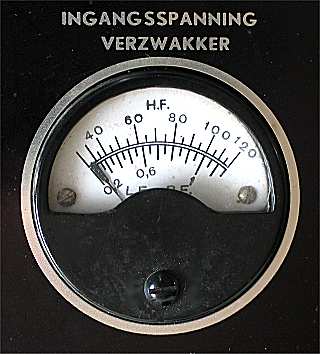

Signaalmeter, wordt gebruikt voor zowel voor h.f. als voor l.f.

Er zijn 5 instelbare frequentiebereiken waardoor elke frequentie in het gebied tussen 100 kHz en 30 MHz kan worden ingesteld. Voor het afregelen van middenfrequent versterkers is een 6de bereik aanwezig (400 tot 500 KHz). De frequentienauwkeurigheid ligt binnen 1%.

Het h.f. signaal kan worden gemoduleerd met een l.f. signaal van 400 of 2500 Hz, waarbij een vaste modulatiediepte van 30% wordt aangehouden. Er is bovendien voorzien in een ingang voor een extern modulatiesignaal.

Ten behoeve van gevoeligheidmetingen is een instelbare verzwakker aanwezig waarmee het uitgangssignaal kan worden ingesteld op waardes tussen 1 uVolt en 100 mVolt.

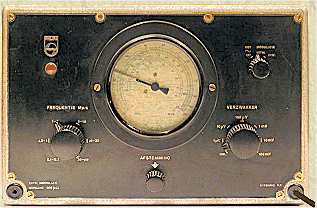

De voorloper is de Philips GM2882 uit 1939, buizen EF50 (2x), EF6, EZ2

Met de signaalmeter kan het maximale uitgangssignaal worden ingesteld op 100 mVolt. Dezelfde meter kan worden gebruikt om het luidsprekersignaal van het af te regelen radiotoestel te tonen.

Dit meettoestel is gemaakt tot in de jaren '60, met verschillende revisienummers (0 t/m 4).

Deze meetzender is in 2016 gerepareerd. Hierbij is de koppelcondensator C30 (10 nF) preventief vervangen, evenals C24 (100 nF), C32 en C33 (elk 10 nF). Verder is de dubbelgevouwen schermroosterpen van buis B3 voorzichtig teruggebogen, waarna deze buis weer kon functioneren. De koppelspoel S3 van de l.f. oscillator is onderbroken, een en ander gerepareerd door de l.f. spanning af te nemen van S1 i.p.v. S3 en een extra koppelcondensator 330 nF toe te voegen. Ook is het apparaat opnieuw afgeregeld, en zijn de buizen gemerkt met gekleurde stippen zoals beschreven in de servicedocumentatie.

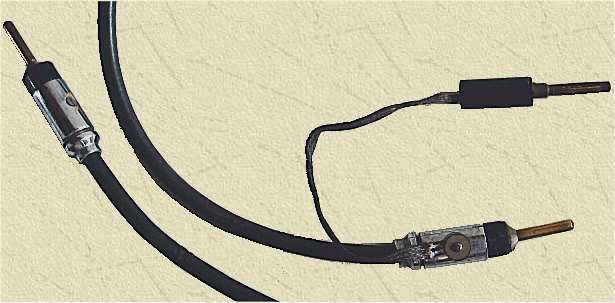

De coaxiale h.f. aansluitkabel

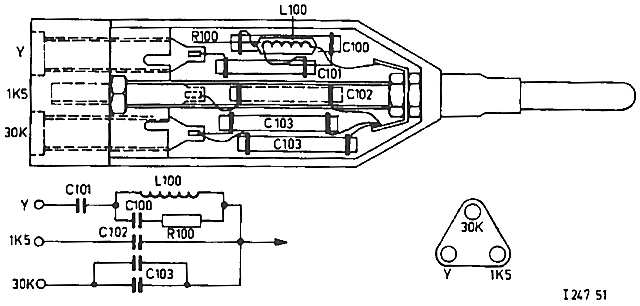

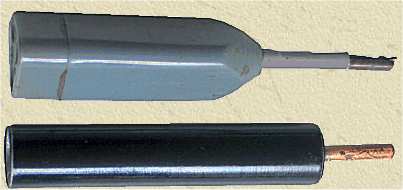

Twee kunstantennes, boven een Philips M777300 met 3 functies (Y, 1n5 en 30 n) uit 1954, onder een kunstantenne uit de jaren '40

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam H.F. Oscillator
Type GM2883
Serienummer 711
Bouwjaar 1949
Toepassing meetzender
Aantal buizen 7
Type lampen Philips EF50N (2x), EF41 (3x), AZ41, 150A1
Voedingsspanning 110, 125, 145, 200, 220, 245 Volt wisselstroom, 50..100 Hz, 23 W
Gloeispanning 6,3 Volt - 1,2 A en 4 volt - 0,72 A (gelijkrichter)
Chassis
metaal, dubbel afgeschermd
bereik 100 kHz..30 MHz in 5 bereiken
plus extra 400..500 kHz bereik t.b.v. middenfrequent
frequentienauwkeurigheid 1%, stabiliteit 0,1%
AM-modulatie (30%) met 400 of 2500 Hz
Behuizing metalen behuizing met handgreep, aardschroef
Afmetingen bxhxd 34x22x18 cm
Gewicht 8 kg
Verkoopprijs Hfl
Geschatte waarde 20
Productieperiode 1949-1962
Seriegrootte onbekend
Bijzonderheden
geijkte h.f. verzwakker
signaalmeter, ook extern aan te sluiten

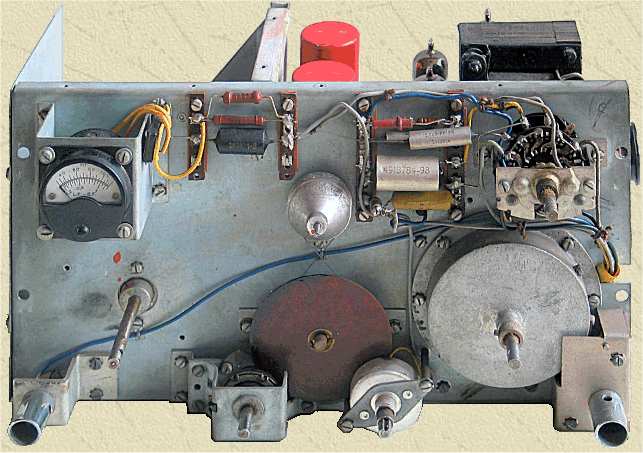

Voorzijde chassis, links de signaalmeter, het afstemmechanisme in het midden en de ladderverzwakker rechts. De niet-dragende beplating van het chassis is voor de foto's grotendeels weggenomen.

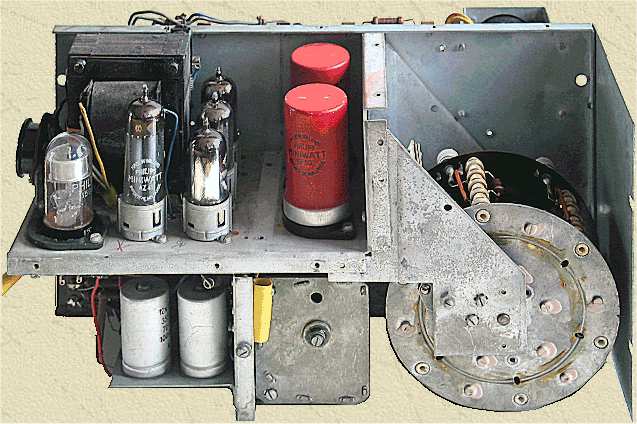

Acherkant chassis, links de 7 buizen en de voedingstrafo, in het midden de afstemcondensator en rechts de spoelentrommel

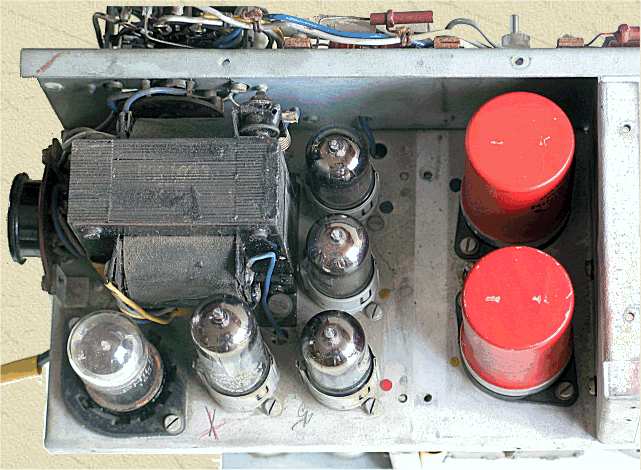

Detail van de compacte opstelling van de buizen en de voedingstrafo


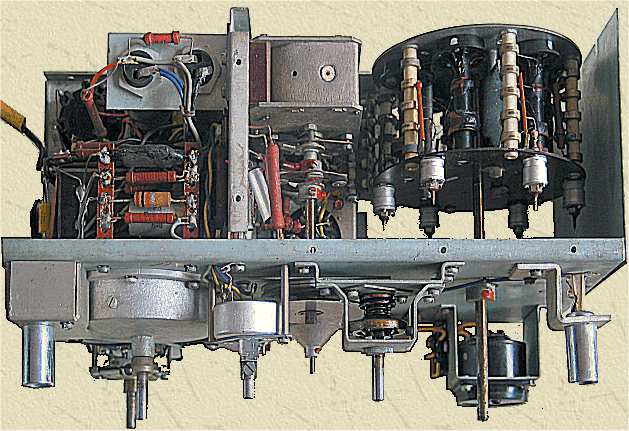

De onderkant van het chassis
