Philips GM4144 meetbrug "Philoscoop II"

De Philips GM4144 meetbrug Philoscoop II uit 1949 is een universeel meetinstrument waarmee de waarde van weerstanden en condensatoren kan worden gemeten. Het meetprincipe berust op de z.g. Brug van Wheatstone, de brugbalans wordt uitgelezen via een afstemoog met twee gevoeligheden.


De voorganger, Philips GM4140 Philoscoop uit 1937, buizen EF6, EM1, AB2


Nulindicator EM34

Voor het formeren van elektrolytische condensatoren tijdens de meting zijn een aantal gelijkspanningen tussen 10 en 250 Volt beschikbaar. Verder kunnen lekweerstanden tot 200 Mohm worden bepaald, alsmede verlieshoeken.

De nauwkeurigheid van de metingen ligt tussen 1,5 en 3 procent. Bij gebruik van een externe ijkweerstand, -zelfinductie of -condensator is de maximale nauwkeurigheid 0,3%. Het is ook mogelijk om gebruik te maken van een externe brugvoeding (bijvoorbeeld 1000 Hz) van maximaal 3 Volt.

De onbekende weerstand of condensator wordt aangesloten op de meetbussen R resp. C. Vlak daarboven zit de bereik schakelaar: 10 tot 10+6. Met de instelknop rechts onder wordt de brug in balans gebracht, de knop links onder regelt hierbij de gevoeligheid van de nul aanwijzing. Zo nodig wordt met de knop rechts boven de verlieshoek bijgeregeld.

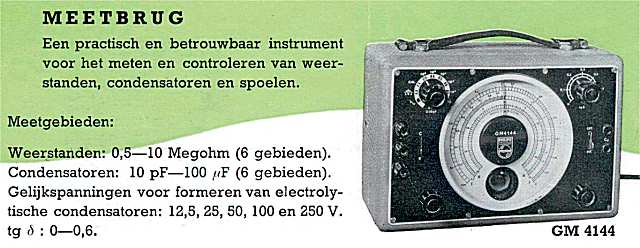

Philips folder 1949

In de praktijk is dit meettoestel een nuttig en degelijk gereedschap gebleken bij het herstel van oude radio's en grammofoons.

De eerste versies van de GM4144 zijn uitgerust met een EM4 i.p.v. de EM34 indicatorbuis. Ook is de kwaliteit van sommige condensatoren en weerstanden minder goed, bij een restauratie moet hier rekening mee worden gehouden. Verder hebben deze oudere toestellen geen rubberen "pootjes" en zit het Philips schildje midden op de wijzerplaat.

De eerste eigenaar van dit apparaat was de Chr. M.T.S. in Rotterdam.

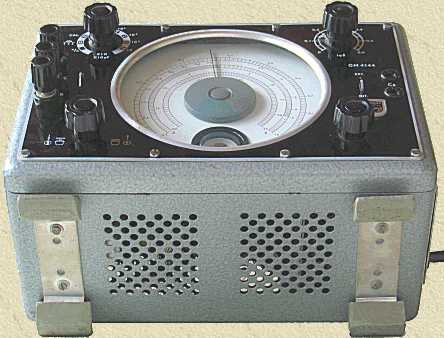

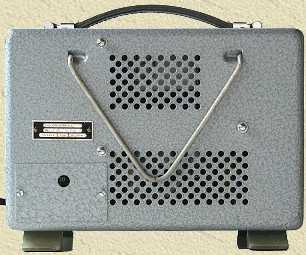

Door het toestel te laten rusten op de steun aan de achterkant is de schaal beter uit te lezen

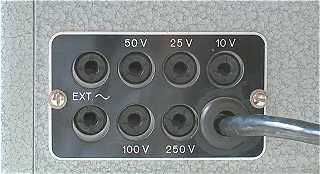

Ingangsbussen voor de externe brugvoeding en DC uitgangen voor het formeren van elco's

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Philoscoop II (NL), Philoscop II (D)
Type GM4144/03
Serienummer LO2683
Bouwjaar 1960
Toepassing meetbrug
Aantal buizen 3
Type buizen Philips EF40, EZ40, EM34
de vroege versie heeft een EM4 i.p.v. EM34
Voedingsspanning 110, 125, 145, 200, 220, 245 Volt wisselstroom, 40-100 Hz, 20 W
Gloeispanning 6,3 Volt, 1 Ampère
Bereik
weerstand: 0,5 ohm - 10 Mohm in 6 gebieden
capaciteit: 10 pF - 100 uF in 6 gebieden
gelijkspanning voor formeren 10, 25, 50, 100 en 250 Volt
tg delta 0..0,6
Chassis
metaal
montage m.b.v. soldeersteunen en montagebordje
Behuizing
metalen behuizing, geperforeerd, met handvat
grijze hamerslaglak
uitklapbare steun aan achterzijde
Afmetingen bxhxd 25x19x13,5 cm
Gewicht 5 kg
Verkoopprijs Hfl
Geschatte waarde € 25
Productieperiode 1949-1965
Seriegrootte enkele duizenden stuks
Bijzonderheden
universele meetbrug
uitlezing met behulp van "magisch oog"
tevens geschikt voor het formeren van elco's tot 250 Volt
eerste eigenaar: Chr. M.T.S Rotterdam

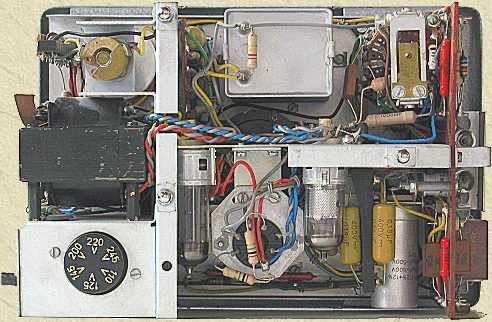

Links de voeding en de verlieshoek instelcondensator, rechts boven de meetbrug en rechts onder het afstemoog en de AC brugversterker
