Philips HX301A

De Philips HX301A grammofoon uit 1950 is de eerste Philips speler geschikt voor microgroeven en is ontworpen door Ir. Louis Christiaan Kalff.

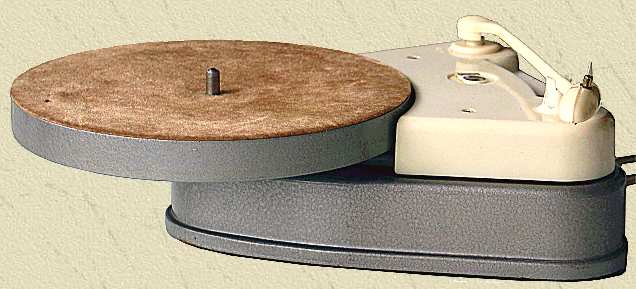

De draaitafel is gemonteerd op een kleine driehoekige metalen sokkel. De as van de draaitafel zit op een van de hoekpunten van de sokkel, de arm bevindt zich tussen de andere 2 hoekpunten. Draaisnelheid is 33 of 78 toeren per minuut. Zowel normale als microgroef platen kunnen worden afgespeeld.

De draaisnelheid wordt ingesteld met het schuifje rechts op de grammofoon. De aan/uit schakelaar is gekoppeld met de arm. Deze arm is zeer fraai vormgegeven, maar wel erg licht uitgevoerd. Ook steekt de arm in de werkstand uit buiten het onderstel, waardoor armbreuk niet denkbeeldig is. De beide naalden zijn aangebracht op een V-vormige naalddrager. Door het knopje op de toonkop te verzetten wordt de juiste aftastnaald gekozen:  Micro of Normaal.

De automatische afslag werkt met een vast afslagpunt dat met een draaiknopje rond het draaipunt van de arm kan worden ingesteld.

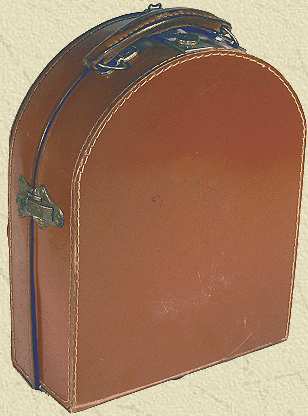

De grammofoon werd geleverd compleet met koffertje.

Dit exemplaar was van 25 november t/m 30 december 2006 te zien op de tentoonstelling over Ir. Louis Christiaan Kalff (1897-1976) in de "Krabbedans" te  Eindhoven. Tegelijkertijd werd het gelijknamige boek van Peter van Dam gepresenteerd. Dit boek heeft 144 pagina’s en toont ruim 200, deels nooit eerder gepubliceerde afbeeldingen die een prachtig tijdsbeeld geven van de toenmalige Philipsontwikkelingen op het gebied van reclamevormgeving, industrieel ontwerp en op lichttechnisch gebied. Het boek kost 22 euro en is een uitgave van [Z]OO producties www.zooproducties.nl  ISBN 978-90-74009-44-7.


Folder 1952

Het element is gereviseerd. Het rubber van de beide aandrijfwieltjes is verhard, dit moet nog worden hersteld.

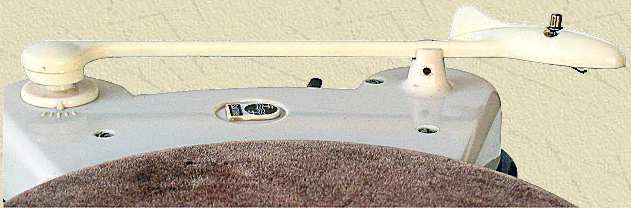

Dit grammofoontje heeft een Philips AG4105 "Snoekkop" arm

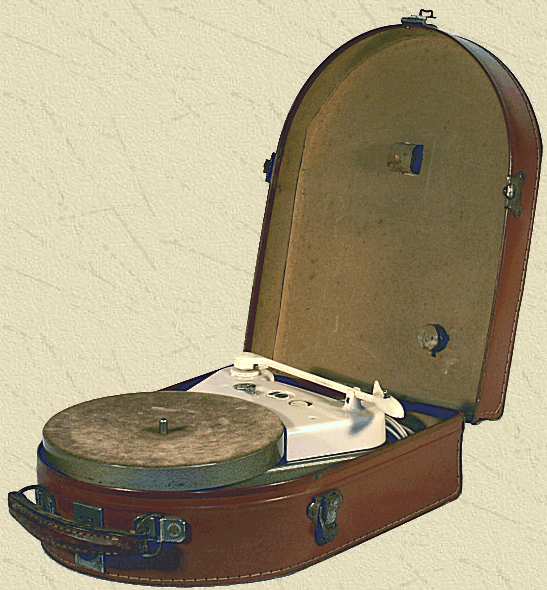

De Philips HX301A in koffer van Hennie Overdijk

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Snoekkop, Raketarm
Type HX301A/05
Serienummer E90448E
Bouwjaar 1952
Toepassing grammofoon
Draaisnelheid 33 1/3 en 78 t/min
Plaatdiameter max. 31 cm
Arm
plastic arm met ingelijmde aluminium buis
los verkrijgbaar als AG4105
Element
Philips AG3005, mono, afgeschermd met reepje aluminium folie
2-naalden M en N gemonteerd op gevorkte naalddrager
kristalelement, smal model, crème
naalddruk 10 g
Aantal buizen geen
Type buizen n.v.t.
Voedingsspanning 110, 127, 220 V wisselspanning, omschakelbaar, 6 W, 50 Hz
Luidspreker geen
Chassis
Philips metalen 2-snelheden chassis type 2978
2 polige asynchroonmotor, 6 W, 50 Hz
aandrijving via 2 tussenwielen, 1 hulpwiel en een rubberen riem op de buitenkant van de draaitafel
maten rubberen riem 110x6x0,8 mm
gegoten aluminium draaitafel 20 cm
automatische afslag
Behuizing
metalen sokkel, grijze hamerslaglak
los koffertje met handvat
Afmetingen bxhxd 33x11x21 cm
Gewicht 2 kg
Verkoopprijs Hfl 98
Geschatte waarde € 60
Productieperiode 1950-1953
Seriegrootte onbekend
Bijzonderheden
eerste Philips Microgroove grammofoon
minimalistisch ontwerp
automatische afslag op vast punt
riemaandrijving

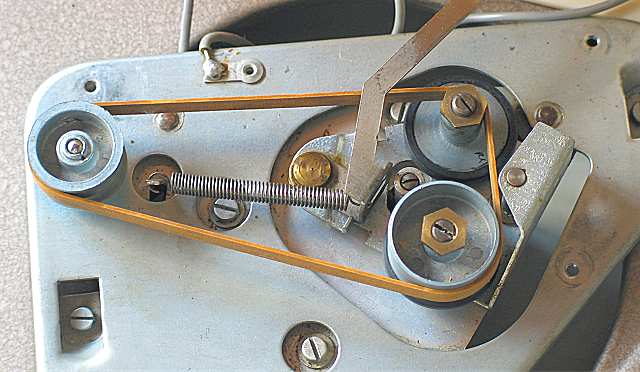

De aandrijving gaat via een platte band die over 3 rollen loopt

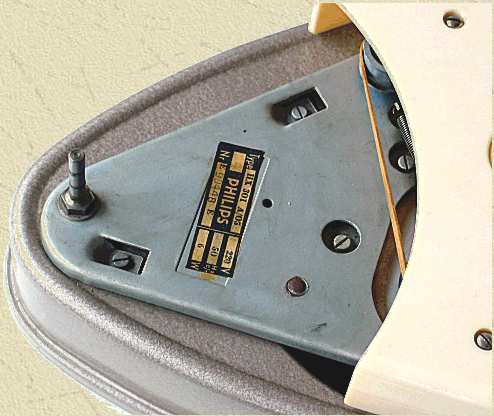

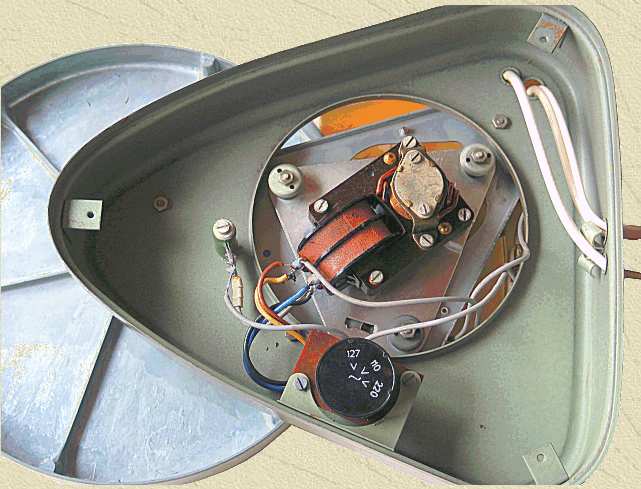

De motor is gemonteerd op een aan 3 veren opgehangen sub-chassis

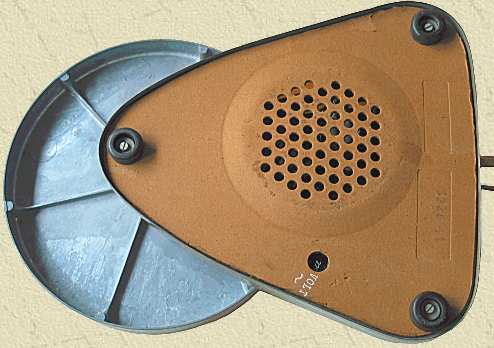

De ingestelde netspanning is via een gaatje in de kartonnen bodem zichtbaar
