Philips HX424A

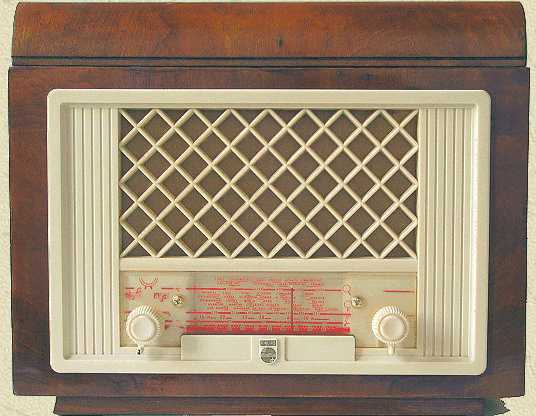

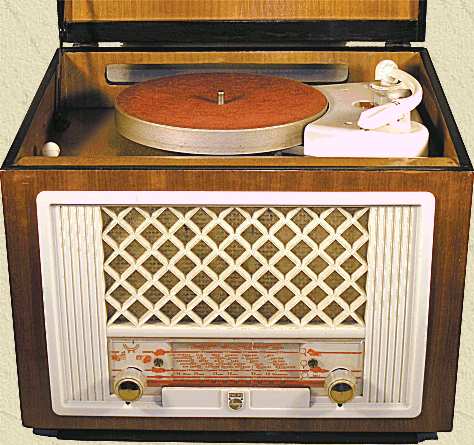

Een radio-grammofoon uit 1952 in een houten kast met een wit Philite front. Dichtgeklapt is de grammofoon niet meer zichtbaar.


Luidsprekerdoek 3x3 cm

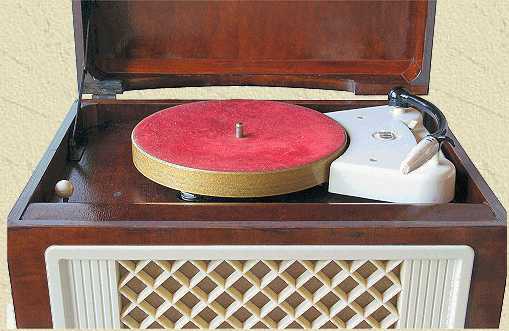

Links voor zit de volumeregelaar met aan/uit schakelaar en daarachter de toonregelaar, rechts de afstemknop met daarachter de golfgebied schakelaar.  Onder de klep zit links de PU/Radio schakelaar en rechts een schuif om een van de 3 draaisnelheden in te stellen. Door de weergavekop te draaien wordt deze ingesteld voor Normaal of Micro groeven. De grammofoon slaat automatisch af aan het eind van een plaat.

Een variant met 2 KG banden is de Philips HX428A.

Dit toestel is in 2005 gerestaureerd en verkocht aan Ad Hoogstraten. Het is nu eigendom van Huub Olgers.


De schaalverlichting bestaat uit 1 lampje en komt van onderaf


Philips AG2002 grammofoon


Philips HX424A met grammofoondek 2978, 1953

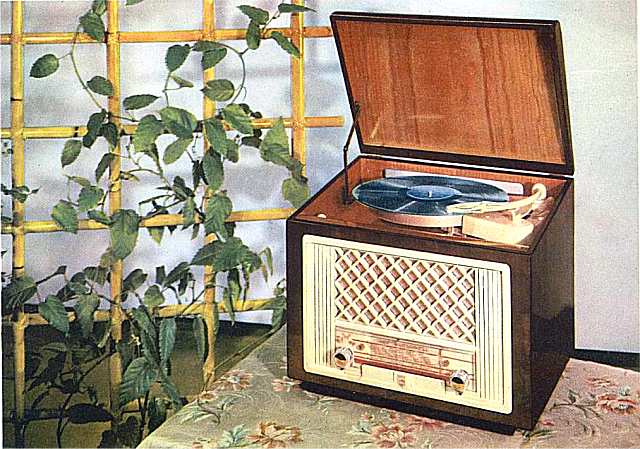

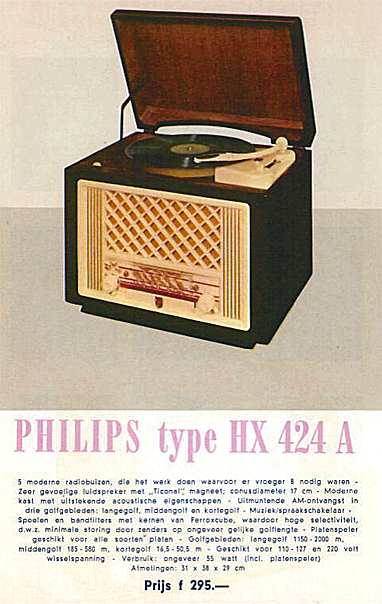

Uit de Philips folder, dit tussenmodel heeft nog de doorzichtige knoppen uit 1952 in combinatie met het nieuwere 3-snelheden grammofoondek AG2001

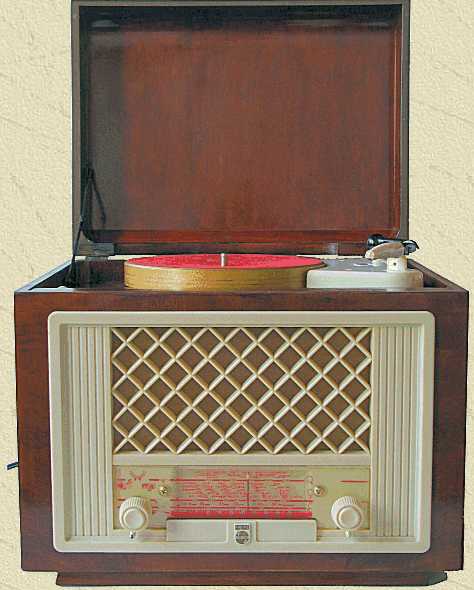

De Philips HX424A-04 van Hennie Overdijk. Verschillen met de -06 uitvoering zijn de knoppen, de uitsparing in de achterwand i.p.v. in de deksel en het lager liggende grammofoondek. Ook is het fineer binnenin lichter van kleur

SPECIFICATIES EN GEGEVENS

Merknaam Philips' Gloeilampenfabrieken NV, Eindhoven
Land van herkomst Nederland
Eigennaam geen
Type HX424A-06
Serienummer L18905
Bouwjaar 1952
Toepassing radio en grammofoon
Golfbereik KG 15,5-60,5 m, MG 185-580 m en LG 1150-2000 m
Afstemming een-knops afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen verlichte schaal met wijzer
Schakeling meng + mf +det + 2xlf
Aantal kringen 5
Middenfrequentie
452 kc
bandbreedte 12 kHz
Antenne aansluiting voor externe antenne en aarde
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter maximaal 30 cm
Arm plastic arm met ingelijmde aluminium buis
Element
type Philips AG 3010 mono, 2-naalden M en N naast elkaar gemonteerd
kristalelement, smal model, crème
naalddruk 12 g
Aantal buizen 5
Type buizen
Philips UCH42, UF41, UBC41, UL41, UY41
schaalverlichtingslampje 8097D-38
Voedingsspanning
110, 127 of 220V wisselspanning, 50 Watt, 50 Hz
instelbaar d.m.v. spanningscaroussel
Gloeistroom 100 mA
Luidspreker ingebouwd, magnetodynamisch, type Philips 9744X,  17 cm, 5 ohm
Chassis
Philips AG2002 dek, vroege modellen hebben een 2978 of AG2001 dek
2 polige asynchroonmotor, 6 W, 50 Hz
aandrijving via meervoudige motorpoelie en rubber tussenwiel op buitenkant van de draaitafel
gegoten aluminium draaitafel 20 cm
metalen radiochassis
uitgangsvermogen 3,5 Watt
Behuizing houten kast met bovenklep, creme Philite front
Afmetingen bxhxd 38x31x31 cm
Gewicht 7,2 kg
Verkoopprijs Hfl 345, later Hfl 295
Hfl 74 (alleen het grammofoondek)
Geschatte waarde € 80
Productieperiode 1952-1954
Seriegrootte onbekend
Bijzonderheden kleinere radio-grammofoon

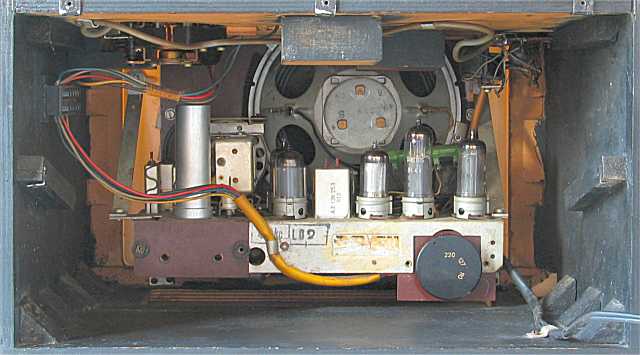

Het radiochassis is met twee metalen beugels tegen het Philiten front vastgezet. Links boven de aandrijfmotor van de grammofoon, in de drie houten "doosjes" zitten de schroefveren van het grammofoondek

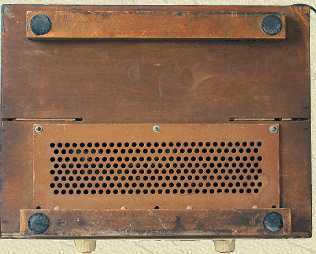

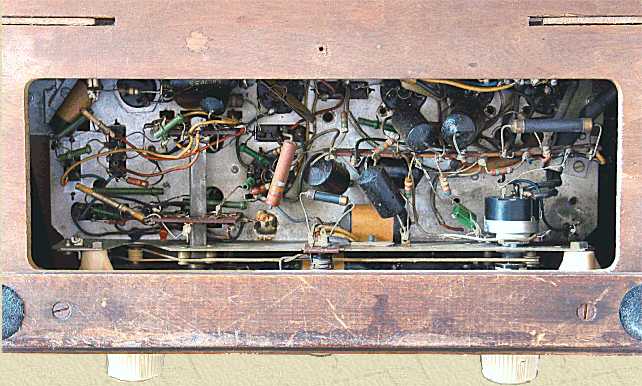

Via het service luik aan de onderzijde kunnen de meeste onderdelen worden bereikt
