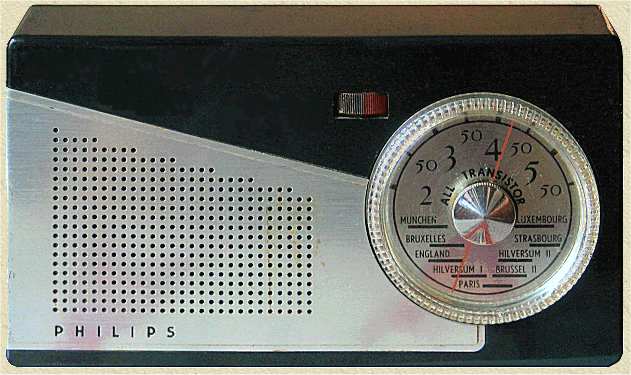

Philips L1X75T "Kajak"

De Philips L1X75T "Kajak" uit 1957 is de eerste Philips zakradio die volledig is uitgerust met transistoren. De ontwikkelingen gingen snel, na 1959 maakte Philips geen draagbare ontvangers meer met buizen, alleen nog met transistors.

Het kastontwerp is eenvoudig en tegelijk elegant, het toestel past in de palm van een hand of in een jaszak.

De bediening is eenvoudig gehouden. De kartelrand van de stationsschaal is tevens de Afstemknop, de Volume regelaar (tevens Aan/uit schakelaar) is het duimwieltje links van de stationsschaal. Verder zijn er geen bedieningsorganen, het toestelletje ontvangt alleen de Middengolf. Het speelt op 4 penlight batterijtjes, verbruik is 50 mWatt  (in 1957 kostte dit ongeveer 1 cent per uur).

De Philips Kajak is een vrij degelijk geconstrueerd draagbaar radiotoestel met een goede ontvangstkwaliteit. Het toestel is gemaakt bij Philips Eindhoven, en is genoemd naar een klein vaartuig dat hoofdzakelijk werd gebruikt door Eskimo's. Maar ook de Nederlandse Marine heeft kajaks in gebruik die worden ingezet bij speciale opdrachten.

Het toestel speelt overigens prima.

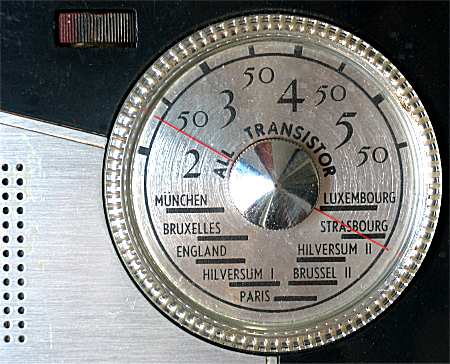

Afstemschaaltje met MG-stations

Een Britse variant is de L1G75T "Personal", een latere Duitse variant is de L1D90T "Fanette". De Norelco L1X75T was bedoeld voor de Noord-Amerikaanse markt en heeft een vernikkelde luidsprekergrille. De Franse versie is de L1F95T, deze ontvangt zowel de MG als de LG . De l.f. voorversterker is hier een OC70 transistor. In Oostenrijk tenslotte verkocht men de Philips L1A75T "Happy" en in AustraliŽ de Philips 225.

Deze L1X75T is in 2018 gerepareerd. De hardpapieren plaat waarop de onderdelen zijn gemonteerd bleek met de hand (figuurzaag) te zijn uitgezaagd, Zeer waarschijnlijk was de originele plaat gebroken na een valpartij. Het kastje vertoonde een gat, en er waren veel lijmresten zichtbaar. Een en ander kon nog zeer redelijk worden gerepareerd. De batterijklemmen waren nogal verroest, en de schuimplastic rand van de luidsprekerkorf was verteerd. De bevesting van de achterwand ontbrak. R21 was nogal verlopen, vervangen (100 ohm).


Haarlem's Dagblad, apr 1958

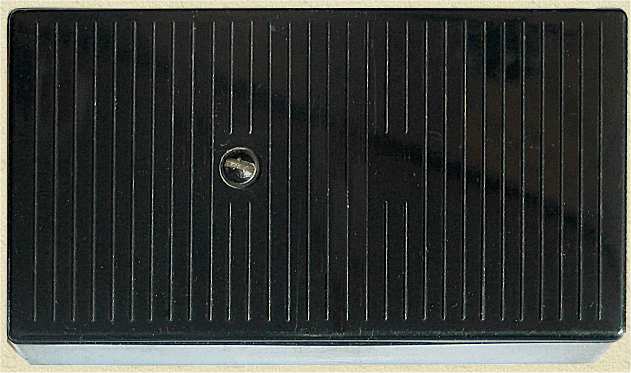

Achterkant

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Kajak (NL), Fanette (D)
Type L1X71T
Serienummer -
Bouwjaar 1959
Toepassing draagbare omroepontvanger
Golfbereik 185-580 meter
Afstemming dubbele luchtvarco
Schalen
radiale afstemschaal met doorzichtige afstemknop/aanwijzer
zowel meters als stationsnamen aanwezig
Schakeling meng + 2x mf + det + 3xlf
Aantal kringen 5
Middenfrequentie 452 Kc
Antenne ferriet staafantenne 140x6 mm
Aantal transistors 7 + 1 germanium diode
Type transistors OC44, OC45 (2x), OC71 (2x), OC72 (2x)
diode: OA79
Batterijspanning
6 Volt
4 penlight cellen 50x14 mm (Vuurtoren 168-01 of Witte Kat F15)
Batterijstroom  8 mA,  30 mA piek
Luidspreker
Philips luidspreker type AD2200Z
1 Watt,  4 ohm, 6x6 cm
Chassis
pertinax chassisplaatje
uitgangsvermogen eindtrap 100 mWatt
Frontplaat
aluminium luidsprekerrooster
plastic afstem- en volumeknoppen
Behuizing
plastic kastje, zwart
achterwand met schroefsluiting
zwart skai draagtasje
Afmetingen bxhxd 16x9x3,5 cm
Gewicht 0,54 kg (met batterij)
Verkoopprijs Hfl 178
Geschatte waarde Ä 60
Productieperiode 1957-1959
Seriegrootte onbekend
Bijzonderheden
de eerste kleine Philips all-transistor radio
aansluiting voor oortelefoon

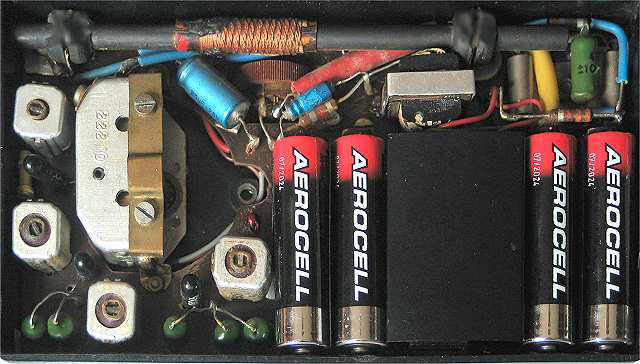

Onder het zwarte afdekkapje zit de magneet van de luidspreker en de ingangstrafo van de versterker, de batterijen bevinden zich links en rechts hiervan. Links het h.f. gedeelte, boven de ferrietantenne en de balanseindtrap.

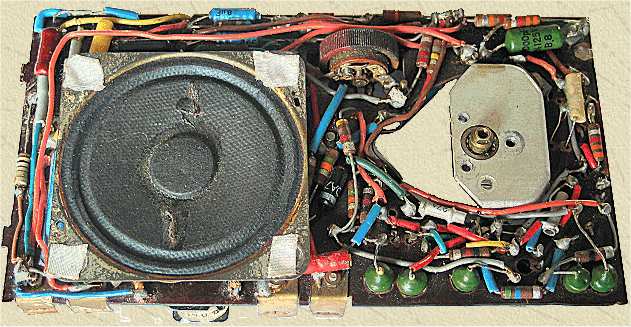

De achterkant van het hardpapieren plaatje met de luidspreker. Er is geen gedrukte bedrading, de schakeling  is handmatig bedraad


Een Philips OC71 l.f. transistor zoals is toegepast in dit toestel
