Philips L3X71T All Transistor "Sharpie"

Deze draagbare LG/MG radio uit 1957 is een van de eerste Philips radio's die volledig is uitgerust met transistoren. De ontwikkelingen gingen snel, na 1959 maakte Philips geen draagbare ontvangers meer met buizen, alleen nog met transistors.

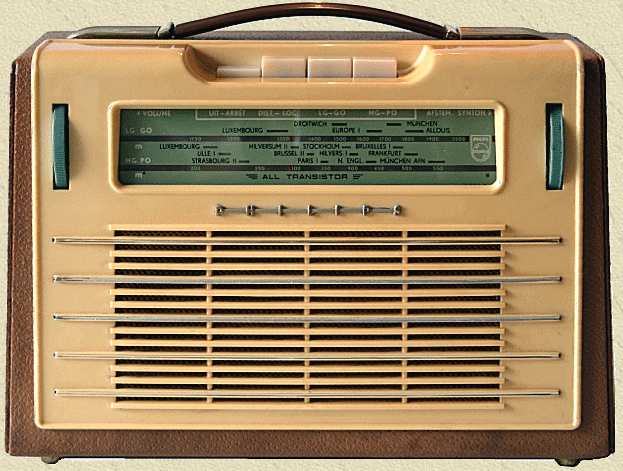

De linker knop is voor de volumeregeling, de rechter knop is de afstemknop.  De functie van de vier drukknoppen bovenop het toestel is Aan/uit, Locaal, LG en MG. Bij de -00 versie heeft de tweede druktoets de functie "Toon" in plaats van "Locaal".

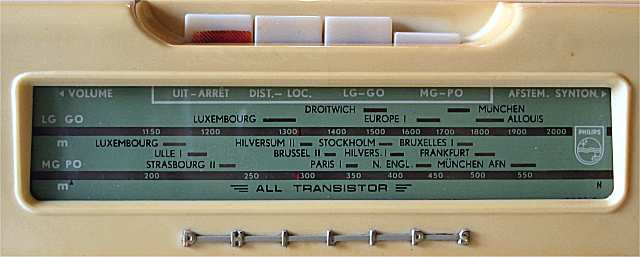

Afstemschaal met daarboven de vier druktoetsen

De Philips Sharpie is een degelijk geconstrueerd draagbaar radiotoestel met een goede ontvangstkwaliteit. Het toestel is gemaakt bij Philips Eindhoven, en genoemd naar een historische Italiaanse visserboot, de "Sharpie":

Een variant is de L3X72T, deze heeft een 9 volts batterij en een hoger uitgangsvermogen (350 mWatt). De Philips L3X73T heeft alleen MG, plus een aansluiting voor een grammofoon aan de achterzijde. De L3X78T is een tropenontvanger met MG en KG tot 25 meter.

Deze L3X71T (bedankt John!)  is in 2012 gerepareerd, de instelweerstand was op verschillende plaatsen onderbroken en is overbrugd met een uitgezochte vaste weerstand. Verder zaten twee druktoetsen los, deze zijn weer vastgelijmd. De volumepotmeter is schoongemaakt, en twee ontbrekende sierstripjes op het front zijn aangevuld.

Het toestel is zeer gevoelig, en het geeft een redelijk geluid. Het verbruik is 80 mWatt.


Transistorradio (2010), olieverf, door Rob de Vries

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Sharpie (NL), Evette (D)
Type L3X71T-01
Serienummer A53689
Bouwjaar 1957, week 34
Toepassing draagbare omroepontvanger
Golfbereik 184-580 en 1132-2000 m
Afstemming dubbele luchtvarco met ingebouwde vertraging
Schalen
lineaire afstemschaal met afstemkoord en wijzer
MG en LG schaal in meters en met stationsaanduiding
Schakeling meng + 2x mf + det + 3xlf
Aantal kringen 7
Middenfrequentie 452 Kc
Antenne ferriet staafantenne 22 cm
Aantal transistors 7 + 1 germanium diode
Type transistors Philips germanium alloy junction pnp, bij deze 01-versie zijn geselecteerde Amerikaanse h.f. transistors gebruikt zonder opdruk:
Rode stip (2N219), Zwarte stip (2N218) (2x), OC71 (2x), OC72 (2x, gepaard), diode OA79.
De -00 versie heeft OC44 i.p.v. Rode stip, en OC45 i.p.v. Zwarte stip
Batterijspanning
6 Volt

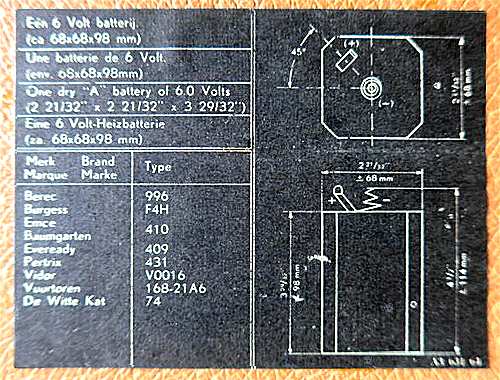

lantaarnbatterij Witte Kat 74 of equivalent (68x98x68 mm)
Batterijstroom 13 mA, 40 mA piek
Luidspreker
Philips ovale luidspreker type AD3460Z
3 Watt, 5 ohm, 130-5.500 Hz, opening 90x141 mm
Chassis
metalen chassis, week 33
de transistors zijn, net zoals dit bij buizen het geval is, rechtopstaand in het chassis bevestigd.
uitgangsvermogen eindtrap 200 mWatt
Frontplaat
plastic luidsprekerrooster met aluminium strips
vier druktoetsen
plastic afstem- en volume draaiknoppen

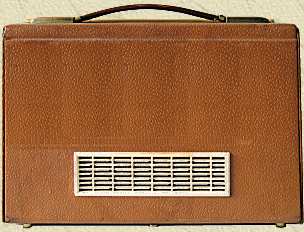

Behuizing
houten kastje met lichtbruine skai bekleding
achterwand met schroefsluiting
soepel plastic handvat
kastnummer 35 57
Afmetingen bxhxd 26x18x9 cm
Gewicht 2,6 kg
Verkoopprijs Hfl 188
Geschatte waarde 60
Productieperiode 1957-1958
Seriegrootte onbekend
Bijzonderheden
een van de eerste Philips all-transistor radio's
opbouw geheel gelijk aan buizen radio's uit die tijd
vier druktoetsen: Uit, Locaal, LG, MG
fysiologische volumeregeling

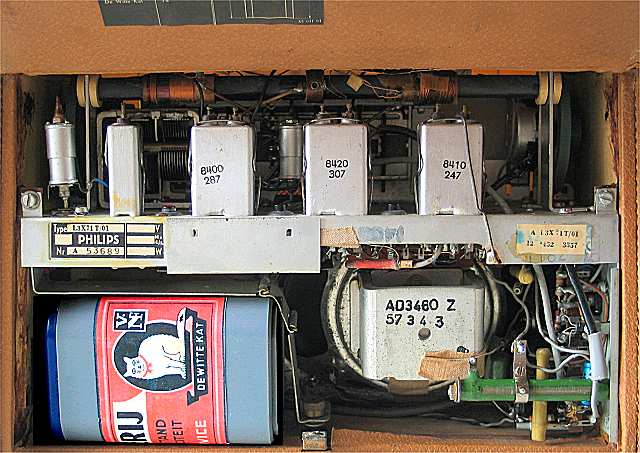

De achterklep van de radio geeft toegang tot de batterij (links onder). Let op het metalen chassis, dit is net zo gemaakt als in buizen portables uit de jaren '50. Rechts van de luidspreker bevindt zich een metalen sub-chassis met de l.f. versterker

De mengtransistor is een 2N219 of equivalent, de middenfrequent versterker van deze radio is uitgerust met twee stuks 2N218 transistoren of equivalenten. Per versterkertrap is de collector-basis capaciteit van de transistor gecompenseerd door een RC netwerkje (neutrodyne schakeling). Zie de Philips documentatie voor de juiste waarde hiervan, deze is n.l. afhankelijk van het gebruikte transistortype.

De ruststroom van de balans eindtrap is instelbaar op 3,5 mA totaal met behulp van de groene draadweerstand met aftakclip die links-onder uit de l.f. versterker steekt.

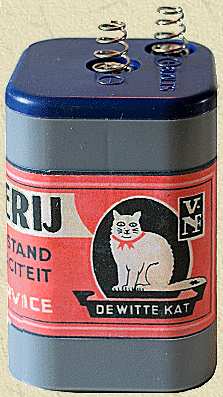

De elektrische energie komt uit een 6-volts lantaarnbatterij die onder een metalen strip met twee scharnierpunten wordt vastgeklemd. Dergelijke batterijen zijn nog steeds goed verkrijgbaar en gaan zeer lang mee. In de L3X71T werd door Philips ook wel een batterijhouder voor 4 monocellen gemonteerd






Een Amerikaanse RCA 2N218 m.f. transistor zoals toegepast in dit toestel
