Philips L3X90T

De Philips L3X90T uit 1959, hier uitgevoerd in Paradiso blue, is volledig uitgerust met transistoren.

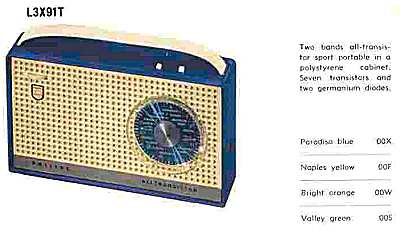

De L3X91T heeft een wat krachtiger eindtrap plus een oortelefoon aansluiting en is gemaakt tot in 1963

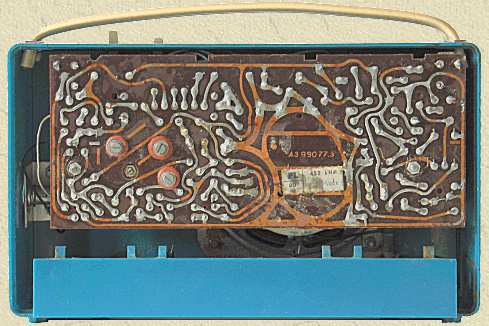

Bij dit toestel  zijn alle onderdelen op 1 printplaat gemonteerd, een constructie die ook nu nog gebruikelijk is. Hiermee vervalt het traditionele metalen chassis. De ontwikkelingen gingen snel, na 1959 maakte Philips geen draagbare ontvangers meer met buizen, alleen nog met transistors.

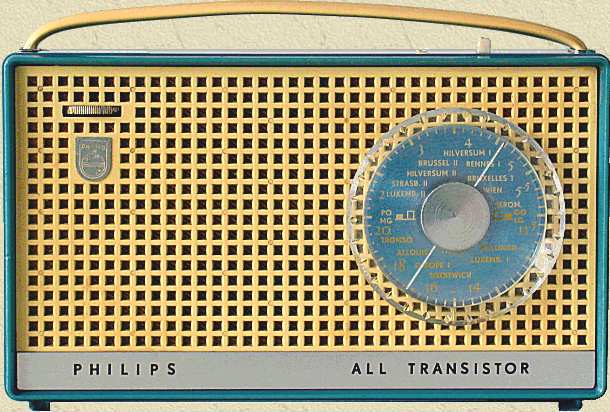

De linker knop is voor de volumeregeling, de grote doorzichtige knop met stationsschaal is de afstemknop. Met de twee kleine drukknopjes bovenop wordt het golfbereik ingesteld.


Luidsprekerdoek 3 x 3 cm

Dit apparaat is gebouwd in de Philips fabriek in Leuven. Een iets luxer model, de Philips L3X91T, ziet er vrijwel hetzelfde uit, maar heeft een zwaarder uitgevoerde eindtrap en een aansluiting voor oortelefoon. Deze twee Philips modellen waren zeer succesvol, de L3X91T is tot in 1963 gemaakt. Er zijn verschillende details in de loop van de tijd gewijzigd. De internationale versie heeft een zilverkleurige schaal zonder stationsnamen. Het toestel was leverbaar in de kleuren geel, oranje en blauw (suffix E, W en X). Later ook nog in rood (L), groen (S), donkerblauw (Y) en beige (Z).

Deze radio is in 2007 gerestaureerd. Het batterijvak was nogal vervuild door uitgelopen elektroliet, de kontakten en het deksel zijn gereinigd en iets bijgewerkt.

De gevoeligheid is zonder meer goed, ook op het LG bereik. Het geluid klinkt helder, en ondanks het beperkte uitgangsvermogen is het volume prima. Het enige minpuntje is het nogal kwetsbare kastje.

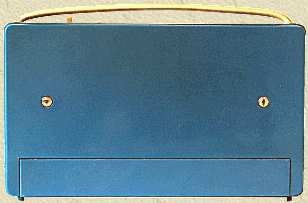

Dit toestel is verkocht in BelgiŽ, je kunt dat zien aan de GIRA sticker die aan de binnenkant van de achterdeksel is vastgelijmd.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, made in Belgium
Eigennaam All Transistor, Dorette (D)
Type L3X90T/00X
Serienummer PL52228
Bouwjaar 1960
Toepassing draagbare omroepontvanger
Golfbereik 184-580 en 1132-2000 m
Afstemming dubbele luchtvarco
Schalen
radiale afstemschaal met doorzichtige afstemknop-aanwijzer
MG en LG schaal in kHz en met stationsaanduiding
Schakeling meng + 2x mf + det + 3xlf
Aantal kringen 7
Middenfrequentie 452 Kc
Antenne
ferriet staafantenne 22 cm
aansluiting voor auto-antenne
Aantal transistors 7 + 1 germanium diode
Type transistors Philips germanium alloy junction pnp
OC44, OC45 (2x), OC71 (2x), OC72 (2x, gepaard), diode OA79
ook geleverd met OC73 i.p.v. de tweede OC71
Batterijspanning
4,5 Volt
3 monocellen 60x33 mm
Batterijstroom 11 mA, 80 mA piek
Luidspreker
Philips ronde 4 inch luidspreker type AD3414Z
3 Watt, 3 ohm, 165-7.000 Hz, opening 96x96 mm
Chassis
enkelzijdige pertinax printplaat
uitgangsvermogen eindtrap 200 mWatt
Frontplaat
plastic luidsprekerrooster
doorzichtige klokschaal gecombineerd met afstemknop
Behuizing
blauw gekleurd plastic kastje
witte plastic draagriem
GIRA sticker A 284100
Afmetingen bxhxd 24x14x6 cm
Gewicht 1,7 kg
Verkoopprijs onbekend
Geschatte waarde Ä 35
Productieperiode 1959-1961
Seriegrootte onbekend
Bijzonderheden
all-transistor portable radio
aansluiting voor auto-antenne

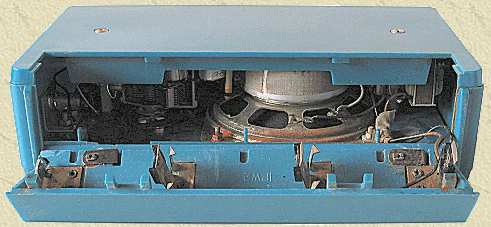

Het batterijvak voor 3x monocel kan worden uitgenomen


Alle onderdelen op een printplaat, daaronder de batterijhouder
